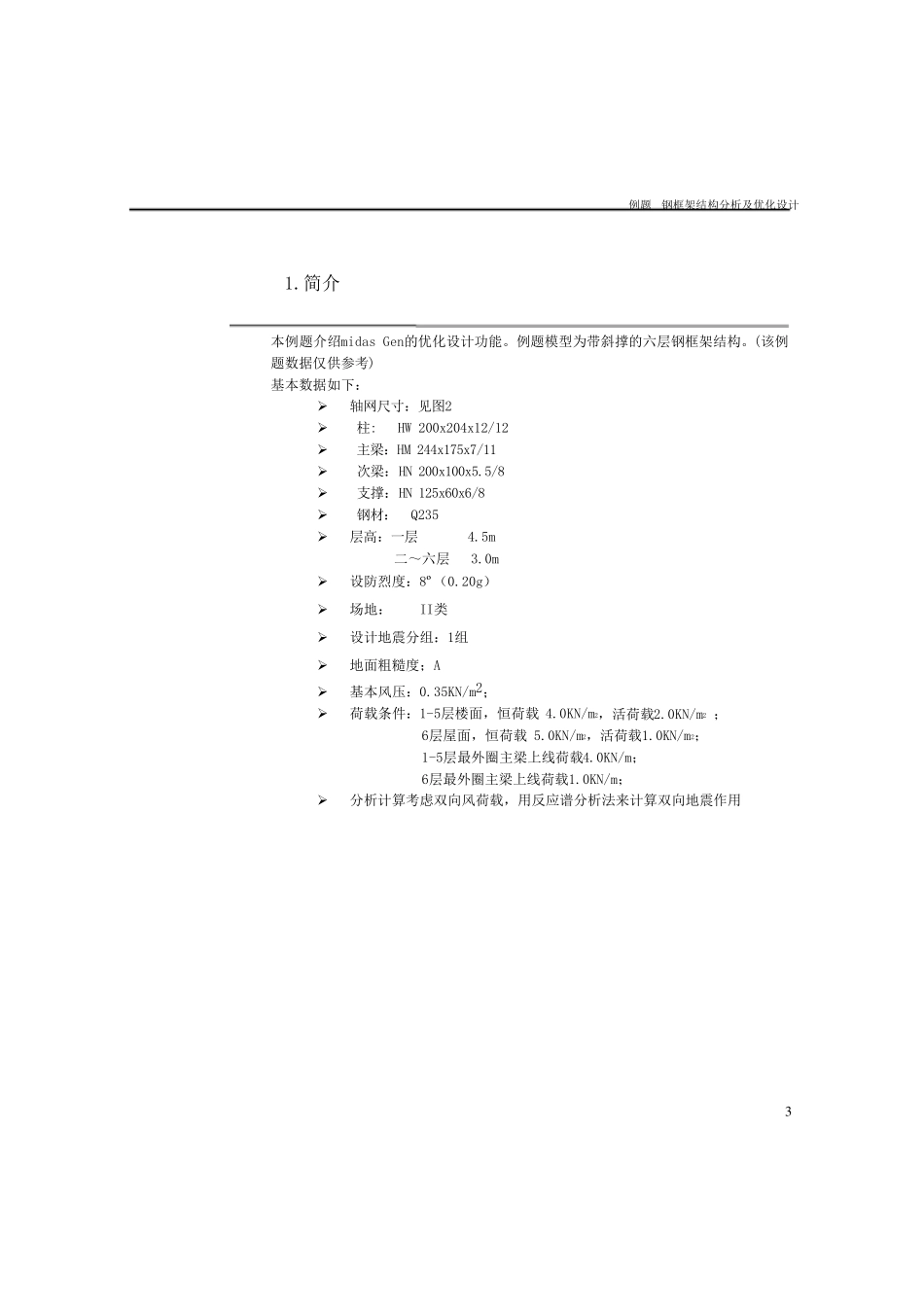

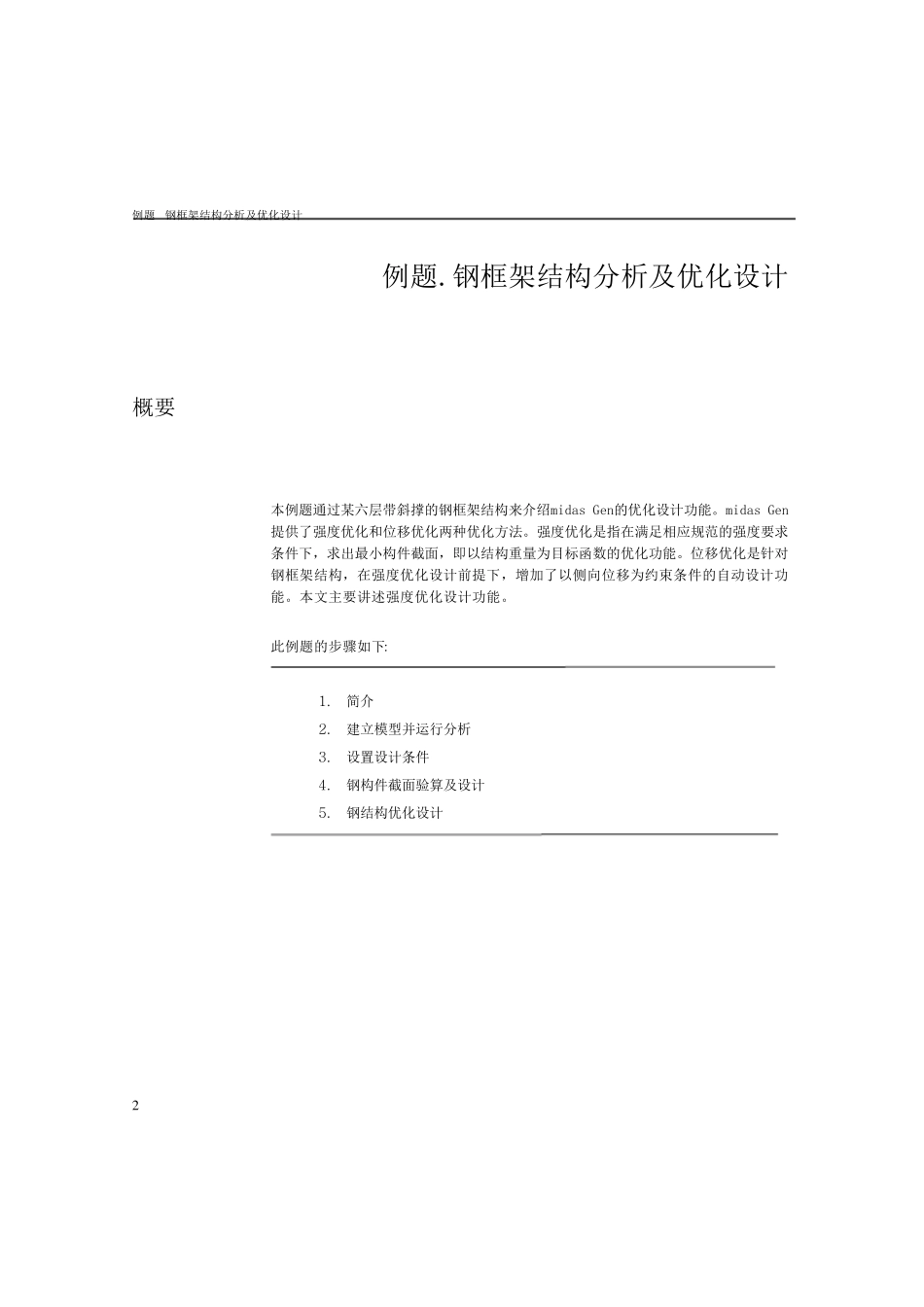

1 例题3 钢框架结构分析及优化设计 例题 钢框架结构分析及优化设计 2 例题.钢框架结构分析及优化设计 概要 本例题通过某六层带斜撑的钢框架结构来介绍midas Gen的优化设计功能。midas Gen提供了强度优化和位移优化两种优化方法。强度优化是指在满足相应规范的强度要求条件下，求出最小构件截面，即以结构重量为目标函数的优化功能。位移优化是针对钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功能。本文主要讲述强度优化设计功能。 此例题的步骤如下: 1 . 简介 2 . 建立模型并运行分析 3 . 设置设计条件 4 . 钢构件截面验算及设计 5 . 钢结构优化设计 例题 钢框架结构分析及优化设计 3 1.简介 本例题介绍midas Gen的优化设计功能。例题模型为带斜撑的六层钢框架结构。(该例题数据仅供参考) 基本数据如下： ➢ 轴网尺寸：见图2 ➢ 柱: HW 200x204x12/12 ➢ 主梁：HM 244x175x7/11 ➢ 次梁：HN 200x100x5.5/8 ➢ 支撑：HN 125x60x6/8 ➢ 钢材： Q235 ➢ 层高：一层 4.5m 二～六层 3.0m ➢ 设防烈度：8º（ 0.20g） ➢ 场 地 ： II类 ➢ 设计地 震 分组 ：1组 ➢ 地 面 粗 糙 度； A ➢ 基本风 压 ：0.35KN/m2； ➢ 荷 载 条 件 ：1-5层楼 面 ， 恒 荷 载 4.0KN/m2， 活 荷 载 2.0KN/m2 ； 6层屋 面 ， 恒 荷 载 5.0KN/m2， 活 荷 载 1.0KN/m2； 1-5层最 外 圈 主梁上 线 荷 载 4.0KN/m； 6层最 外 圈 主梁上 线 荷 载 1.0KN/m； ➢ 分析计算 考虑 双 向 风 荷 载 ， 用 反 应 谱 分析法 来 计算 双 向 地 震 作 用 例题 钢框架结构分析及优化设计 4 图1 分析模型 图2 结构平面图 例题 钢框架结构分析及优化设计 5 图3 ①，③轴线立面图 图4 ①，④轴线立面图 图5 ○B ，○C 轴线立面图 图6 ○A ，○D 轴线立面图 例题 钢框架结构分析及优化设计 6 2.建立模型并运行分析 建立模型并进行分析运算。 1. 主菜单选择 特性> 材料> 材料特性值： 添加 材料号：1； 名称：Q235； 规范：GB03(S) ； 数据库：Q235； 材料类型：各向同性。 2. 主菜单选择 特性> 截面> 截面特性值： 添加：添加梁、柱截面尺寸。 3. 主菜单选择 结构> 建模助手> 基本结构> 框架: 利用建模助手建立框架梁 输入：添加x坐标，距离2.5，重复6...
