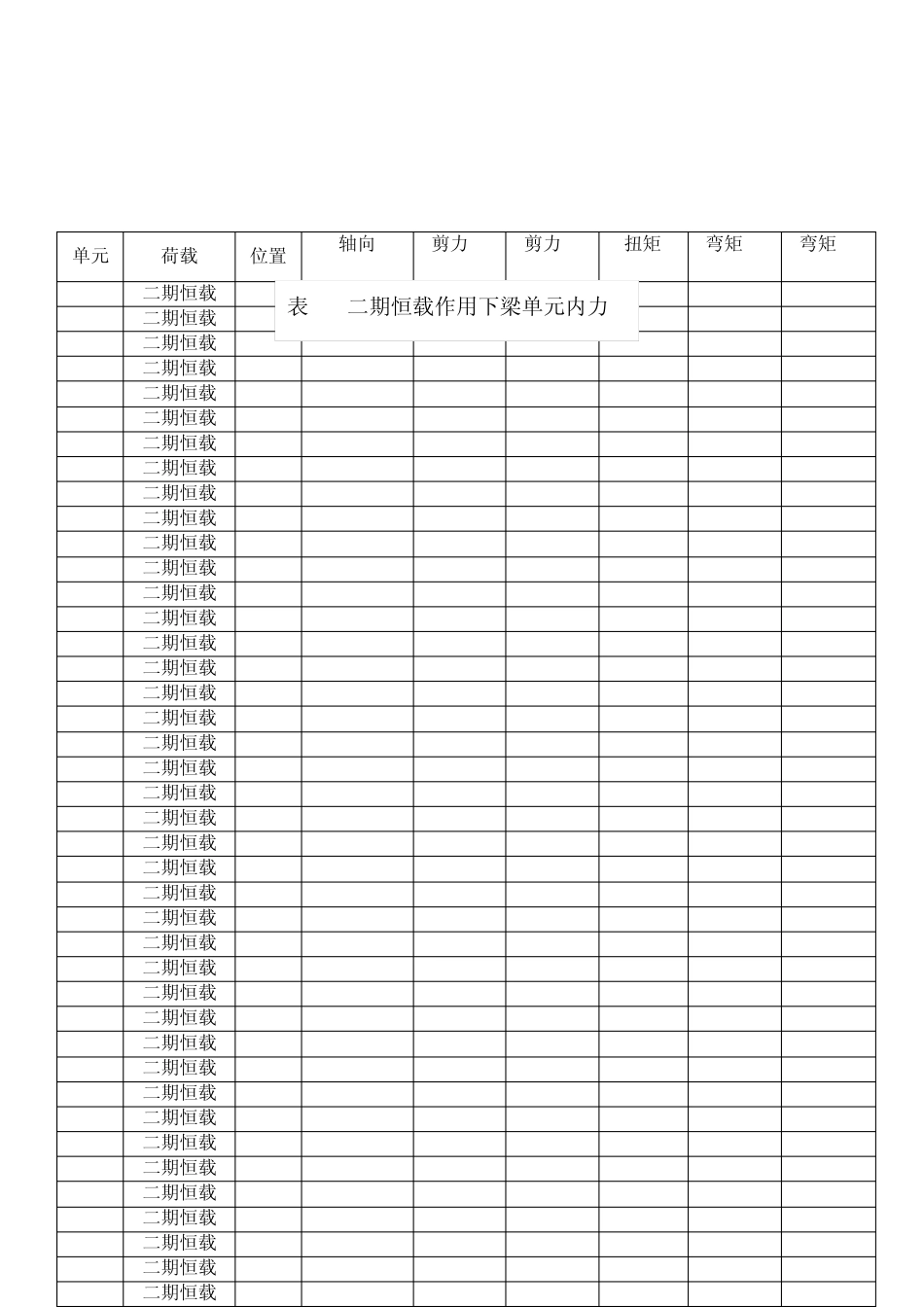

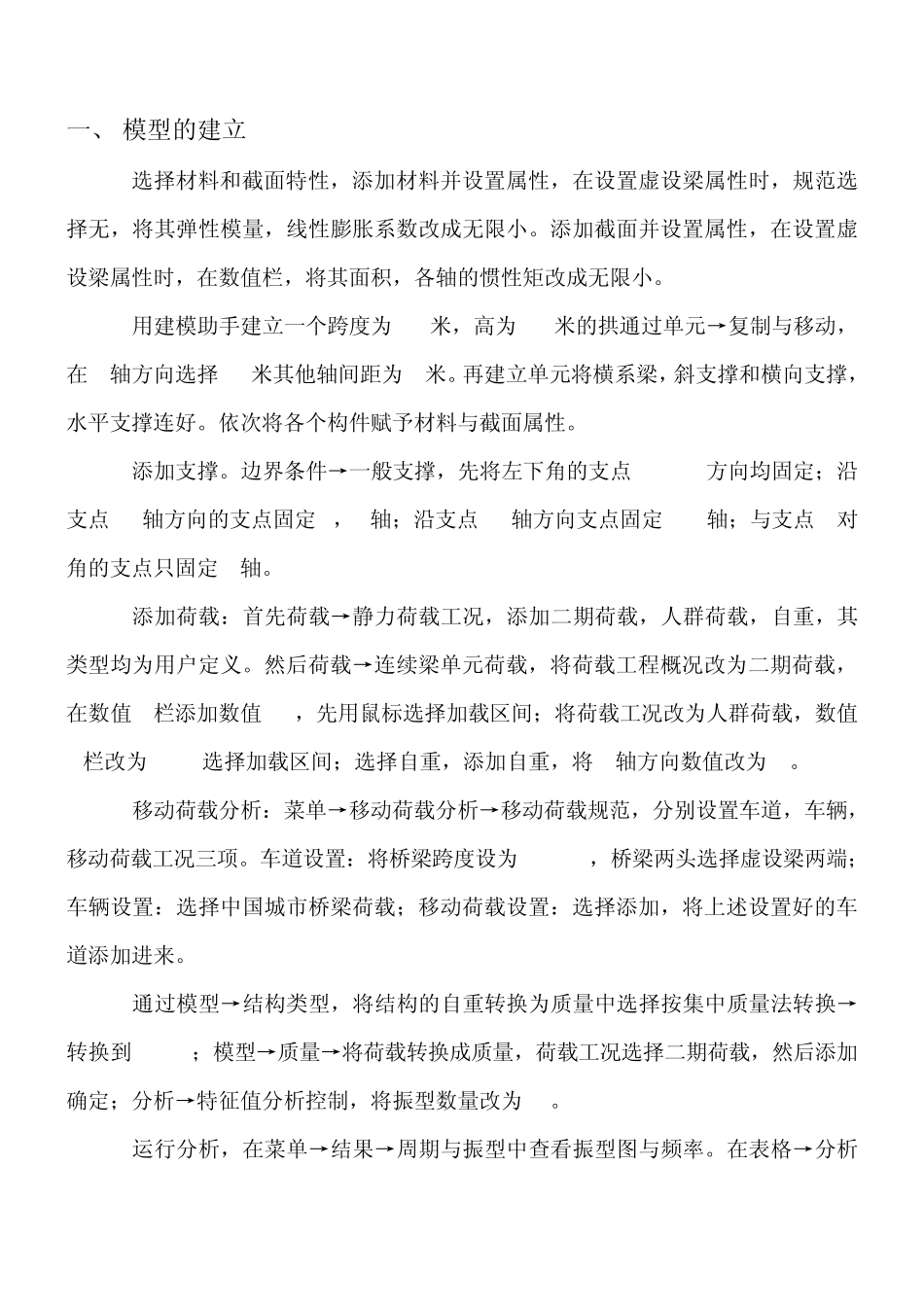

一、 模型的建立 1.选择材料和截面特性，添加材料并设置属性，在设置虚设梁属性时，规范选择无，将其弹性模量，线性膨胀系数改成无限小。添加截面并设置属性，在设置虚设梁属性时，在数值栏，将其面积，各轴的惯性矩改成无限小。 2.用建模助手建立一个跨度为57米，高为10米的拱通过单元→复制与移动，在Y轴方向选择10米其他轴间距为0米。再建立单元将横系梁，斜支撑和横向支撑，水平支撑连好。依次将各个构件赋予材料与截面属性。 3.添加支撑。边界条件→一般支撑，先将左下角的支点 X,Y,Z方向均固定；沿支点 1X轴方向的支点固定 Y，Z轴；沿支点 1Y轴方向支点固定 Y,Z轴；与支点 1对角的支点只固定 Z轴。 4.添加荷载：首先荷载→静力荷载工况，添加二期荷载，人群荷载，自重，其类型均为用户定义。然后荷载→连续梁单元荷载，将荷载工程概况改为二期荷载，在数值W栏添加数值-45，先用鼠标选择加载区间；将荷载工况改为人群荷载，数值W栏改为-4.5,选择加载区间；选择自重，添加自重，将Z轴方向数值改为-1。 5.移动荷载分析：菜单→移动荷载分析→移动荷载规范，分别设置车道，车辆，移动荷载工况三项。车道设置：将桥梁跨度设为10000M，桥梁两头选择虚设梁两端；车辆设置：选择中国城市桥梁荷载；移动荷载设置：选择添加，将上述设置好的车道添加进来。 6.通过模型→结构类型，将结构的自重转换为质量中选择按集中质量法转换→转换到 X,Y,Z；模型→质量→将荷载转换成质量，荷载工况选择二期荷载，然后添加确定；分析→特征值分析控制，将振型数量改为10。 7.运行分析，在菜单→结果→周期与振型中查看振型图与频率。在表格→分析结果表格→梁单元→内力中查看各种荷载作用下的内力数值。 二、计算结果 1 .、内力数据表 单元 荷载 位置 轴向 (kN) 剪力-y (kN) 剪力-z (kN) 扭矩 (kN*m) 弯矩-y (kN*m) 弯矩-z (kN*m) 1 二期恒载 1/2 -2021.69 -0.05 -3.15 6.42 40.85 -21.14 2 二期恒载 1/2 -1978.88 -3.99 -13.87 4.41 10.59 -5.44 3 二期恒载 1/2 -1900.33 -6.51 -6.73 -2.62 16.23 29.5 4 二期恒载 1/2 -1838.19 5.22 -6.67 -6.88 16.2 12.93 5 二期恒载 1/2 -1515.78 -10.97 -6.43 -8.53 11.58 -0.48 6 二期恒载 1/2 -1517.24 9.86 4.84 8.87 11.38 1.5 7 二期恒载 1/2 -1855.7 2.42 4.41 5.24 16.4 1.64 8 二期恒载 1/2 -1953.88 -3.29...
