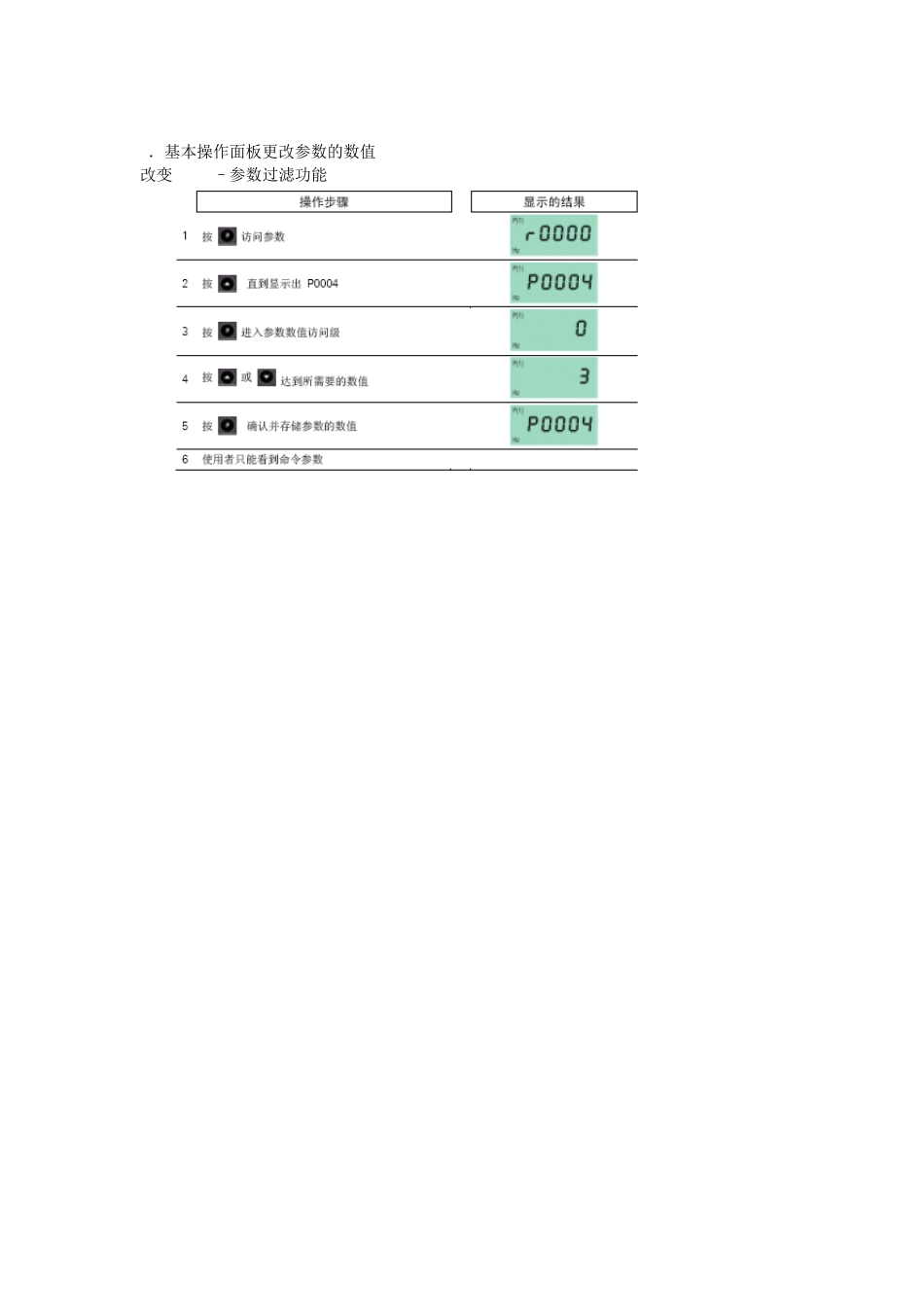

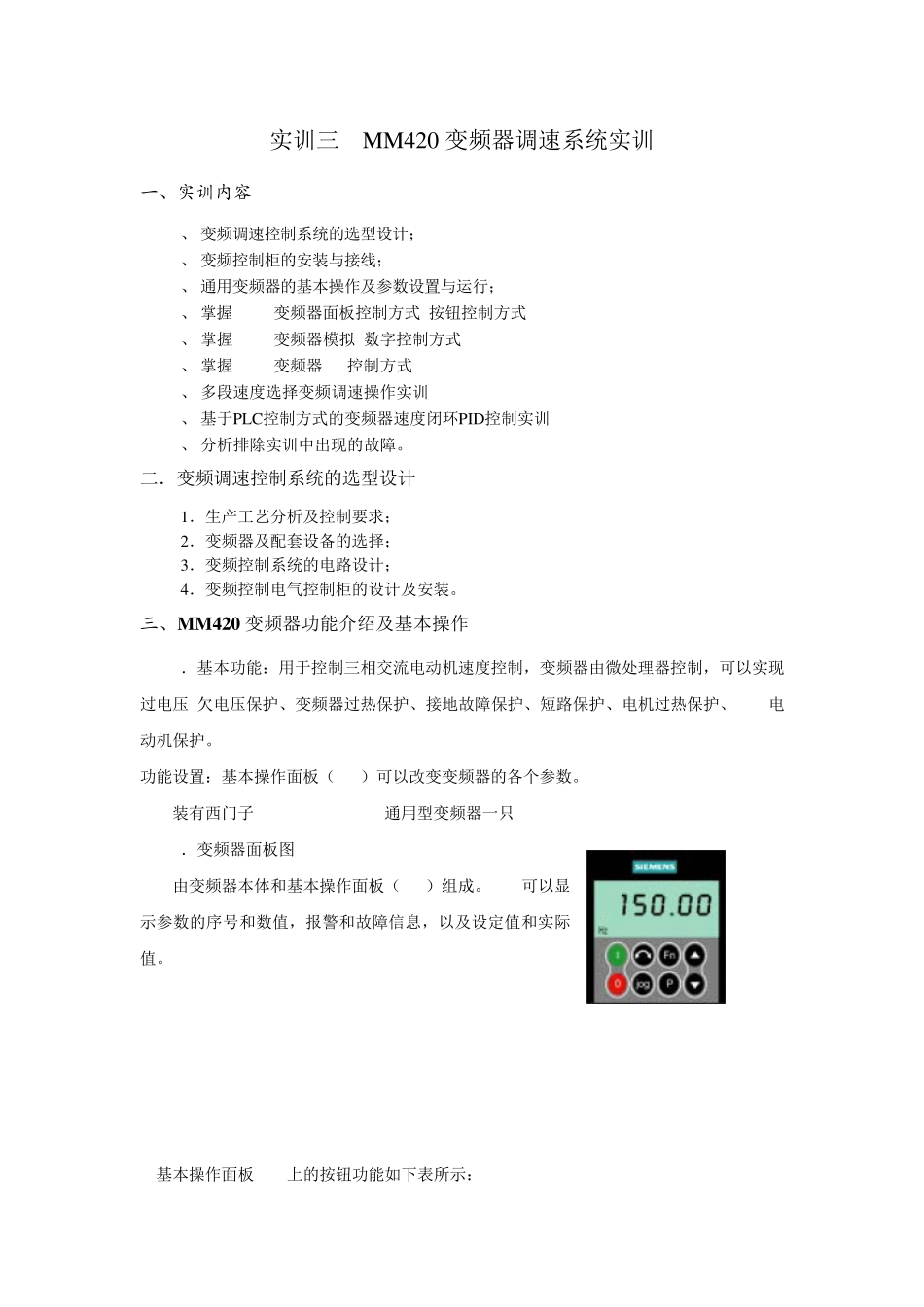

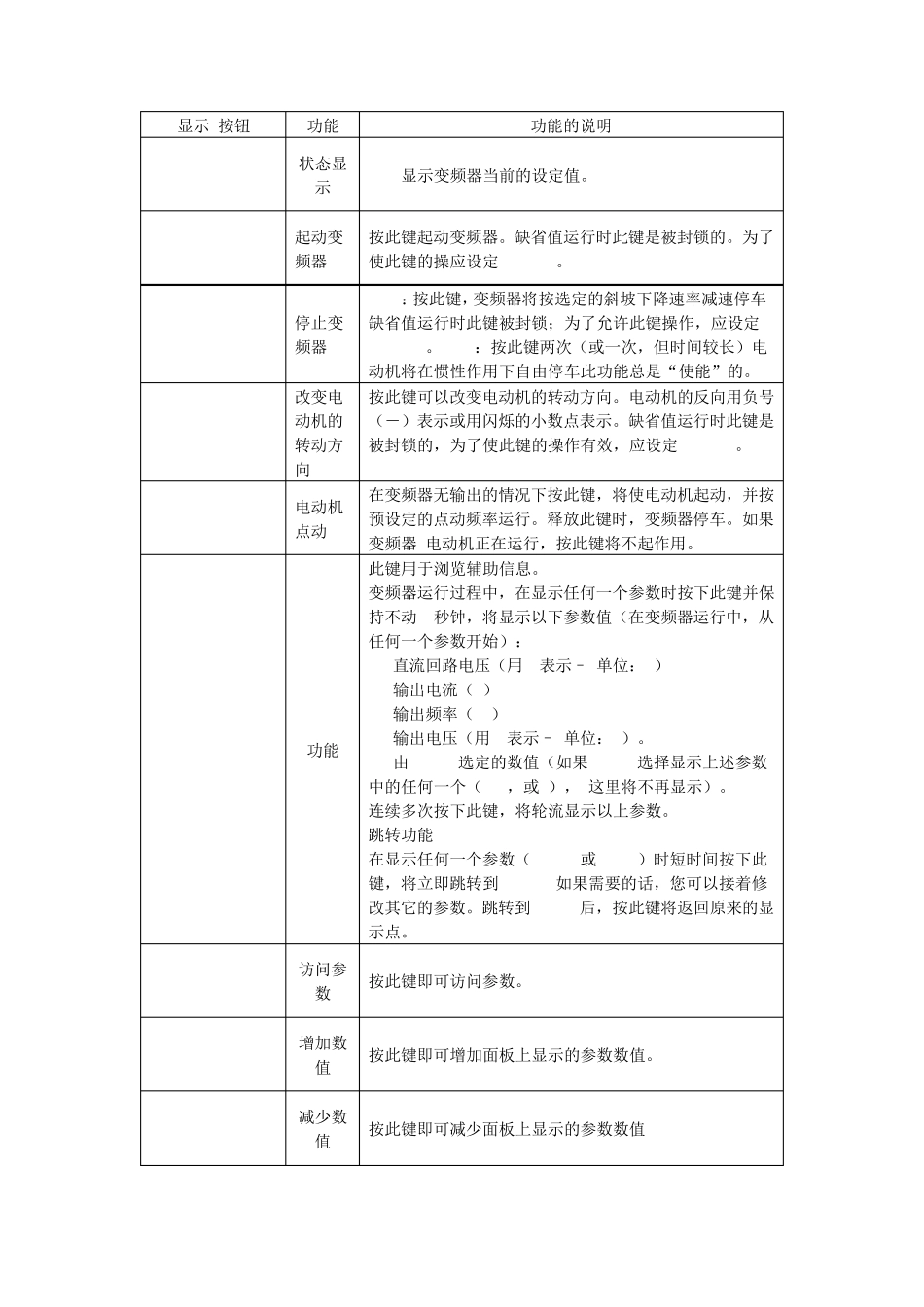

实训三 MM420 变频器调速系统实训 一、实训内容 1、 变频调速控制系统的选型设计； 2、 变频控制柜的安装与接线； 3、 通用变频器的基本操作及参数设置与运行； 4、 掌握MM420变频器面板控制方式/按钮控制方式 5、 掌握MM420变频器模拟/数字控制方式 6、 掌握MM420变频器PLC控制方式 7、 多段速度选择变频调速操作实训 8、 基于PLC控制方式的变频器速度闭环PID控制实训 9、 分析排除实训中出现的故障。 二．变频调速控制系统的选型设计 1．生产工艺分析及控制要求； 2．变频器及配套设备的选择； 3．变频控制系统的电路设计； 4．变频控制电气控制柜的设计及安装。 三、M M 420 变频器功能介绍及基本操作 1．基本功能：用于控制三相交流电动机速度控制，变频器由微处理器控制，可以实现过电压/欠电压保护、变频器过热保护、接地故障保护、短路保护、电机过热保护、PTC电动机保护。 功能设置：基本操作面板（BOP）可以改变变频器的各个参数。 装有西门子 MICROMASTER 420通用型变频器一只 2．变频器面板图 由变频器本体和基本操作面板（BOP）组成。BOP可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。 基本操作面板 BOP上的按钮功能如下表所示： 显示/按钮 功能 功能的说明 状态显示 LCD 显示变频器当前的设定值。 起动变频器 按此键起动变频器。缺省值运行时此键是被封锁的。为了使此键的操应设定P0700=1。 停止变频器 OFF1：按此键，变频器将按选定的斜坡下降速率减速停车.缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1。OFF2：按此键两次（或一次，但时间较长）电动机将在惯性作用下自由停车此功能总是“使能”的。 改变电动机的转动方向 按此键可以改变电动机的转动方向。电动机的反向用负号（－）表示或用闪烁的小数点表示。缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1。 电动机点动 在变频器无输出的情况下按此键，将使电动机起动，并按预设定的点动频率运行。释放此键时，变频器停车。如果变频器/电动机正在运行，按此键将不起作用。 功能 此键用于浏览辅助信息。 变频器运行过程中，在显示任何一个参数时按下此键并保持不动2 秒钟，将显示以下参数值（在变频器运行中，从任何一个参数开始）： 1. 直流回路电压（用d 表示– 单位：V） 2. 输出电流（A） 3. 输出频率（Hz） 4. 输出电压（用o 表示– 单位：V）。 5...
