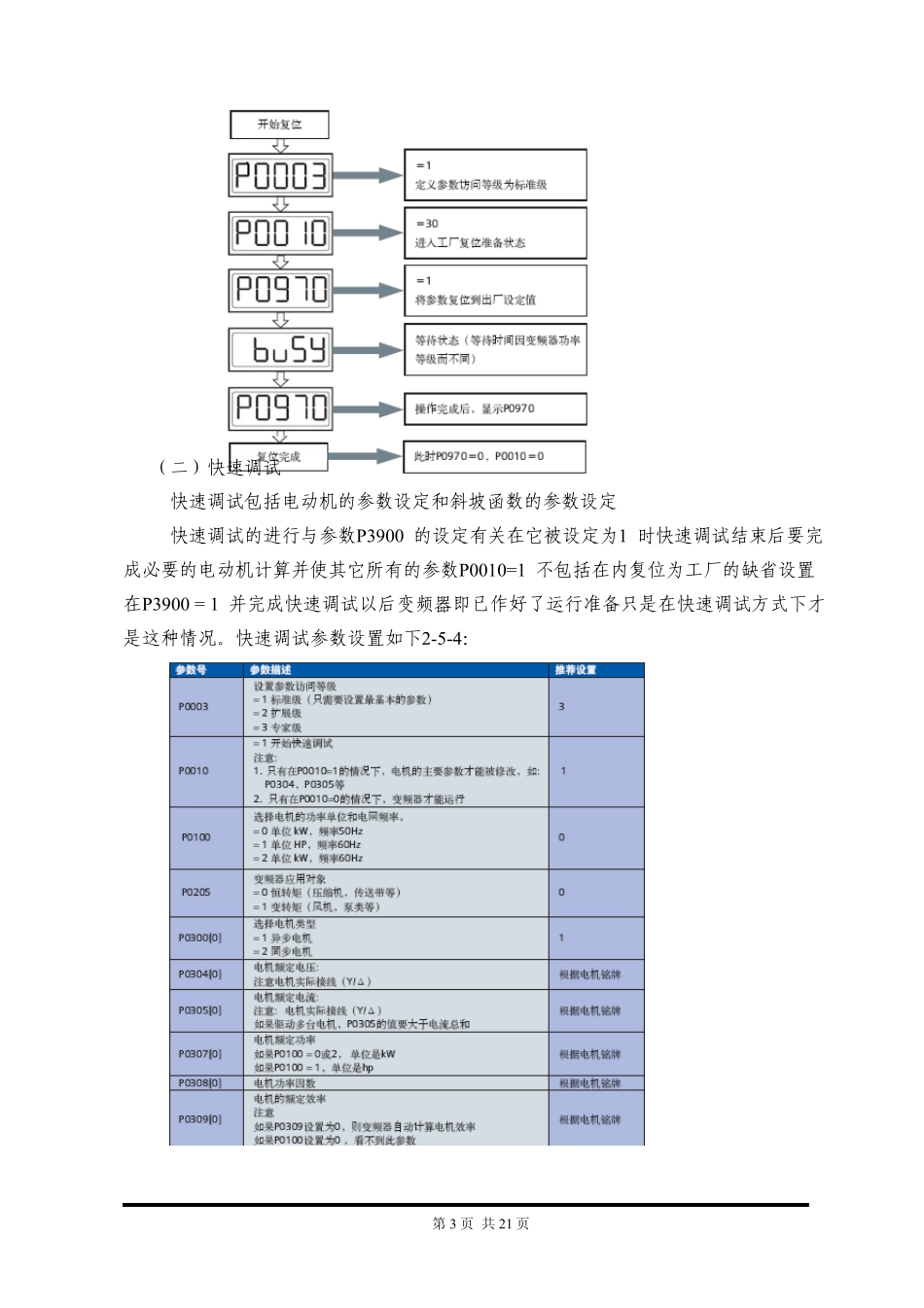

第1 页 共21 页 变频器参数设置及 DP通讯 一、MM440 变频器 变频器 MM440 系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。 1．变频器参数设置方法 （一）参数结构 MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r开头的参数表示本参数为只读参数。 变频器的参数只能用基本操作面板BOP， 高级操作面板AOP 或者通过串行通讯接口进行修改。用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。 （二）基本操作面板BOP操作 利用基本操作面板BOP 可以更改变频器的各个参数。 为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。 BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及 该参数的设定值和实际值BOP 不能存储参数的信息 ♦ 在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数 P0700 应设置为1 ，参数P1000 也应设置为1； ♦ 变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来； ♦ 如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车； （1）BOP按键功能介绍（图2-5-1） 第2 页 共21 页 （2）BOP修改参数 下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）： 2 ．变频器调试 通常一台新的MM440变频器一般需要经过如下三个步骤进行调试： 参数复位， 是将变频器参数恢复到出厂状态下的默认值的操作。一般在变频器出厂和参数出现混乱的时候进行此操作。 快速调试状态，需要用户输入电机相关的参数和一些基本驱动控制参数，使变频器可以良好的驱动电机运转。一般在复位操作后，或者更换电机后需要进行此操作。 功能调试， 指用户按照具体生产工艺的需要进行的设置操作。 （一）参数复位 参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值...
