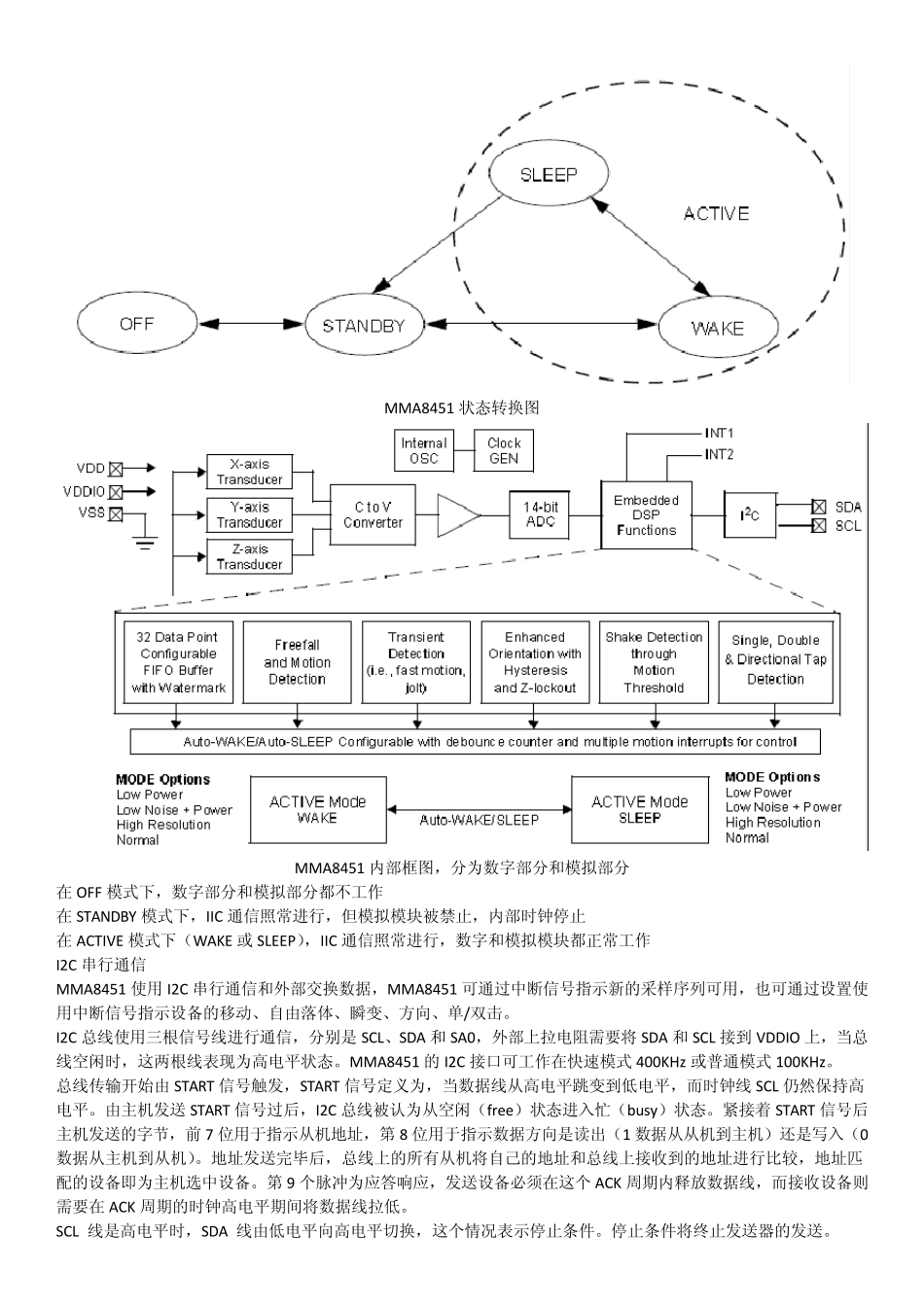

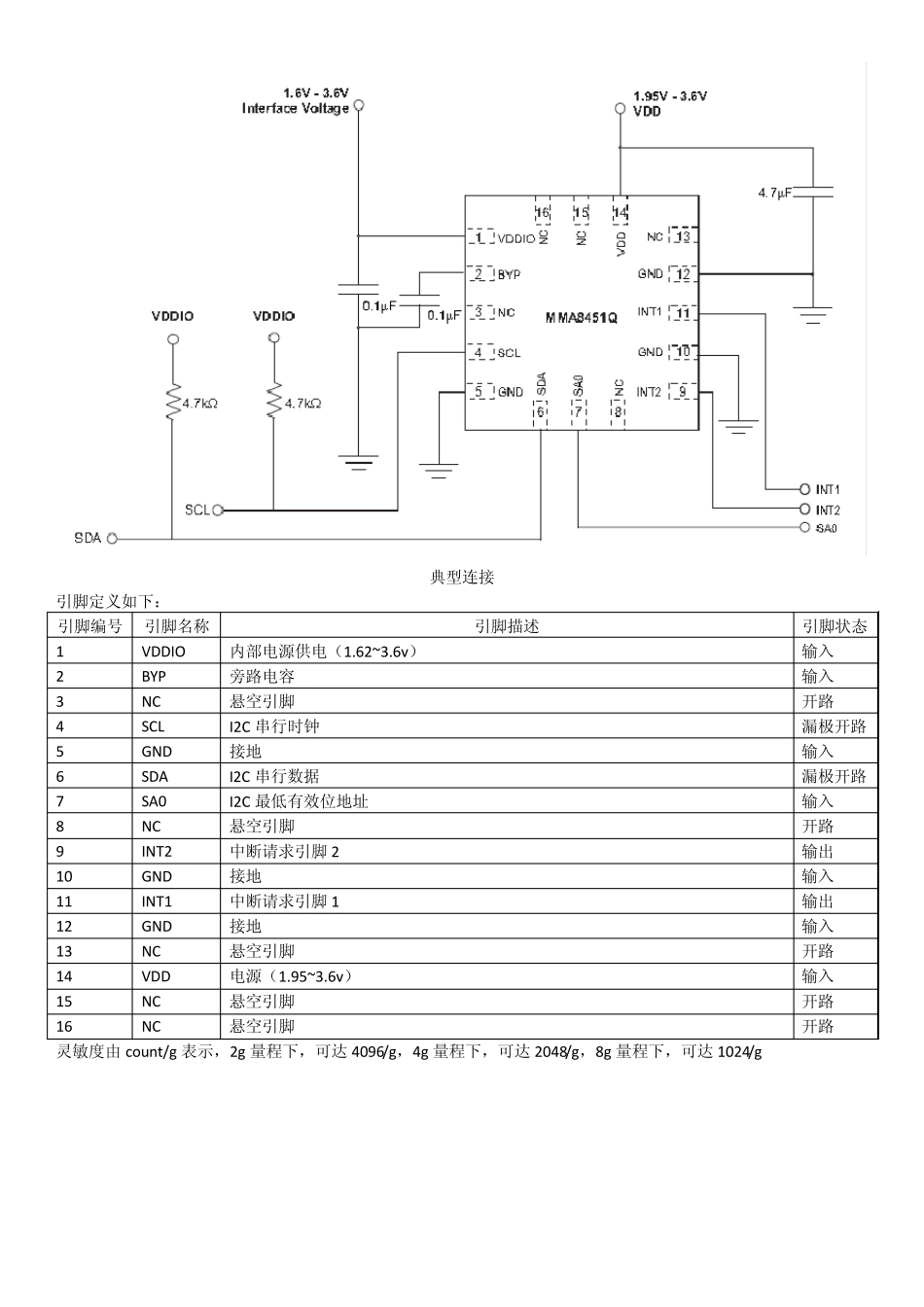

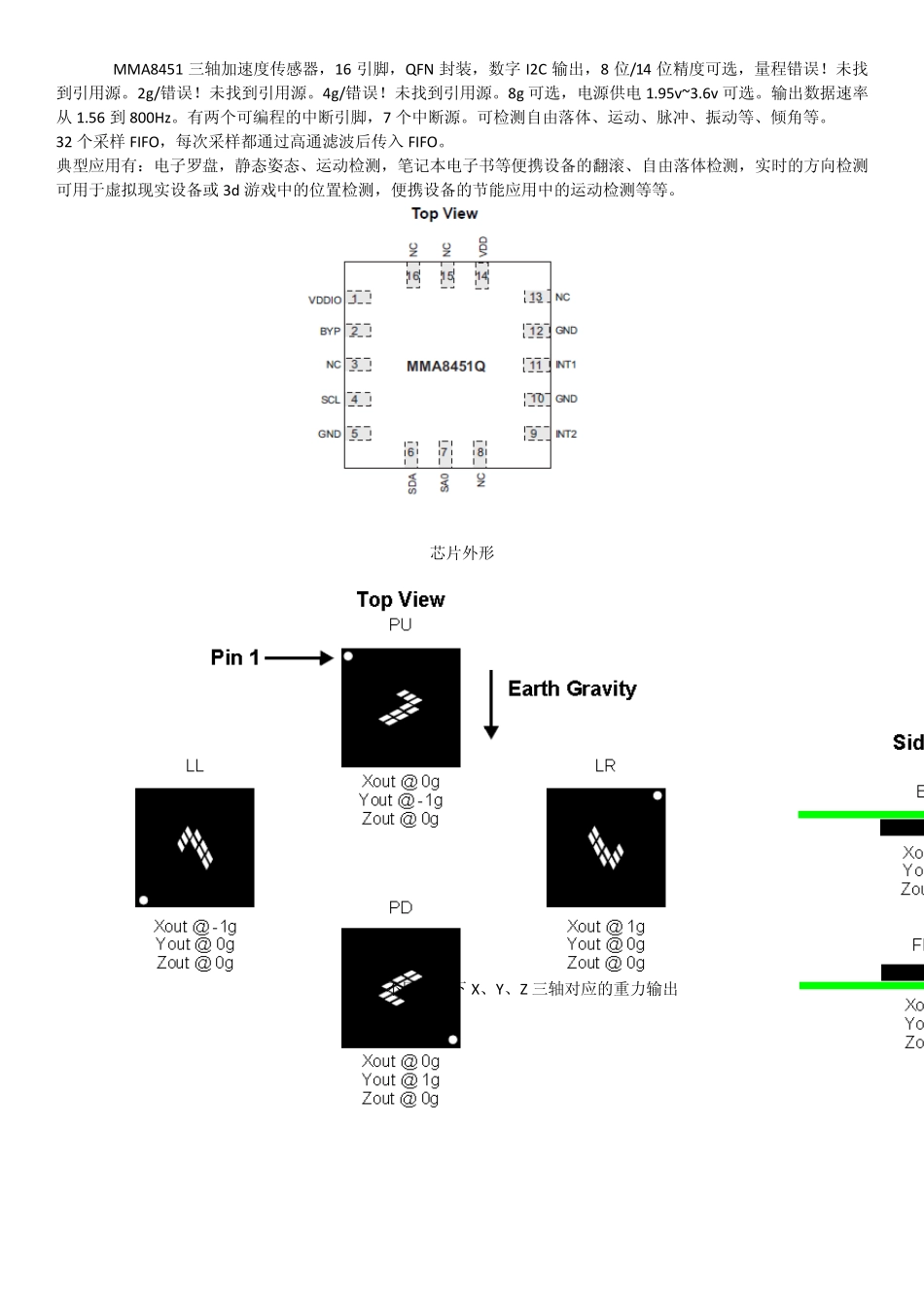

MMA8451 三轴加速度传感器，16 引脚，QFN 封装，数字I2C 输出，8 位/14 位精度可选，量程错误！未找到引用源。2g/错误！未找到引用源。4g/错误！未找到引用源。8g 可选，电源供电1.95v~3.6v 可选。输出数据速率从1.56 到800Hz。有两个可编程的中断引脚，7 个中断源。可检测自由落体、运动、脉冲、振动等、倾角等。 32 个采样 FIFO，每次采样都通过高通滤波后传入 FIFO。 典型应用有：电子罗盘，静态姿态、运动检测，笔记本电子书等便携设备的翻滚、自由落体检测，实时的方向检测可用于虚拟现实设备或 3d 游戏中的位置检测，便携设备的节能应用中的运动检测等等。 芯片外形 不同姿态下 X、Y、Z 三轴对应的重力输出 典型连接 引脚定义如下： 引脚编号 引脚名称 引脚描述 引脚状态 1 VDDIO 内部电源供电（1.62~3.6v） 输入 2 BYP 旁路电容 输入 3 NC 悬空引脚 开路 4 SCL I2C 串行时钟 漏极开路 5 GND 接地 输入 6 SDA I2C 串行数据 漏极开路 7 SA0 I2C 最低有效位地址 输入 8 NC 悬空引脚 开路 9 INT2 中断请求引脚2 输出 10 GND 接地 输入 11 INT1 中断请求引脚1 输出 12 GND 接地 输入 13 NC 悬空引脚 开路 14 VDD 电源（1.95~3.6v） 输入 15 NC 悬空引脚 开路 16 NC 悬空引脚 开路 灵敏度由 count/g 表示，2g 量程下，可达 4096/g，4g 量程下，可达 2048/g，8g 量程下，可达 1024/g MMA8451 状态转换图 MMA8451 内部框图，分为数字部分和模拟部分 在OFF 模式下，数字部分和模拟部分都不工作 在STANDBY 模式下，IIC 通信照常进行，但模拟模块被禁止，内部时钟停止 在ACTIVE 模式下（WAKE 或SLEEP），IIC 通信照常进行，数字和模拟模块都正常工作 I2C 串行通信 MMA8451 使用I2C 串行通信和外部交换数据，MMA8451 可通过中断信号指示新的采样序列可用，也可通过设置使用中断信号指示设备的移动、自由落体、瞬变、方向、单/双击。 I2C 总线使用三根信号线进行通信，分别是 SCL、SDA 和SA0，外部上拉电阻需要将 SDA 和SCL 接到 VDDIO 上，当总线空闲时，这两根线表现为高电平状态。MMA8451 的I2C 接口可工作在快速模式400KHz 或普通模式100KHz。 总线传输开始由 START 信号触发，START 信号定义为，当数据线从高电平跳变到低电平，而时钟线 SCL 仍然保持高电平。由主机发送 START 信号过后，I2C 总...
