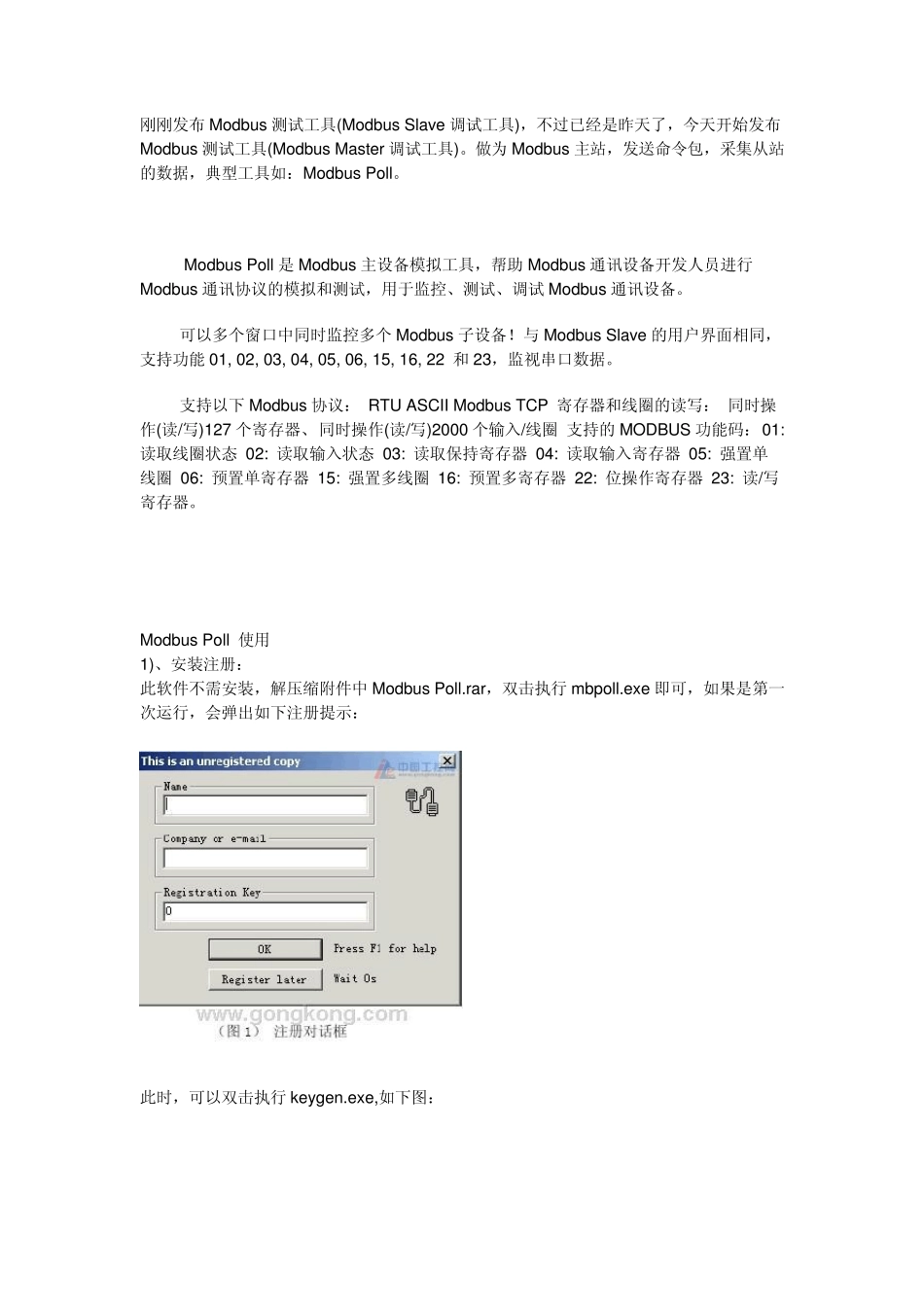

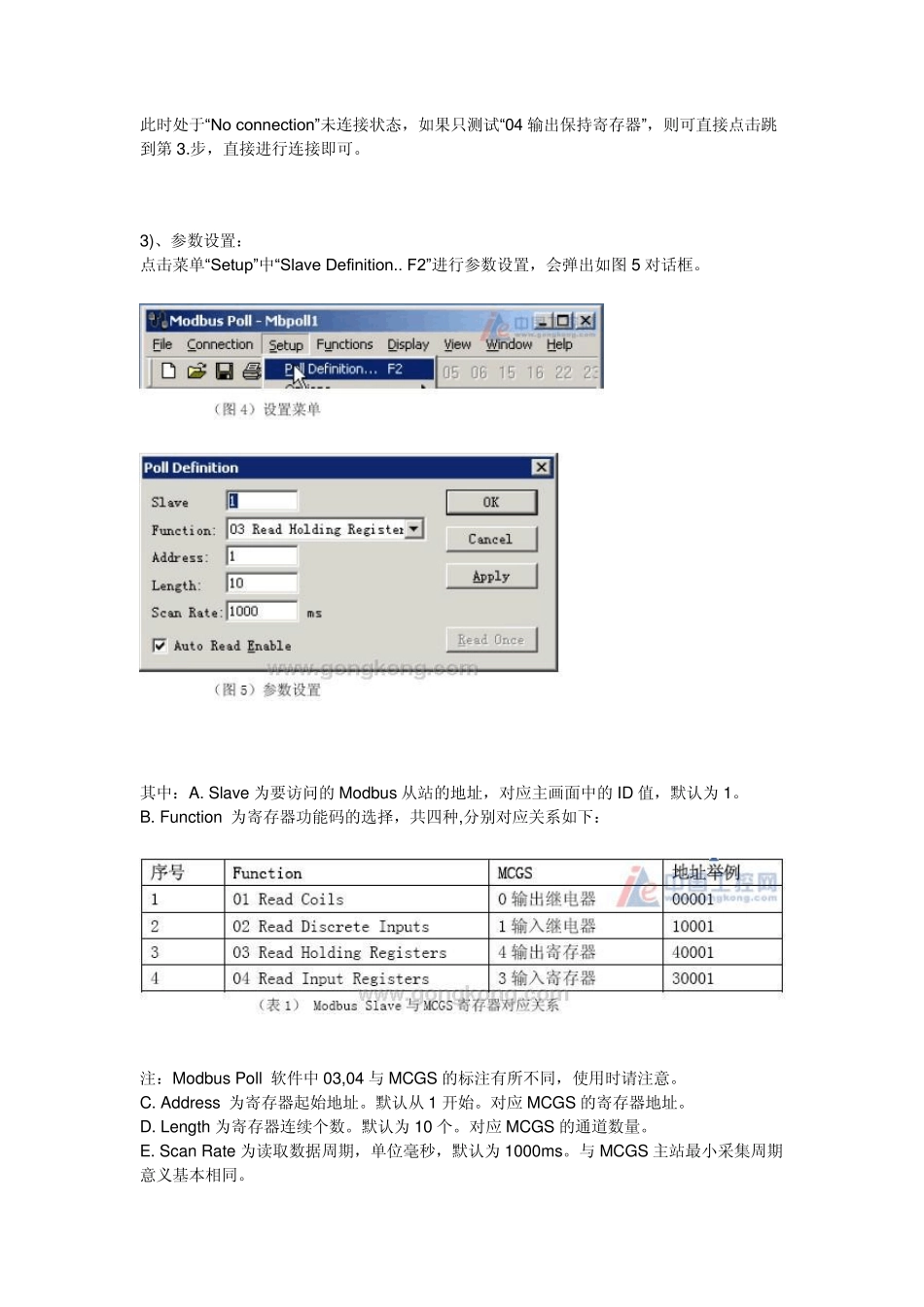

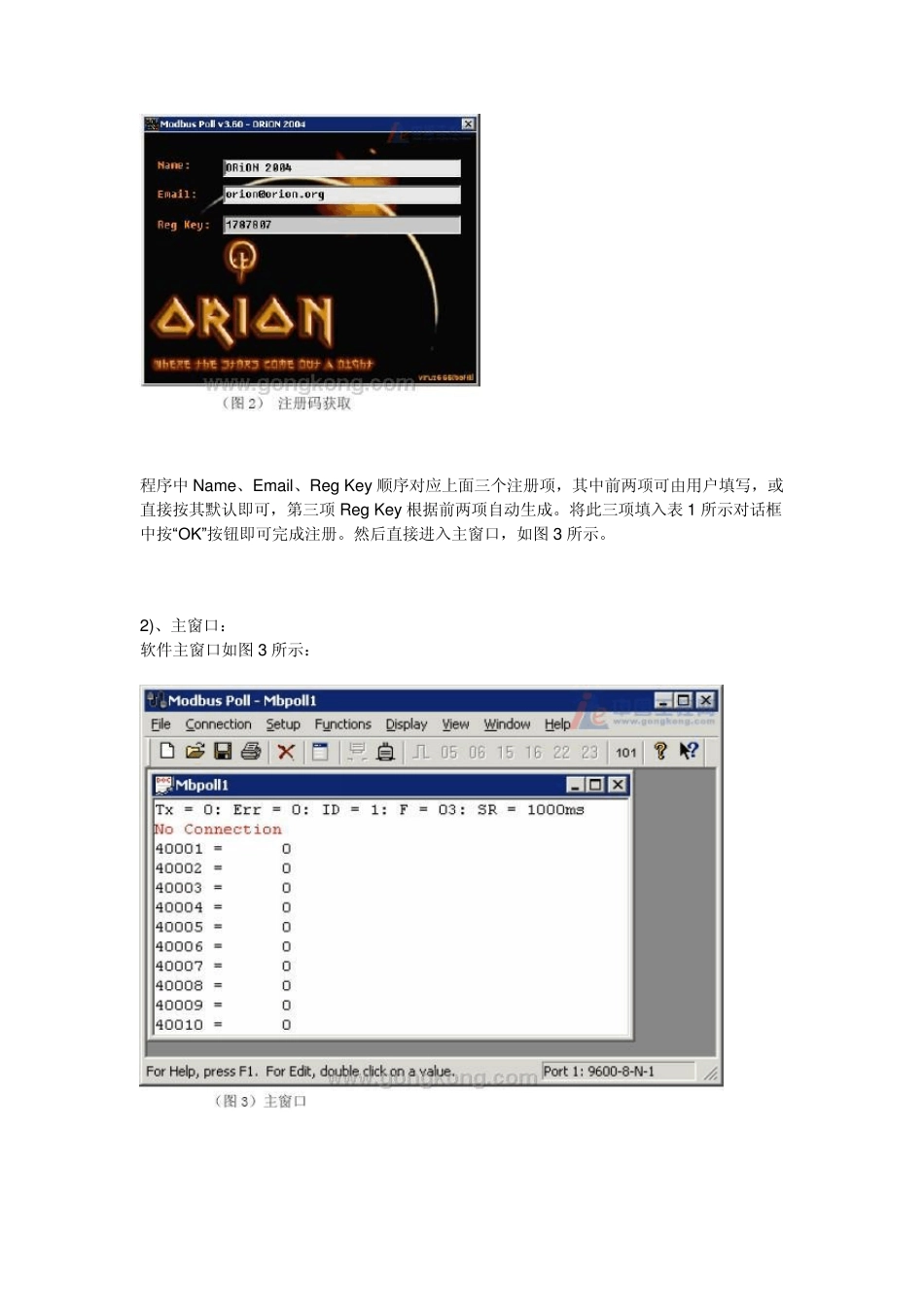

刚刚发布Modbus 测试工具(Modbus Slave 调试工具)，不过已经是昨天了，今天开始发布Modbus 测试工具(Modbus Master 调试工具)。做为Modbus 主站，发送命令包，采集从站的数据，典型工具如：Modbus Poll。 Modbus Poll 是Modbus 主设备模拟工具，帮助Modbus 通讯设备开发人员进行Modbus 通讯协议的模拟和测试，用于监控、测试、调试Modbus 通讯设备。 可以多个窗口中同时监控多个 Modbus 子设备！与 Modbus Slave 的用户界面相同，支持功能 01, 02, 03, 04, 05, 06, 15, 16, 22 和23，监视串口数据。 支持以下 Modbus 协议： RTU ASCII Modbus TCP 寄存器和线圈的读写： 同时操作(读/写)127 个寄存器、 同时操作(读/写)2000 个输入/线圈 支持的MODBUS 功能码： 01: 读取线圈状态 02: 读取输入状态 03: 读取保持寄存器 04: 读取输入寄存器 05: 强置单线圈 06: 预置单寄存器 15: 强置多线圈 16: 预置多寄存器 22: 位操作寄存器 23: 读/写寄存器。 Modbus Poll 使用 1)、安装注册： 此软件不需安装，解压缩附件中 Modbus Poll.rar，双击执行mbpoll.exe 即可，如果是第一次运行，会弹出如下注册提示： 此时，可以双击执行keygen.exe,如下图： 程序中Name、Email、Reg Key顺序对应上面三个注册项，其中前两项可由用户填写，或直接按其默认即可，第三项 Reg Key根据前两项自动生成。将此三项填入表 1 所示对话框中按“OK”按钮即可完成注册。然后直接进入主窗口，如图 3 所示。 2)、主窗口： 软件主窗口如图 3 所示： 此时处于“No connection”未连接状态，如果只测试“04 输出保持寄存器”，则可直接点击跳到第3.步，直接进行连接即可。 3)、参数设置： 点击菜单“Setup”中“Slave Definition.. F2”进行参数设置，会弹出如图 5 对话框。 其中：A. Slave 为要访问的 Modbus 从站的地址，对应主画面中的 ID 值，默认为 1。 B. Function 为寄存器功能码的选择，共四种,分别对应关系如下： 注：Modbus Poll 软件中 03,04 与 MCGS 的标注有所不同，使用时请注意。 C. Address 为寄存器起始地址。默认从 1 开始。对应 MCGS 的寄存器地址。 D. Length 为寄存器连续个数。默认为 10 个。对应 MCGS 的通道数量。 E. Scan Rate 为读取数据周期，单位毫秒，默认为 1000ms。与 MCGS 主站最小采集周期意义基本相同。 F....
