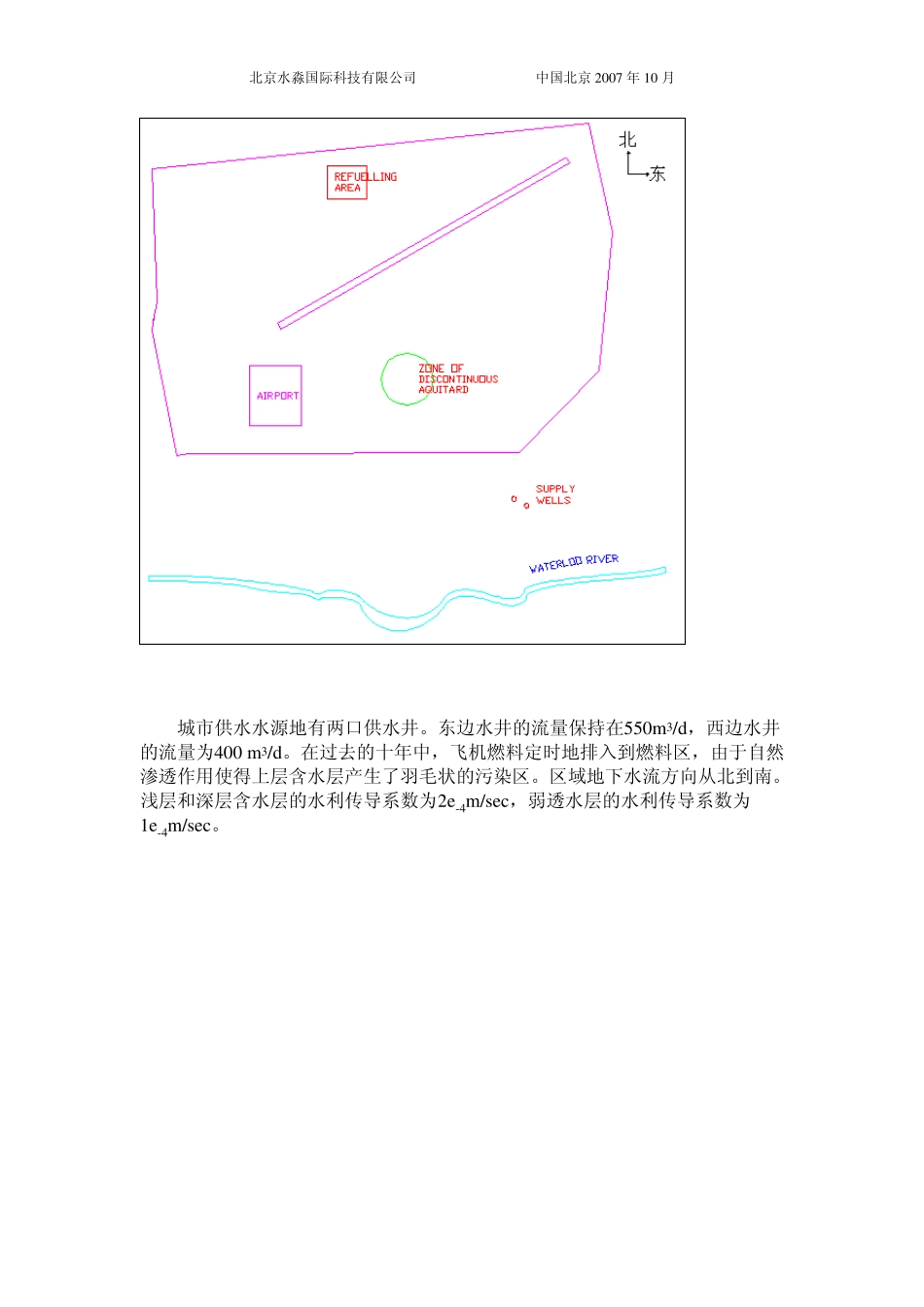

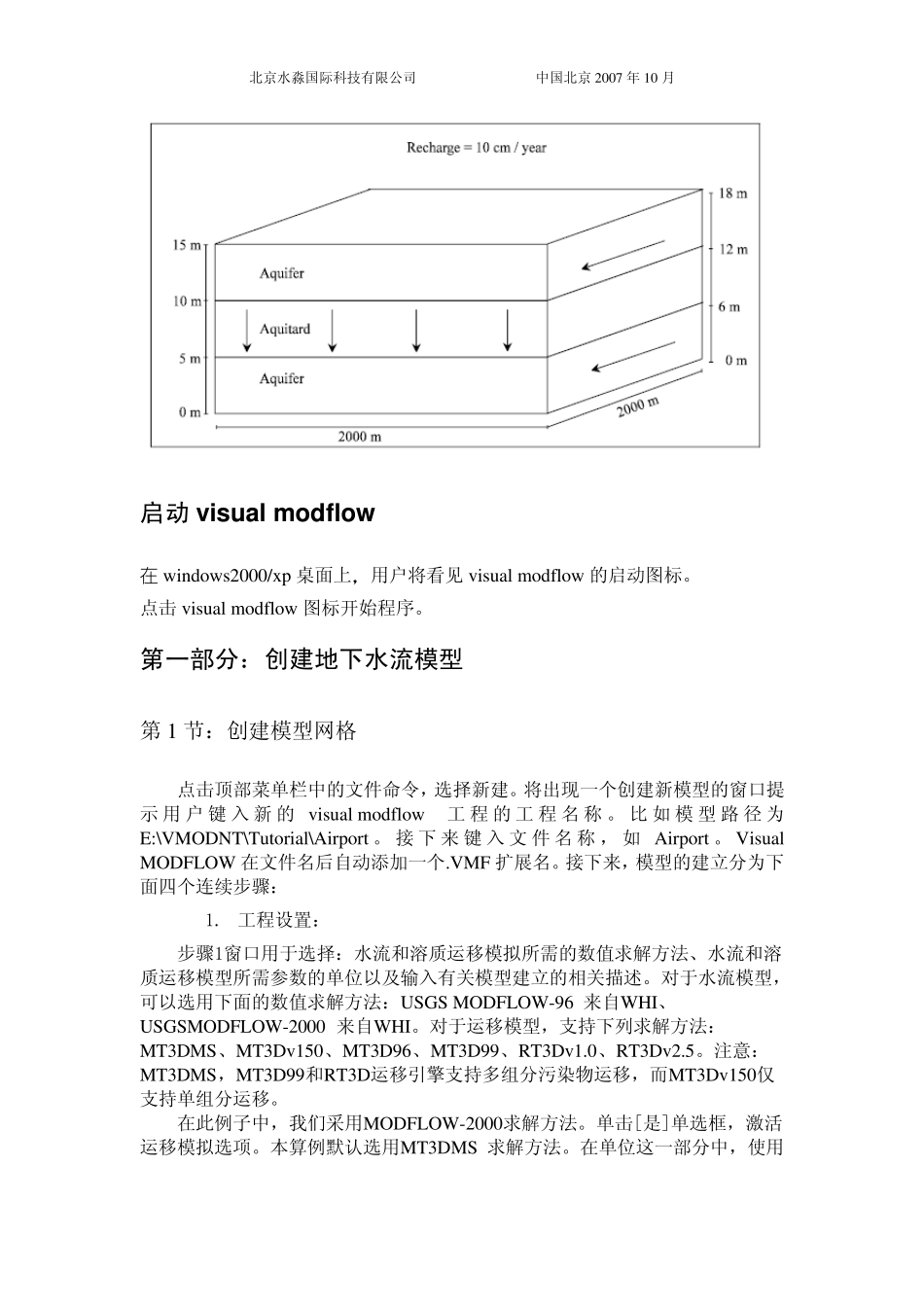

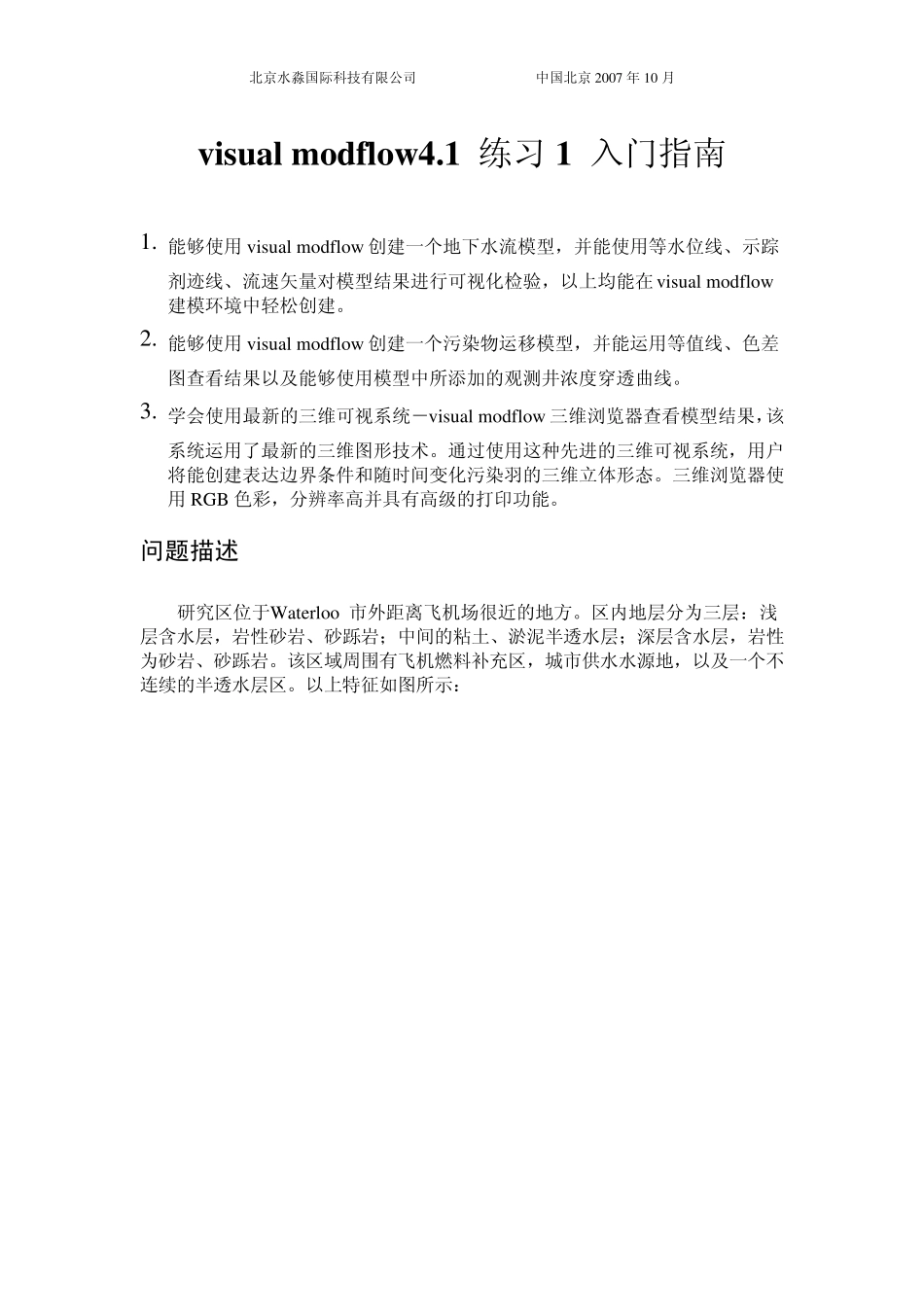

北京水淼国际科技有限公司 中国北京2007 年10 月 visual modflow 4.1 练习1 入门指南 1. 能够使用visual modflow 创建一个地下水流模型，并能使用等水位线、示踪剂迹线、流速矢量对模型结果进行可视化检验，以上均能在 visual modflow建模环境中轻松创建。 2. 能够使用visual modflow 创建一个污染物运移模型，并能运用等值线、色差图查看结果以及能够使用模型中所添加的观测井浓度穿透曲线。 3. 学会使用最新的三维可视系统－visual modflow 三维浏览器查看模型结果，该系统运用了最新的三维图形技术。通过使用这种先进的三维可视系统，用户将能创建表达边界条件和随时间变化污染羽的三维立体形态。三维浏览器使用RGB 色彩，分辨率高并具有高级的打印功能。 问题描述 研究区位于Waterloo 市外距离飞机场很近的地方。区内地层分为三层：浅层含水层，岩性砂 岩、砂 跞 岩； 中间的粘 土 、淤 泥 半 透水层； 深 层含水层，岩性为砂 岩、砂 跞 岩。该区域 周 围 有飞机燃 料 补 充 区，城 市供 水水源 地，以及一个不连 续 的半 透水层区。以上特 征 如 图所示： 北京水淼国际科技有限公司 中国北京2007 年10 月 城市供水水源地有两口供水井。东边水井的流量保持在550m3/d，西边水井的流量为400 m3/d。在过去的十年中，飞机燃料定时地排入到燃料区，由于自然渗透作用使得上层含水层产生了羽毛状的污染区。区域地下水流方向从北到南。浅层和深层含水层的水利传导系数为2e-4m/sec，弱透水层的水利传导系数为1e-4m/sec。 北京水淼国际科技有限公司 中国北京2007 年10 月 启动visual modflow 在 windows2000/xp 桌面上，用户将看见visual modflow 的启动图标。 点击visual modflow 图标开始程序。 第一部分：创建地下水流模型 第1 节：创建模型网格 点击顶部菜单栏中的文件命令，选择新建。将出现一个创建新模型的窗口提示用户键入新的visual modflow工程的工程名称。比如模型路径为E:\VMODNT\Tutorial\Airport 。接下来键入文件名称，如Airport 。Visual MODFLOW 在文件名后自动添加一个.VMF 扩展名。接下来，模型的建立分为下面四个连续步骤： 1. 工程设置： 步骤1窗口用于选择：水流和溶质运移模拟所需的数值求解方法、水流和溶质运移模型所需参数的单位以及输入有关模型建立的相关描述。对于水流模型，可以选用下面的数值求解方法：USGS MODFLOW-96 来...
