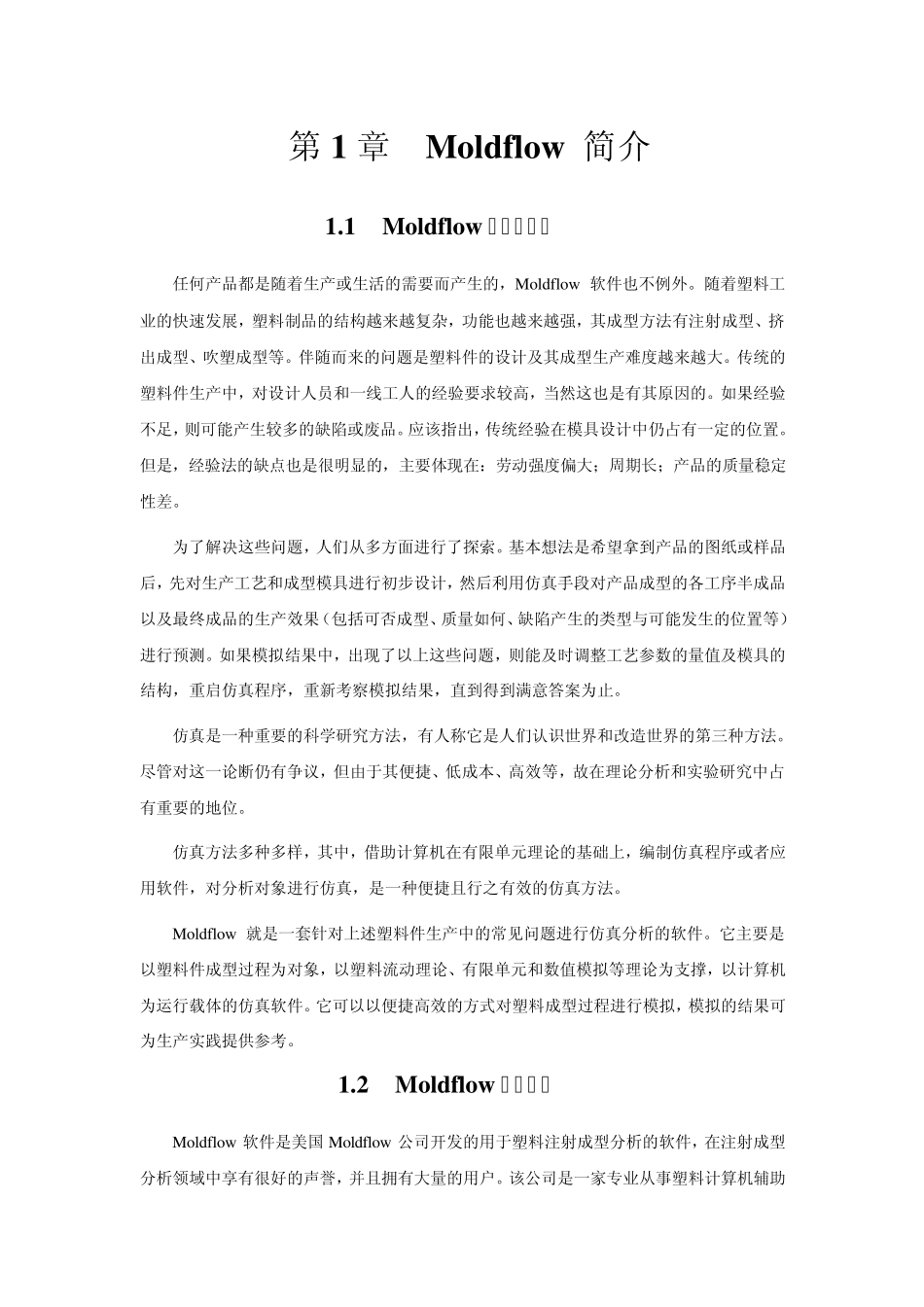

第1 章 Moldflow 简介 1.1 Moldflow 产生的背景 任何产品都是随着生产或生活的需要而产生的,Moldflow 软件也不例外。随着塑料工业的快速发展,塑料制品的结构越来越复杂,功能也越来越强,其成型方法有注射成型、挤出成型、吹塑成型等。伴随而来的问题是塑料件的设计及其成型生产难度越来越大。传统的塑料件生产中,对设计人员和一线工人的经验要求较高,当然这也是有其原因的。如果经验不足,则可能产生较多的缺陷或废品。应该指出,传统经验在模具设计中仍占有一定的位置。但是,经验法的缺点也是很明显的,主要体现在:劳动强度偏大;周期长;产品的质量稳定性差。 为了解决这些问题,人们从多方面进行了探索。基本想法是希望拿到产品的图纸或样品后,先对生产工艺和成型模具进行初步设计,然后利用仿真手段对产品成型的各工序半成品以及最终成品的生产效果(包括可否成型、质量如何、缺陷产生的类型与可能发生的位置等)进行预测。如果模拟结果中,出现了以上这些问题,则能及时调整工艺参数的量值及模具的结构,重启仿真程序,重新考察模拟结果,直到得到满意答案为止。 仿真是一种重要的科学研究方法,有人称它是人们认识世界和改造世界的第三种方法。尽管对这一论断仍有争议,但由于其便捷、低成本、高效等,故在理论分析和实验研究中占有重要的地位。 仿真方法多种多样,其中,借助计算机在有限单元理论的基础上,编制仿真程序或者应用软件,对分析对象进行仿真,是一种便捷且行之有效的仿真方法。 Moldflow 就是一套针对上述塑料件生产中的常见问题进行仿真分析的软件。它主要是以塑料件成型过程为对象,以塑料流动理论、有限单元和数值模拟等理论为支撑,以计算机为运行载体的仿真软件。它可以以便捷高效的方式对塑料成型过程进行模拟,模拟的结果可为生产实践提供参考。 1.2 Moldflow 软件简介 Moldflow 软件是美国 Moldflow 公司开发的用于塑料注射成型分析的软件,在注射成型分析领域中享有很好的声誉,并且拥有大量的用户。该公司是一家专业从事塑料计算机辅助工程分析(CAE)的跨国公司,自从1978 年发行了世界上第一套塑料流动分析软件以来,一直主导着该领域的市场。目前,Moldflow 软件的应用领域已广泛应用于汽车、航空航天、仪器仪表、信息产业、玩具、家电等众多领域。 1.3 Moldflow 各模块的基本功能 Moldflow 软件包括两个模块:MPA(Moldflow Plastics Advisers )和MPI(Moldflow Plasti...
