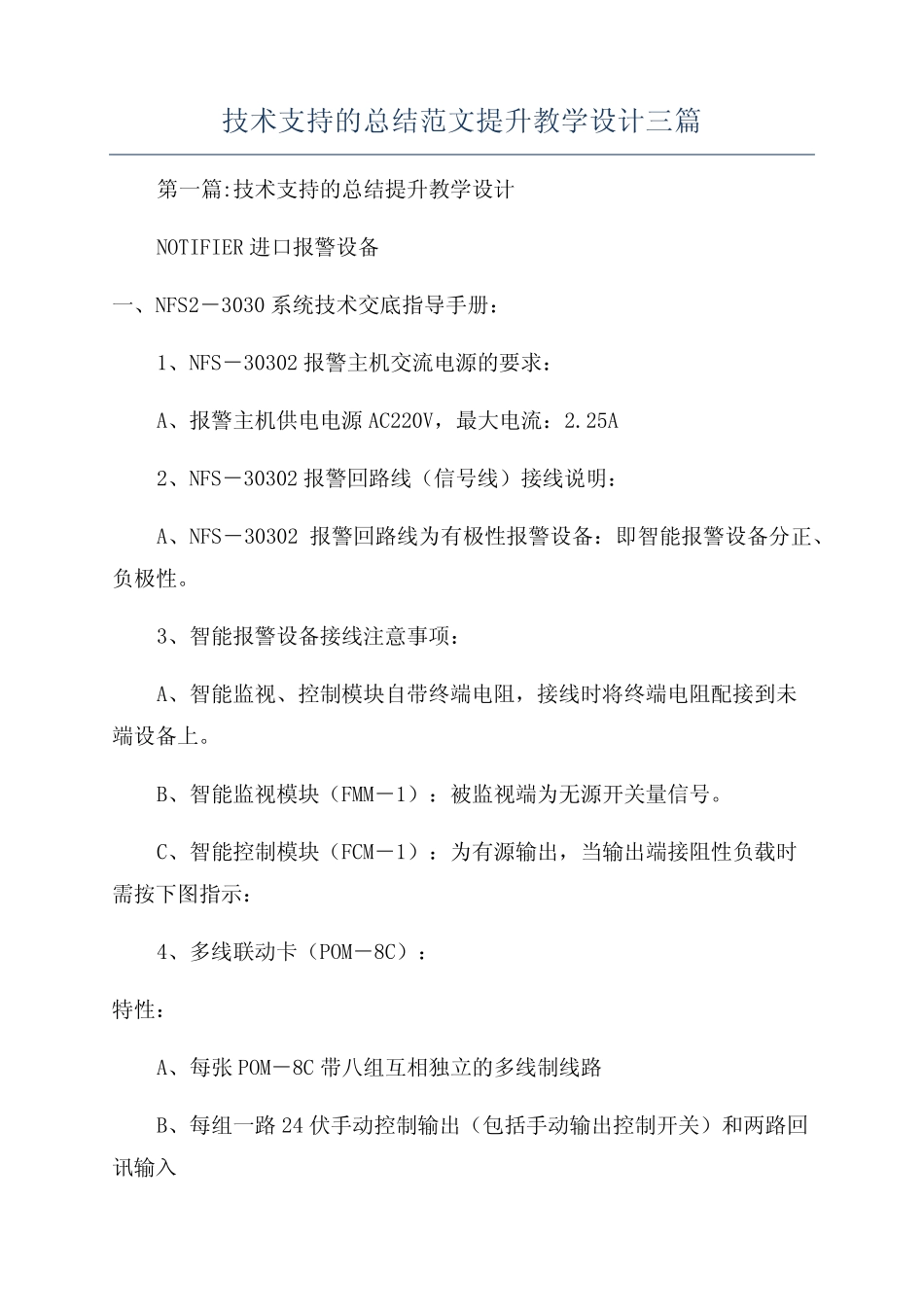

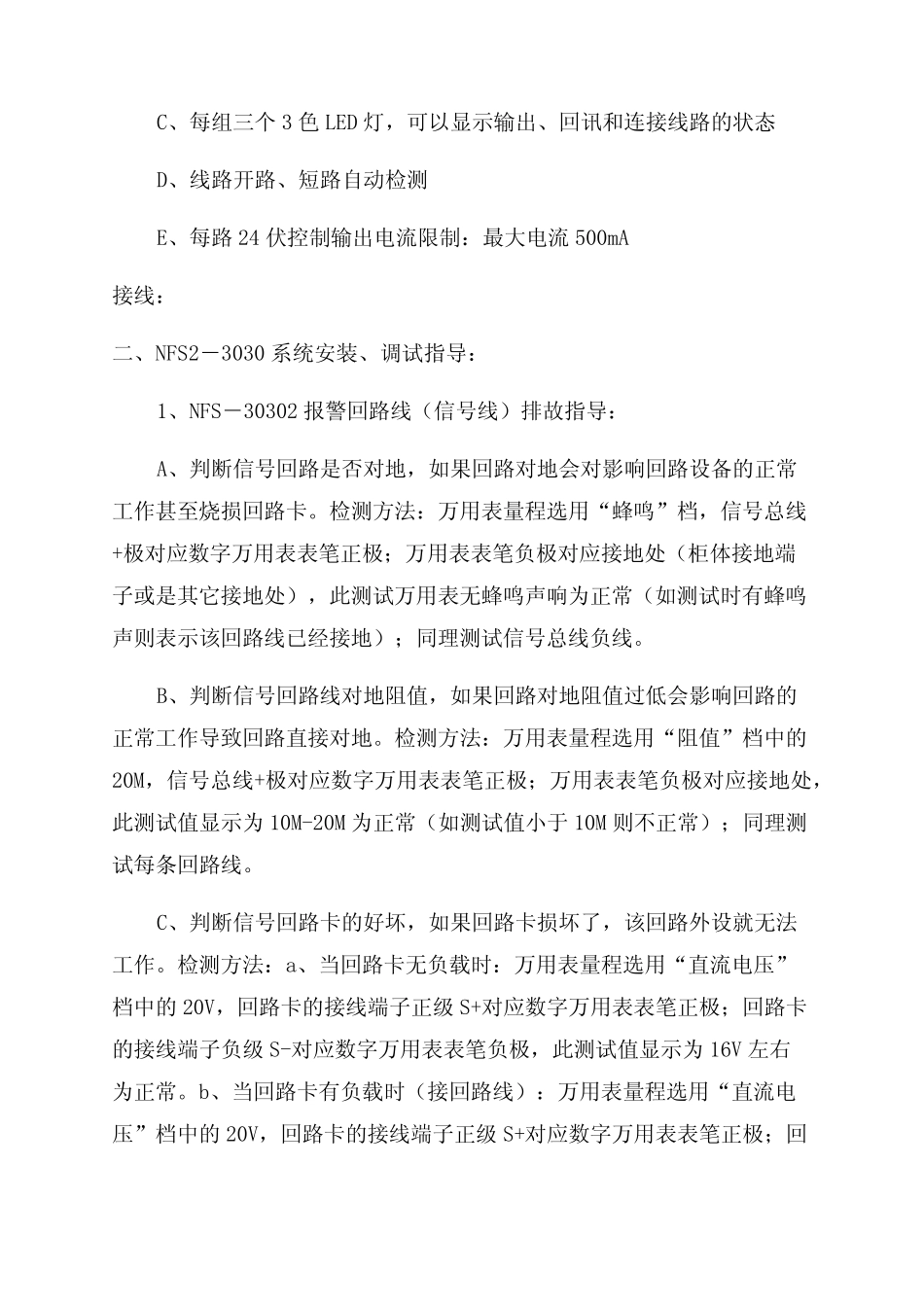

技 术 支 持 的 总 结 范 文 提 升 教 学 设 计 三 篇 第 一 篇 :技 术 支 持 的 总 结 提 升 教 学 设 计 NOTIFIER 进 口 报 警 设 备 一 、 NFS2－ 3030 系 统 技 术 交 底 指 导 手 册 ： 1、 NFS－ 30302 报 警 主 机 交 流 电 源 的 要 求 ： A、 报 警 主 机 供 电 电 源 AC220V， 最 大 电 流 ： 2.25A 2、 NFS－ 30302 报 警 回 路 线 （ 信 号 线 ） 接 线 说 明 ： A、 NFS－ 30302 报 警 回 路 线 为 有 极 性 报 警 设 备 ： 即 智 能 报 警 设 备 分 正 、负 极 性 。 3、 智 能 报 警 设 备 接 线 注 意 事 项 ： A、 智 能 监 视 、 控 制 模 块 自 带 终 端 电 阻 ， 接 线 时 将 终 端 电 阻 配 接 到 未端 设 备 上 。 B、 智 能 监 视 模 块 （ FMM－ 1） ： 被 监 视 端 为 无 源 开 关 量 信 号 。 C、 智 能 控 制 模 块 （ FCM－ 1） ： 为 有 源 输 出 ， 当 输 出 端 接 阻 性 负 载 时需 按 下 图 指 示 ： 4、 多 线 联 动 卡 （ POM－ 8C） ： 特 性 ： A、 每 张 POM－ 8C 带 八 组 互 相 独 立 的 多 线 制 线 路 B、 每 组 一 路 24 伏 手 动 控 制 输 出 （ 包 括 手 动 输 出 控 制 开 关 ） 和 两 路 回讯 输 入 C、 每 组 三 个 3 色 LED 灯 ， 可 以 显 示 输 出 、 回 讯 和 连 接 线 路 的 状 态 D、 线 路 开 路 、 短 路 自 动 检 测 E、 每 路 24 伏 控 制 输 出 电 流 限 制 ： 最 大 电 流 500mA 接 线 ： 二 、 NFS2－ 3030 系 统 安 装 、 调 试 指 导 ： 1、 NFS－ 30302 报 警 回 路 线 （ 信 号 线 ） 排 故 指 导 ： A、 判 断 信 号 回 路 是 否 对 地 ， 如 果 回 路 对 地 会 对 影 响 回 路 设 备 的 正 常工 作 甚 至 烧 损 回 路 卡 。 检 测 方 法 ： 万 用 表 量 程 选 用 “ 蜂 鸣 ” 档 ， 信 号 总 线+极 对 应 数 字 万 用 表 表 笔 正 极 ； 万 用 表 表 笔 负 极 对 应 ...
