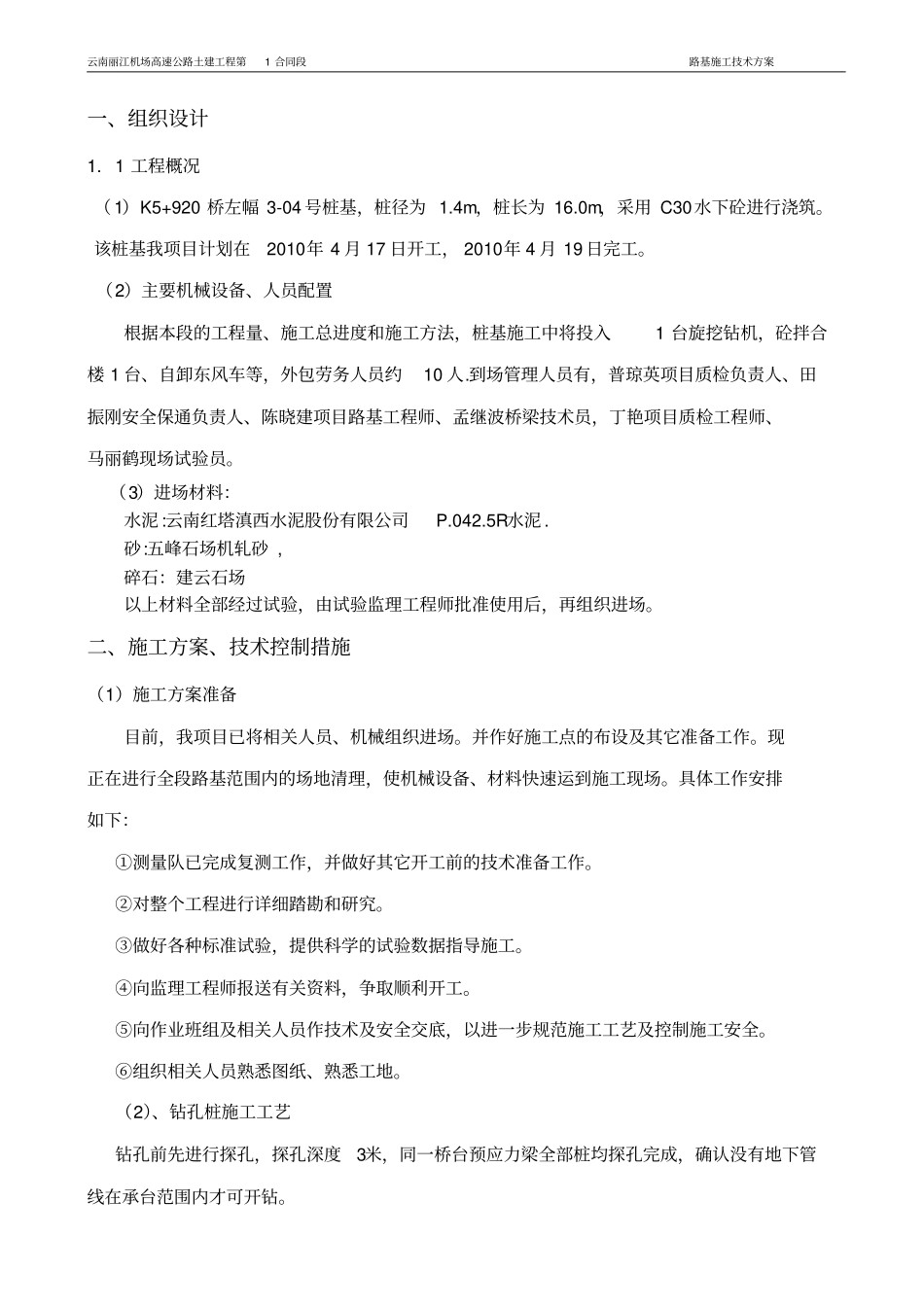

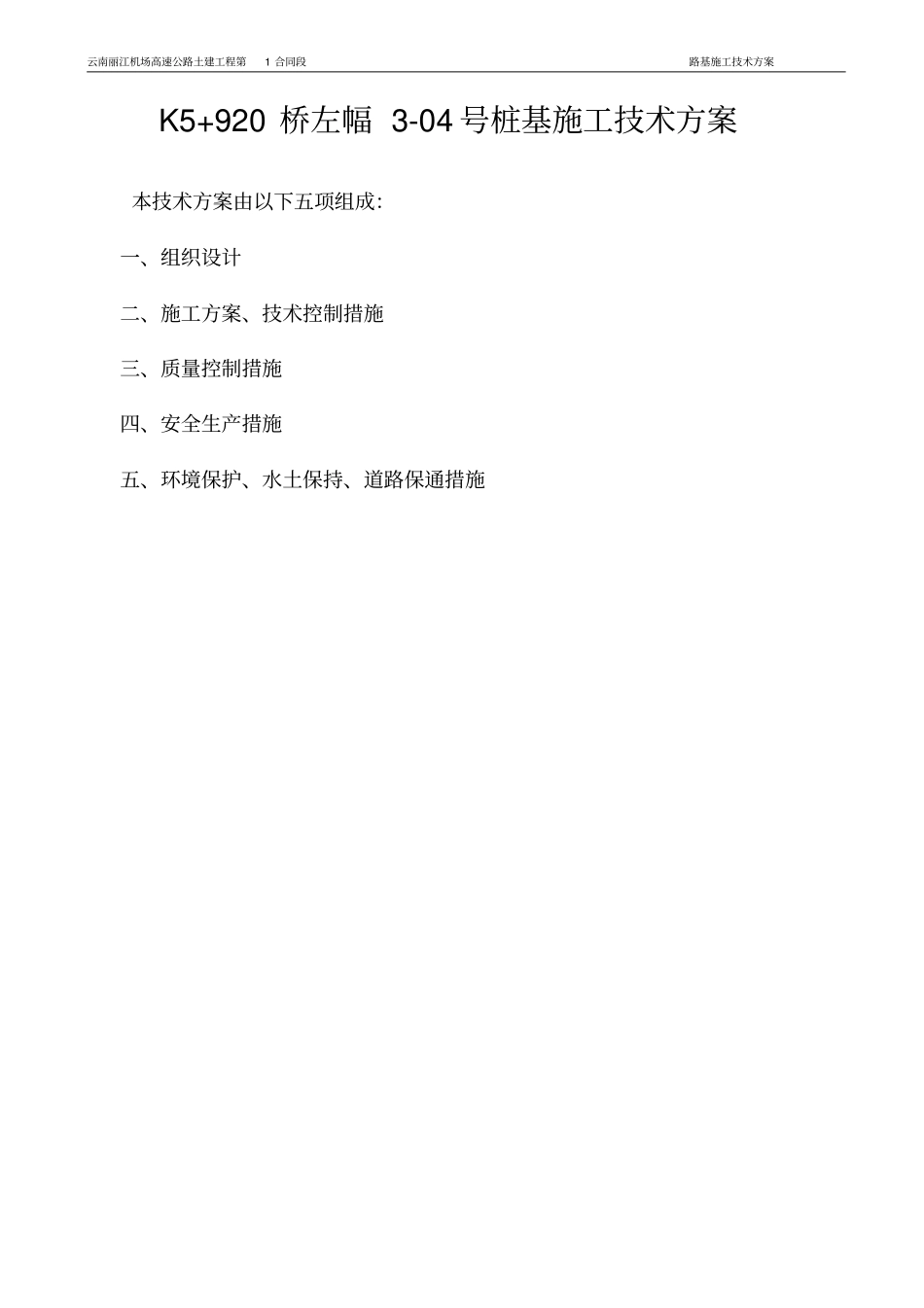

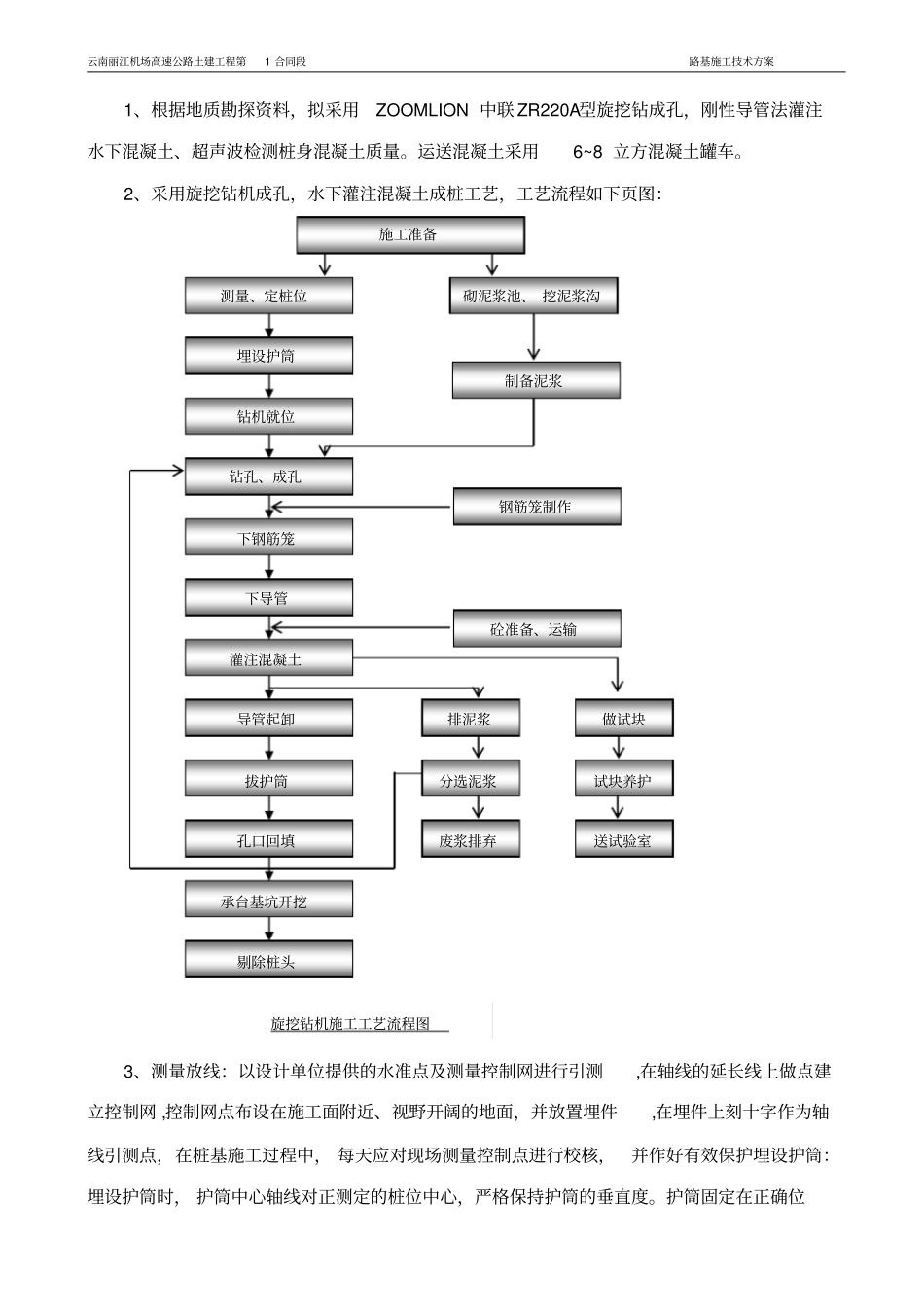

云南丽江机场高速公路土建工程第1 合同段路基施工技术方案K5+920 桥左幅 3-04 号桩基施工技术方案本技术方案由以下五项组成：一、组织设计二、施工方案、技术控制措施三、质量控制措施四、安全生产措施五、环境保护、水土保持、道路保通措施云南丽江机场高速公路土建工程第1 合同段路基施工技术方案一、组织设计1. 1 工程概况（ 1）K5+920 桥左幅 3-04 号桩基，桩径为 1.4m，桩长为 16.0m，采用 C30水下砼进行浇筑。该桩基我项目计划在2010年 4 月 17 日开工， 2010年 4 月 19 日完工。（2）主要机械设备、人员配置根据本段的工程量、施工总进度和施工方法，桩基施工中将投入1 台旋挖钻机，砼拌合楼 1 台、自卸东风车等，外包劳务人员约10 人.到场管理人员有，普琼英项目质检负责人、田振刚安全保通负责人、陈晓建项目路基工程师、孟继波桥梁技术员，丁艳项目质检工程师、马丽鹤现场试验员。（3）进场材料：水泥 :云南红塔滇西水泥股份有限公司P.042.5R水泥 . 砂:五峰石场机轧砂 , 碎石：建云石场以上材料全部经过试验，由试验监理工程师批准使用后，再组织进场。二、施工方案、技术控制措施（1）施工方案准备目前，我项目已将相关人员、机械组织进场。并作好施工点的布设及其它准备工作。现正在进行全段路基范围内的场地清理，使机械设备、材料快速运到施工现场。具体工作安排如下：①测量队已完成复测工作，并做好其它开工前的技术准备工作。②对整个工程进行详细踏勘和研究。③做好各种标准试验，提供科学的试验数据指导施工。④向监理工程师报送有关资料，争取顺利开工。⑤向作业班组及相关人员作技术及安全交底，以进一步规范施工工艺及控制施工安全。⑥组织相关人员熟悉图纸、熟悉工地。（2）、钻孔桩施工工艺钻孔前先进行探孔，探孔深度3米，同一桥台预应力梁全部桩均探孔完成，确认没有地下管线在承台范围内才可开钻。云南丽江机场高速公路土建工程第1 合同段路基施工技术方案1、根据地质勘探资料，拟采用ZOOMLION 中联 ZR220A型旋挖钻成孔，刚性导管法灌注水下混凝土、超声波检测桩身混凝土质量。运送混凝土采用6~8 立方混凝土罐车。2、采用旋挖钻机成孔，水下灌注混凝土成桩工艺，工艺流程如下页图：3、测量放线：以设计单位提供的水准点及测量控制网进行引测,在轴线的延长线上做点建立控制网 ,控制网点布设在施工面附近、视野开阔的地面，并放置埋件,在埋件上刻十字作为轴线引测点，在桩基施工过...
