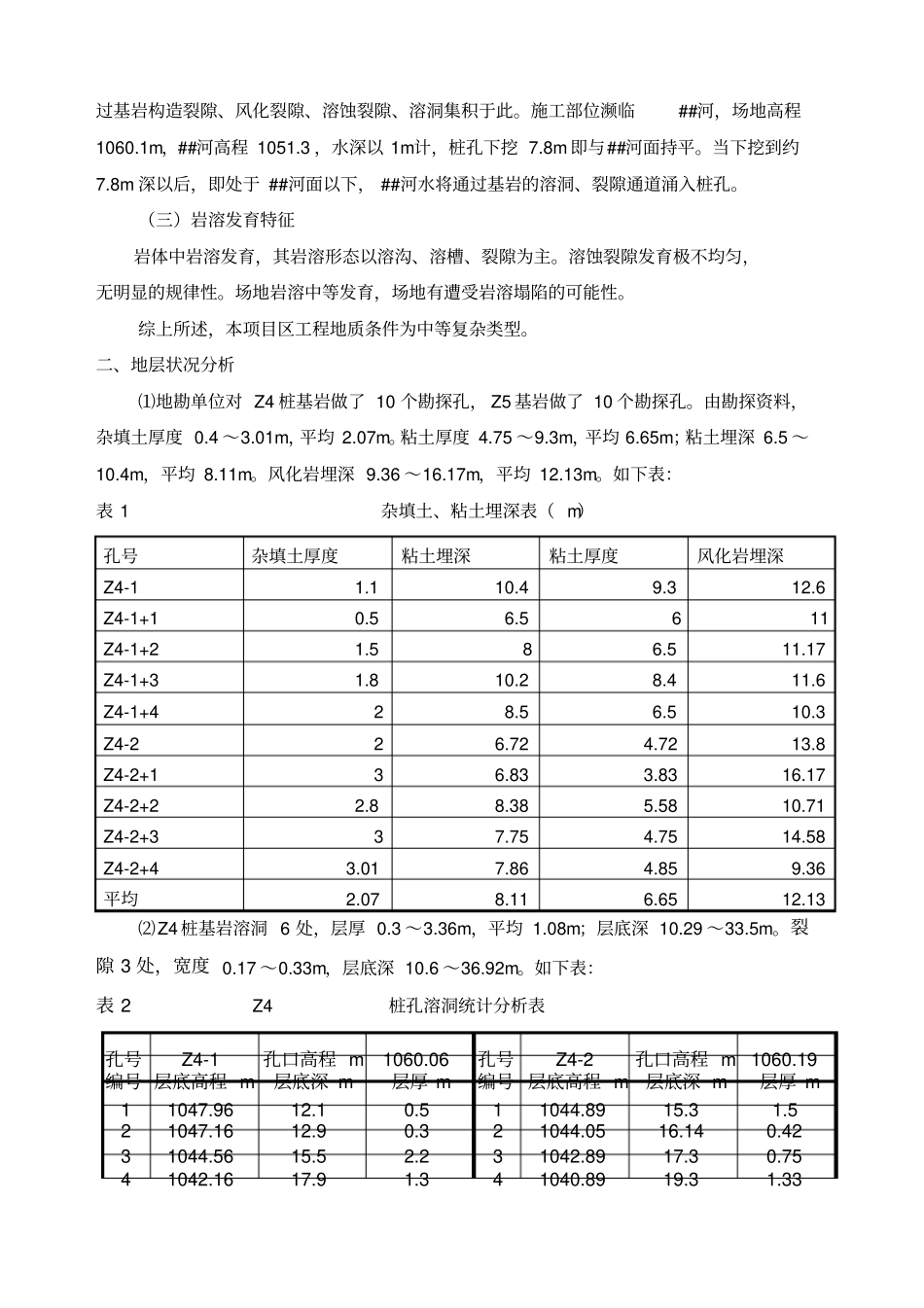

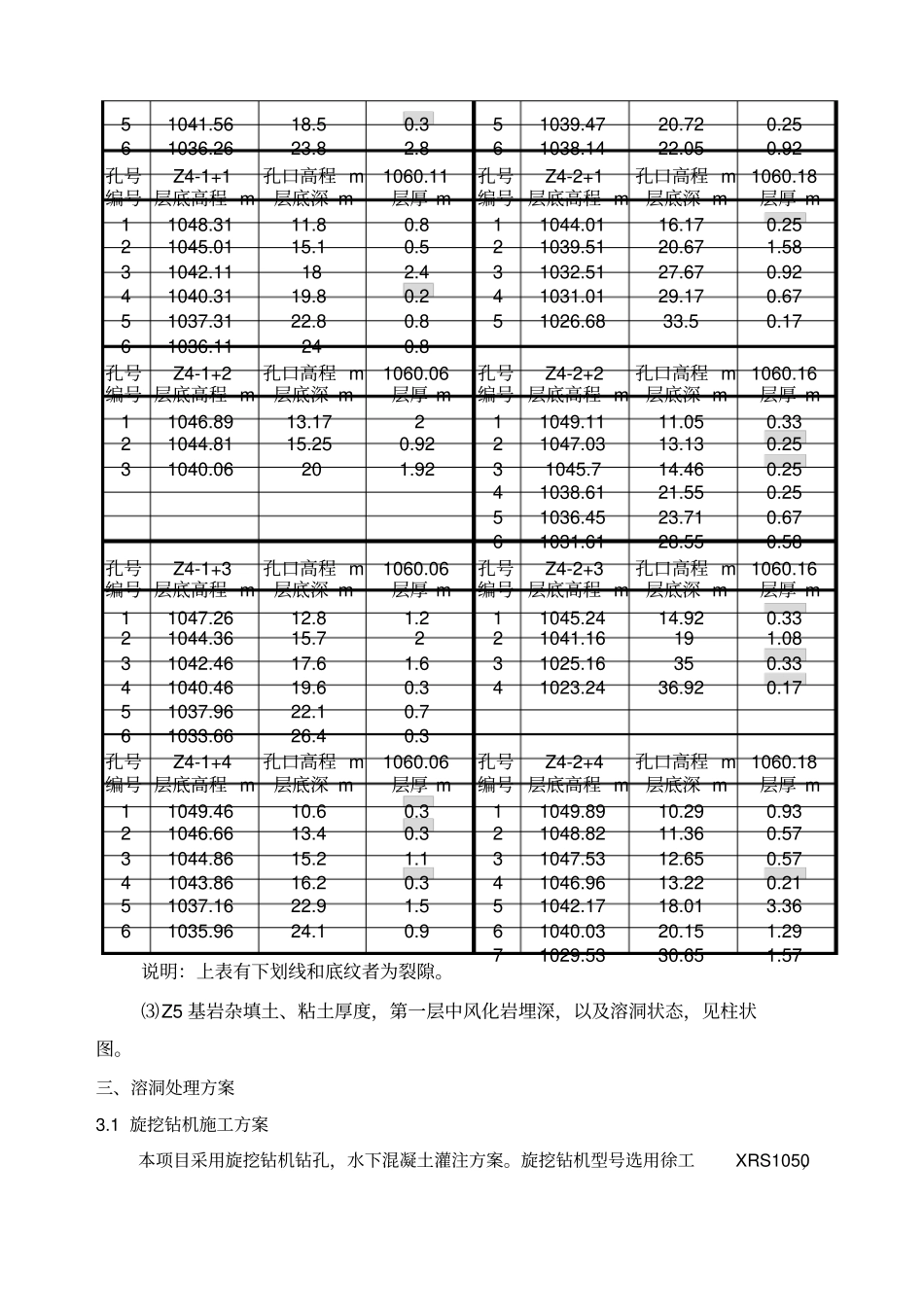

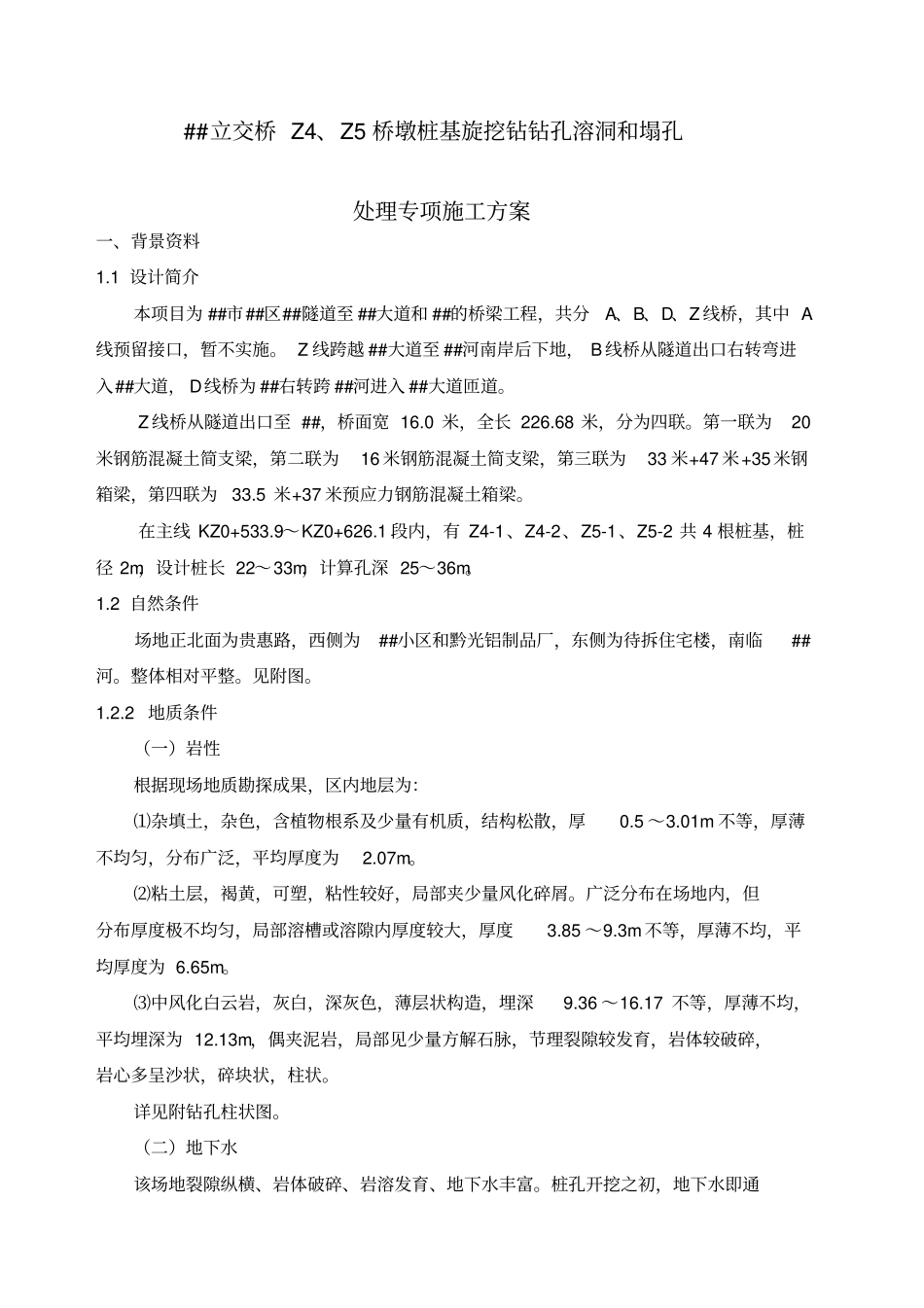

##立交桥 Z4、Z5 桥墩桩基旋挖钻钻孔溶洞和塌孔处理专项施工方案一、背景资料1.1 设计简介本项目为 ##市##区##隧道至 ##大道和 ##的桥梁工程，共分A、B、D、Z 线桥，其中 A线预留接口，暂不实施。 Z 线跨越 ##大道至 ##河南岸后下地， B 线桥从隧道出口右转弯进入##大道， D线桥为 ##右转跨 ##河进入 ##大道匝道。Z 线桥从隧道出口至 ##，桥面宽 16.0 米，全长 226.68 米，分为四联。第一联为20米钢筋混凝土简支梁，第二联为16 米钢筋混凝土简支梁，第三联为33 米+47 米+35米钢箱梁，第四联为33.5 米+37 米预应力钢筋混凝土箱梁。在主线 KZ0+533.9～KZ0+626.1 段内，有 Z4-1、Z4-2、Z5-1、Z5-2 共 4 根桩基，桩径 2m，设计桩长 22～33m，计算孔深 25～36m。1.2 自然条件场地正北面为贵惠路，西侧为##小区和黔光铝制品厂，东侧为待拆住宅楼，南临##河。整体相对平整。见附图。1.2.2 地质条件（一）岩性根据现场地质勘探成果，区内地层为：⑴杂填土，杂色，含植物根系及少量有机质，结构松散，厚0.5 ～3.01m 不等，厚薄不均匀，分布广泛，平均厚度为2.07m。⑵粘土层，褐黄，可塑，粘性较好，局部夹少量风化碎屑。广泛分布在场地内，但分布厚度极不均匀，局部溶槽或溶隙内厚度较大，厚度3.85 ～9.3m 不等，厚薄不均，平均厚度为 6.65m。⑶中风化白云岩，灰白，深灰色，薄层状构造，埋深9.36 ～16.17 不等，厚薄不均，平均埋深为 12.13m，偶夹泥岩，局部见少量方解石脉，节理裂隙较发育，岩体较破碎，岩心多呈沙状，碎块状，柱状。详见附钻孔柱状图。（二）地下水该场地裂隙纵横、岩体破碎、岩溶发育、地下水丰富。桩孔开挖之初，地下水即通过基岩构造裂隙、风化裂隙、溶蚀裂隙、溶洞集积于此。施工部位濒临##河，场地高程1060.1m，##河高程 1051.3 ，水深以 1m计，桩孔下挖 7.8m 即与##河面持平。当下挖到约7.8m 深以后，即处于 ##河面以下， ##河水将通过基岩的溶洞、裂隙通道涌入桩孔。（三）岩溶发育特征岩体中岩溶发育，其岩溶形态以溶沟、溶槽、裂隙为主。溶蚀裂隙发育极不均匀，无明显的规律性。场地岩溶中等发育，场地有遭受岩溶塌陷的可能性。综上所述，本项目区工程地质条件为中等复杂类型。二、地层状况分析⑴地勘单位对 Z4 桩基岩做了 10 个勘探孔， Z5 基岩做了 10 个勘探孔。由勘探资料，杂填土厚度 0.4 ～3.01m，平均 2.07m。粘土厚度 4.75 ～9.3m，平均 6.65m...
