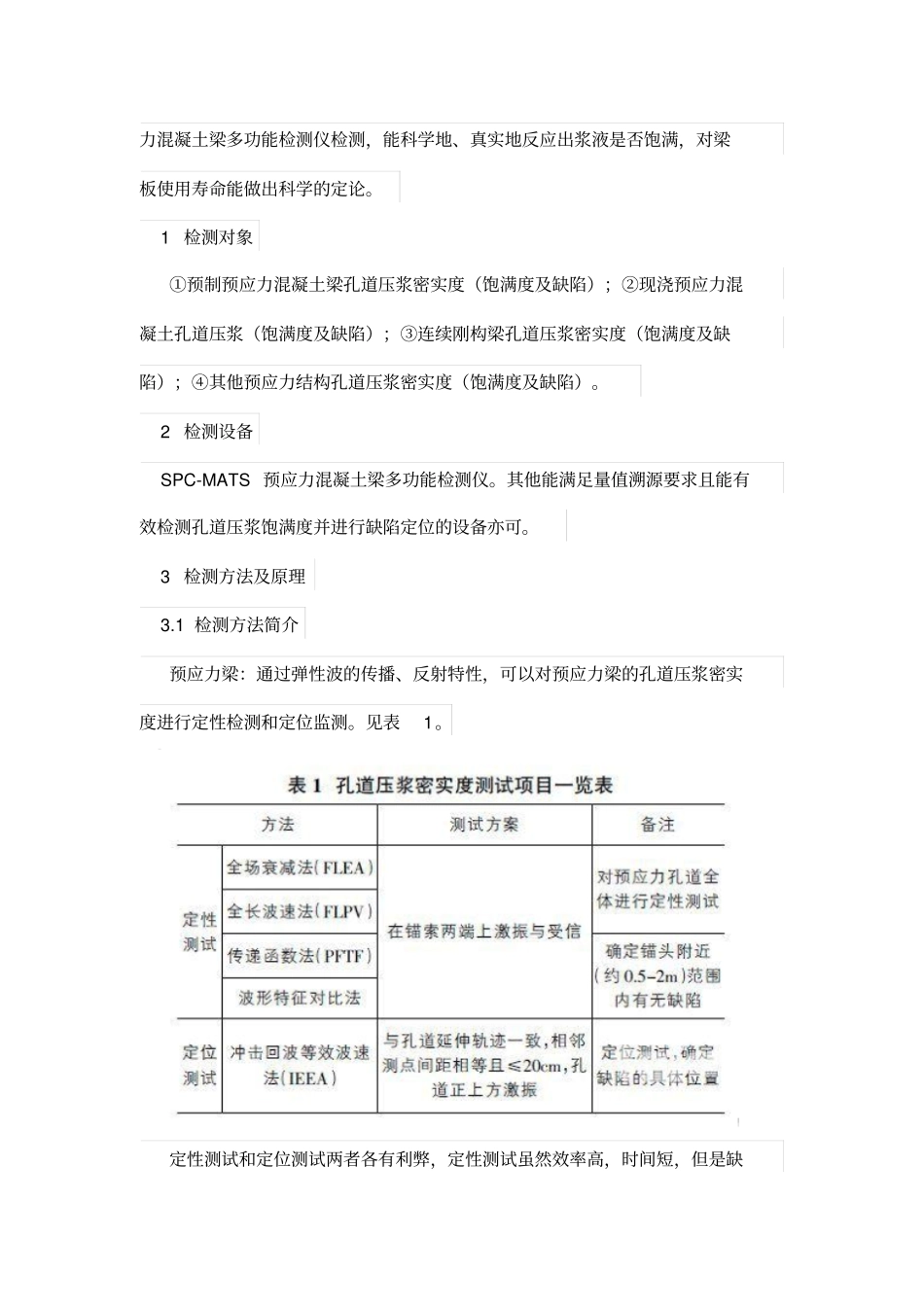

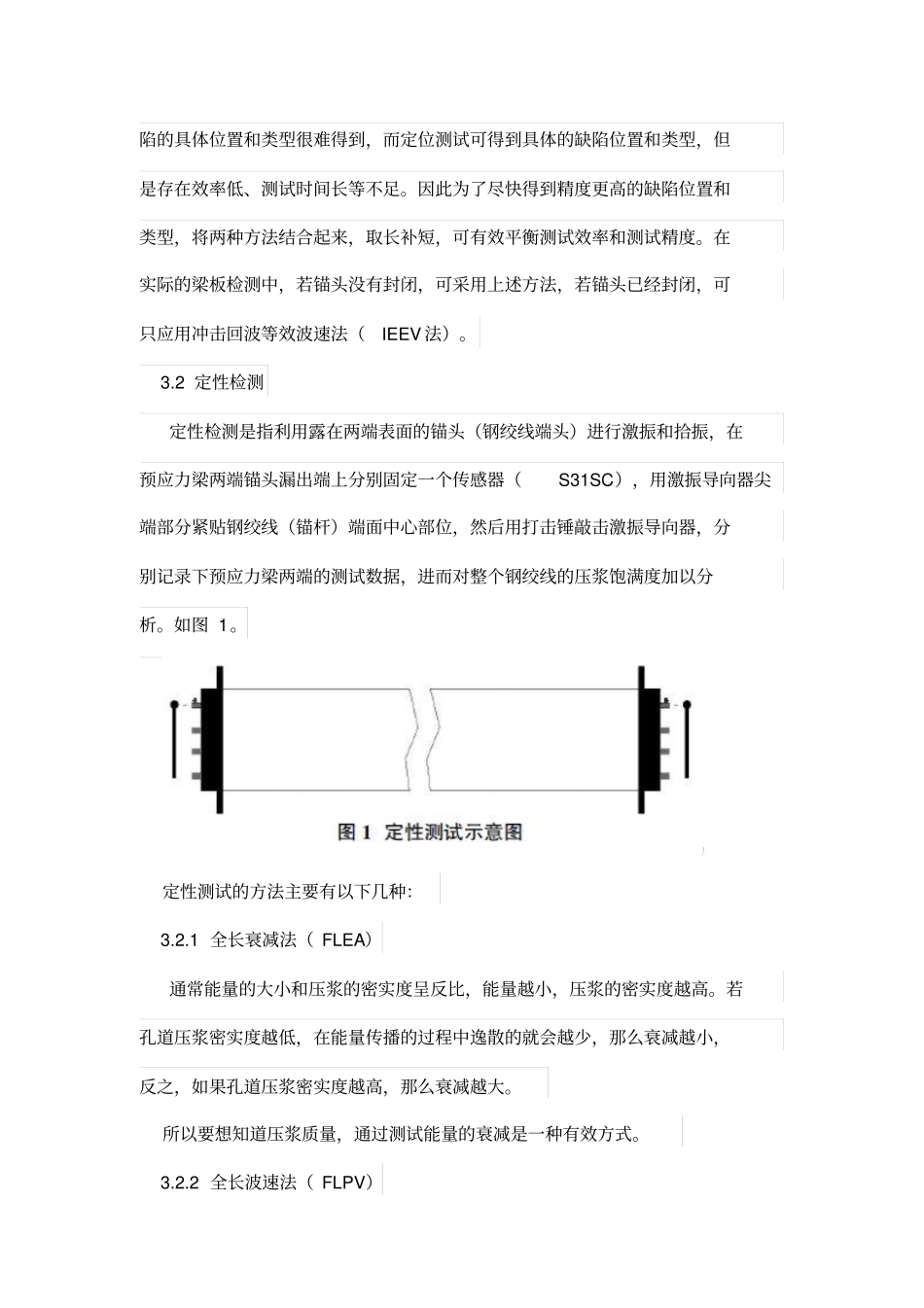

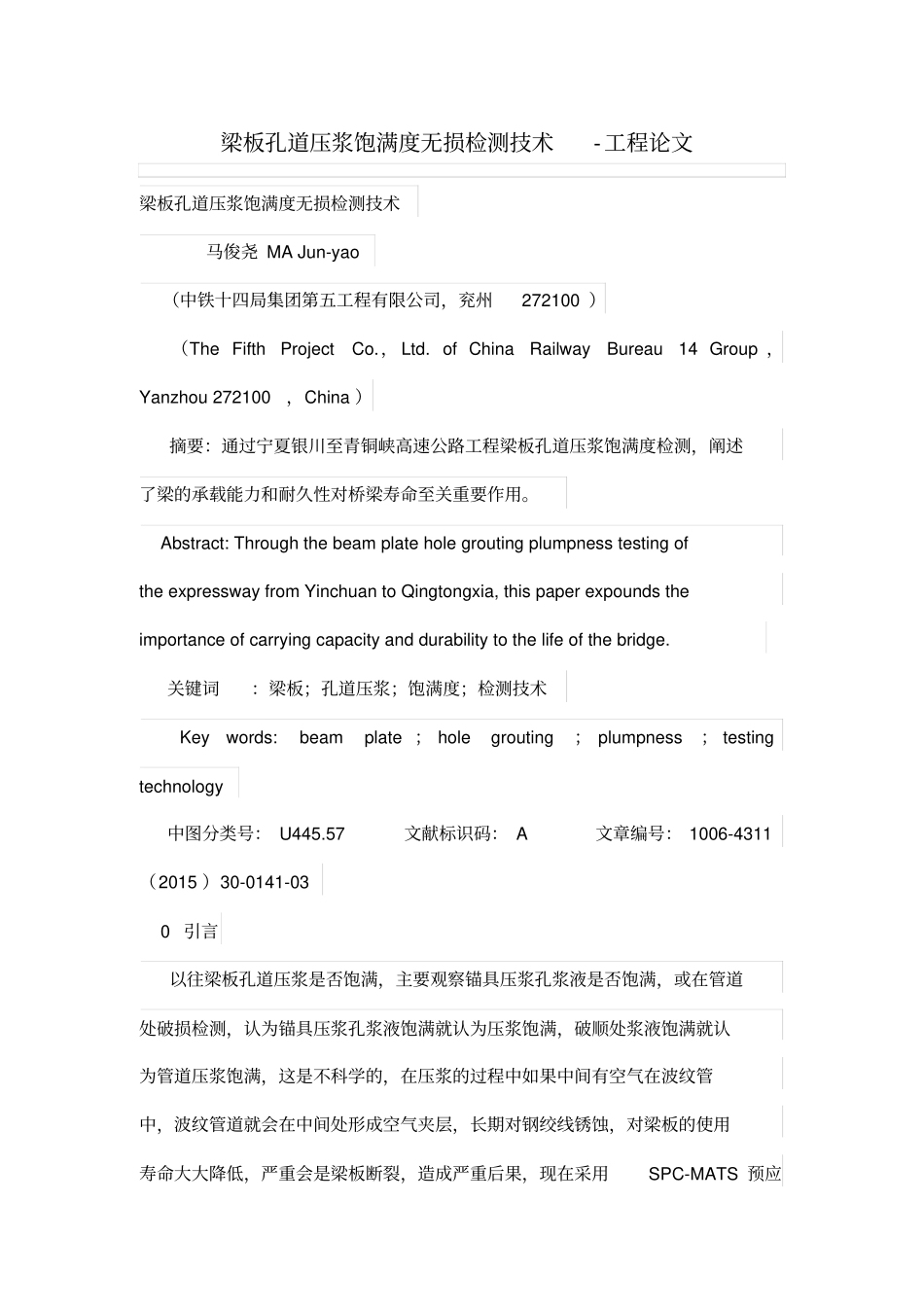

梁板孔道压浆饱满度无损检测技术-工程论文梁板孔道压浆饱满度无损检测技术马俊尧 MA Jun-yao （中铁十四局集团第五工程有限公司，兖州 272100 ）（The Fifth Project Co.， Ltd. of China Railway Bureau 14 Group ，Yanzhou 272100，China ）摘要：通过宁夏银川至青铜峡高速公路工程梁板孔道压浆饱满度检测，阐述了梁的承载能力和耐久性对桥梁寿命至关重要作用。 Abstract: Through the beam plate hole grouting plumpness testing of the expressway from Yinchuan to Qingtongxia, this paper expounds the importance of carrying capacity and durability to the life of the bridge. 关键词：梁板；孔道压浆；饱满度；检测技术Key words: beam plate ； hole grouting； plumpness； testing technology 中图分类号： U445.57 文献标识码： A 文章编号： 1006-4311（2015 ）30-0141-03 0 引言以往梁板孔道压浆是否饱满，主要观察锚具压浆孔浆液是否饱满，或在管道处破损检测，认为锚具压浆孔浆液饱满就认为压浆饱满，破顺处浆液饱满就认为管道压浆饱满，这是不科学的，在压浆的过程中如果中间有空气在波纹管中，波纹管道就会在中间处形成空气夹层，长期对钢绞线锈蚀，对梁板的使用寿命大大降低，严重会是梁板断裂，造成严重后果，现在采用SPC-MATS 预应力混凝土梁多功能检测仪检测，能科学地、真实地反应出浆液是否饱满，对梁板使用寿命能做出科学的定论。 1 检测对象①预制预应力混凝土梁孔道压浆密实度（饱满度及缺陷）；②现浇预应力混凝土孔道压浆（饱满度及缺陷）；③连续刚构梁孔道压浆密实度（饱满度及缺陷）；④其他预应力结构孔道压浆密实度（饱满度及缺陷）。 2 检测设备 SPC-MATS 预应力混凝土梁多功能检测仪。其他能满足量值溯源要求且能有效检测孔道压浆饱满度并进行缺陷定位的设备亦可。 3 检测方法及原理 3.1 检测方法简介预应力梁：通过弹性波的传播、反射特性，可以对预应力梁的孔道压浆密实度进行定性检测和定位监测。见表1。定性测试和定位测试两者各有利弊，定性测试虽然效率高，时间短，但是缺陷的具体位置和类型很难得到，而定位测试可得到具体的缺陷位置和类型，但是存在效率低、测试时间长等不足。因此为了尽快得到精度更高的缺陷位置和类型，将两种方法结合起来，取长补短，可有效平衡测试效率和测试精度。在实际的梁板检测中，...
