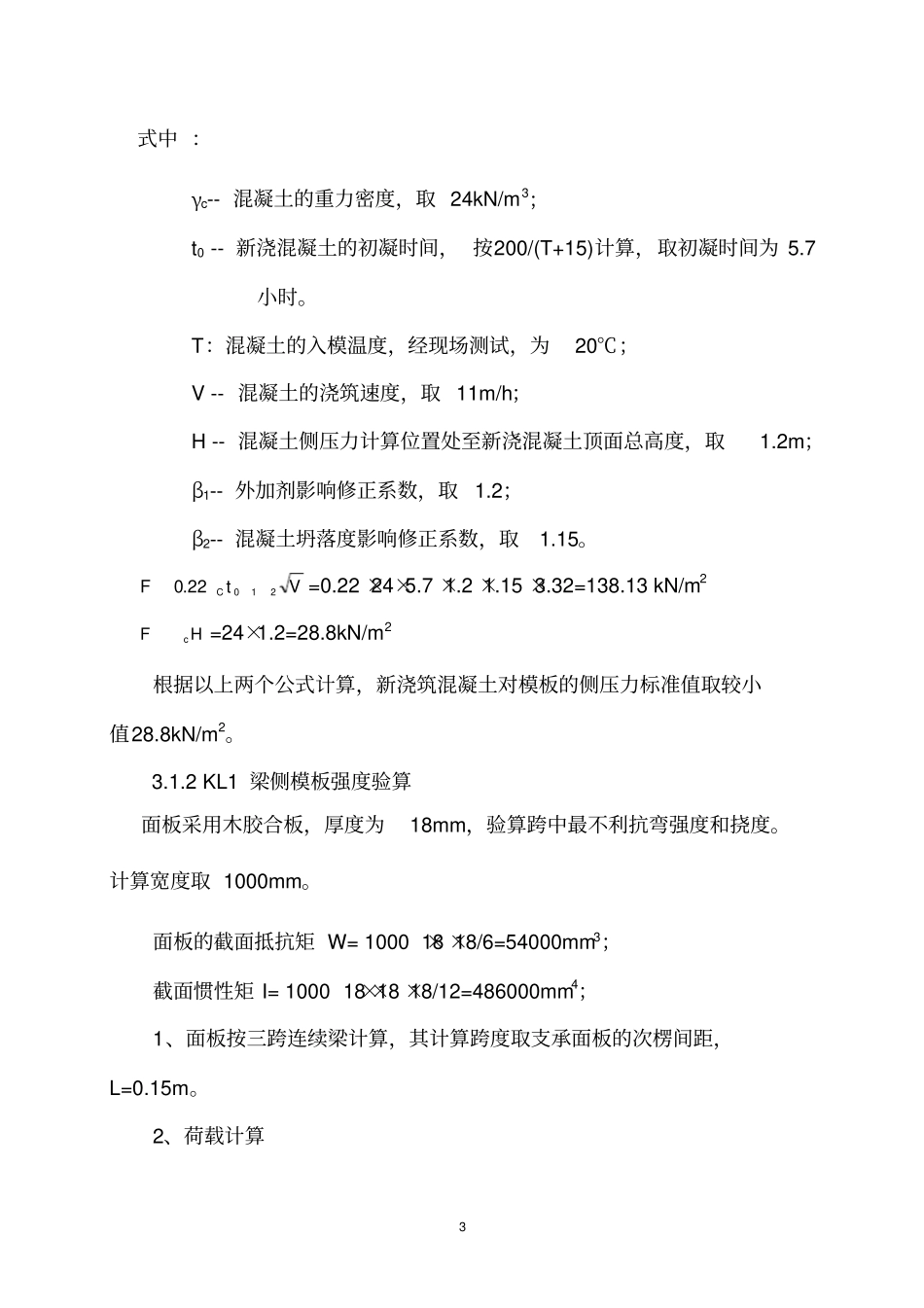

1 模板计算1、工程概况柱网尺寸 8.4m ×12m，柱截面尺寸 900mm×900mm 纵向梁截面尺寸 450mm×1200mm，横向梁截面尺寸450mm×900mm，无次梁，板厚 150 mm，层高 12m，支架高宽比小于3。（采用泵送混凝土）2、工程参数（技术参数）梁板与支架参数梁截面宽度0.45m 梁截面高度1.2m 支架高度12m 楼板厚度150mm 立杆梁跨度方向间距la 1m 钢管类型φ 48 ×3.0m 梁两侧与梁底立杆梁两侧立杆间距1.2m,梁下增加 3 根立杆水平杆最大步距1.2m 顶步步距1.04m 立杆伸出水平杆长度a 400mm 面板18mm 厚木胶合板梁底面板木楞方木 100mm ×100mm，3 根梁侧次楞方木 50mm×80mm ，间距 150mm 梁侧主楞方木 60mm×90mm ，间距 300mm 穿梁螺栓穿梁螺栓直径14mm，间距： 300mm ×300mm 荷载参数永久荷载新浇砼自重24kN/m 3钢筋自重1.5kN/m 3面板次楞自重0.3kN/m 2支架自重0.127kN/m 2 可变荷载施工人员及设备荷载1.0kN/m2（根据不同情况定）倾倒砼对梁侧模板荷载2kN/m2振捣砼对梁底模板荷载2kN/ ㎡振捣砼对梁侧模板荷载4kN/㎡3 计算3.1KL1 梁侧模板计算图 3.1 梁侧模板受力简图3.1.1 KL1 梁侧模板荷载标准值计算新浇筑的混凝土作用于模板的侧压力标准值，依据建筑施工模板安全技术规范， 按下列公式计算，取其中的较小值:VFC210t22.04.1.1-1 HFc4.1.1-2 3 式中 ：γc-- 混凝土的重力密度，取 24kN/m3；t0 -- 新浇混凝土的初凝时间， 按200/(T+15)计算，取初凝时间为 5.7小时。T：混凝土的入模温度，经现场测试，为20℃；V -- 混凝土的浇筑速度，取 11m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.2m；β1-- 外加剂影响修正系数，取1.2；β2-- 混凝土坍落度影响修正系数，取1.15。VFC210t22.0=0.22 ×24×5.7 ×1.2 ×1.15 ×3.32=138.13 kN/m2HFc=24×1.2=28.8kN/m2根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值28.8kN/m2。3.1.2 KL1 梁侧模板强度验算面板采用木胶合板，厚度为18mm，验算跨中最不利抗弯强度和挠度。计算宽度取 1000mm。面板的截面抵抗矩 W= 1000 ×18 ×18/6=54000mm3；截面惯性矩 I= 1000×18 ×18 ×18/12=486000mm4；1、面板按三跨连续梁计算，其计算跨度取支承面板的次楞间距，L=0.15m。2、荷载计算4 新浇筑混凝土对模板的侧压力标准值G4k=28.8kN/m2，振捣砼对侧模板产生的荷载标准值Q2K=4kN/m 2。荷载基本组合1）由...
