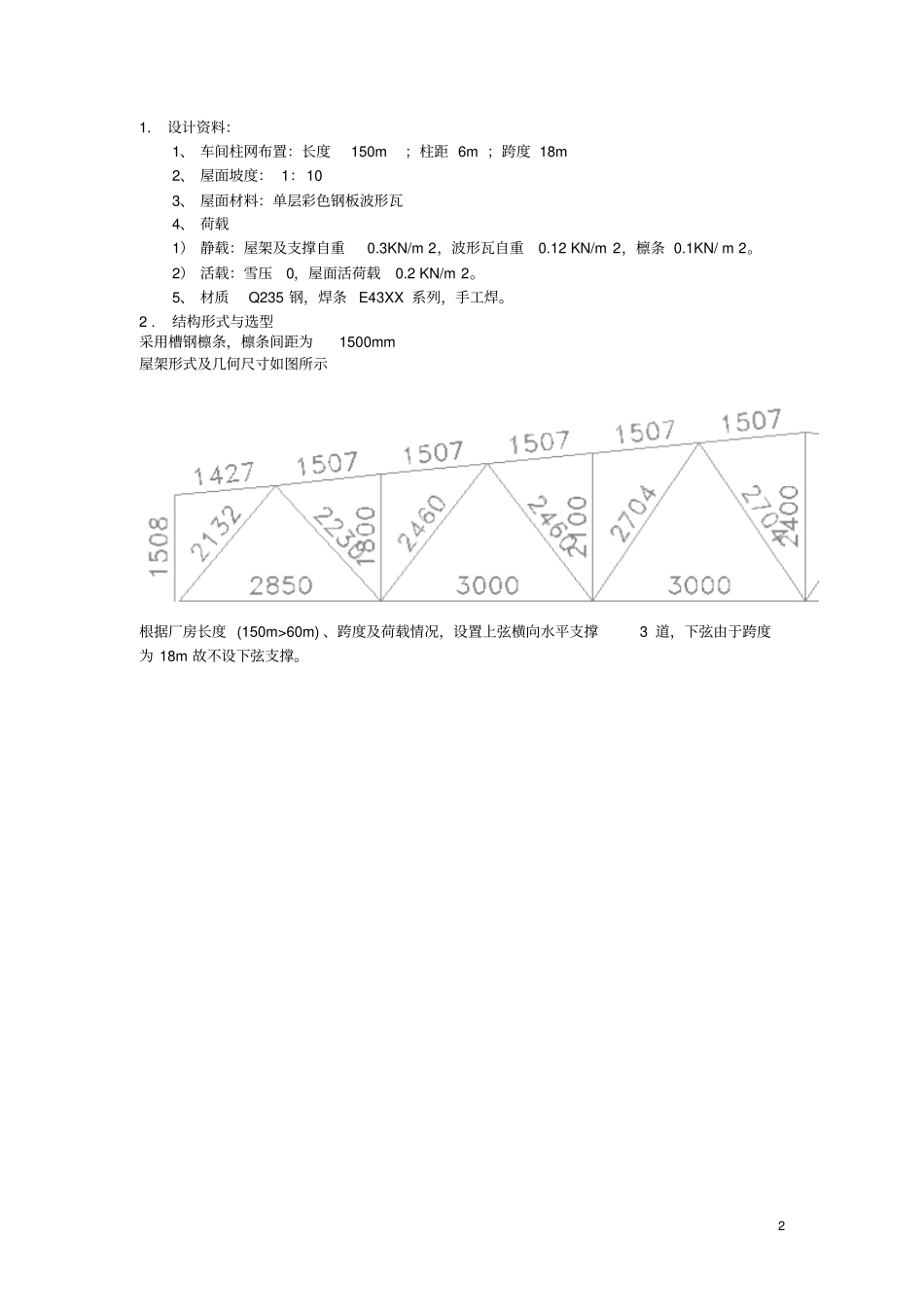

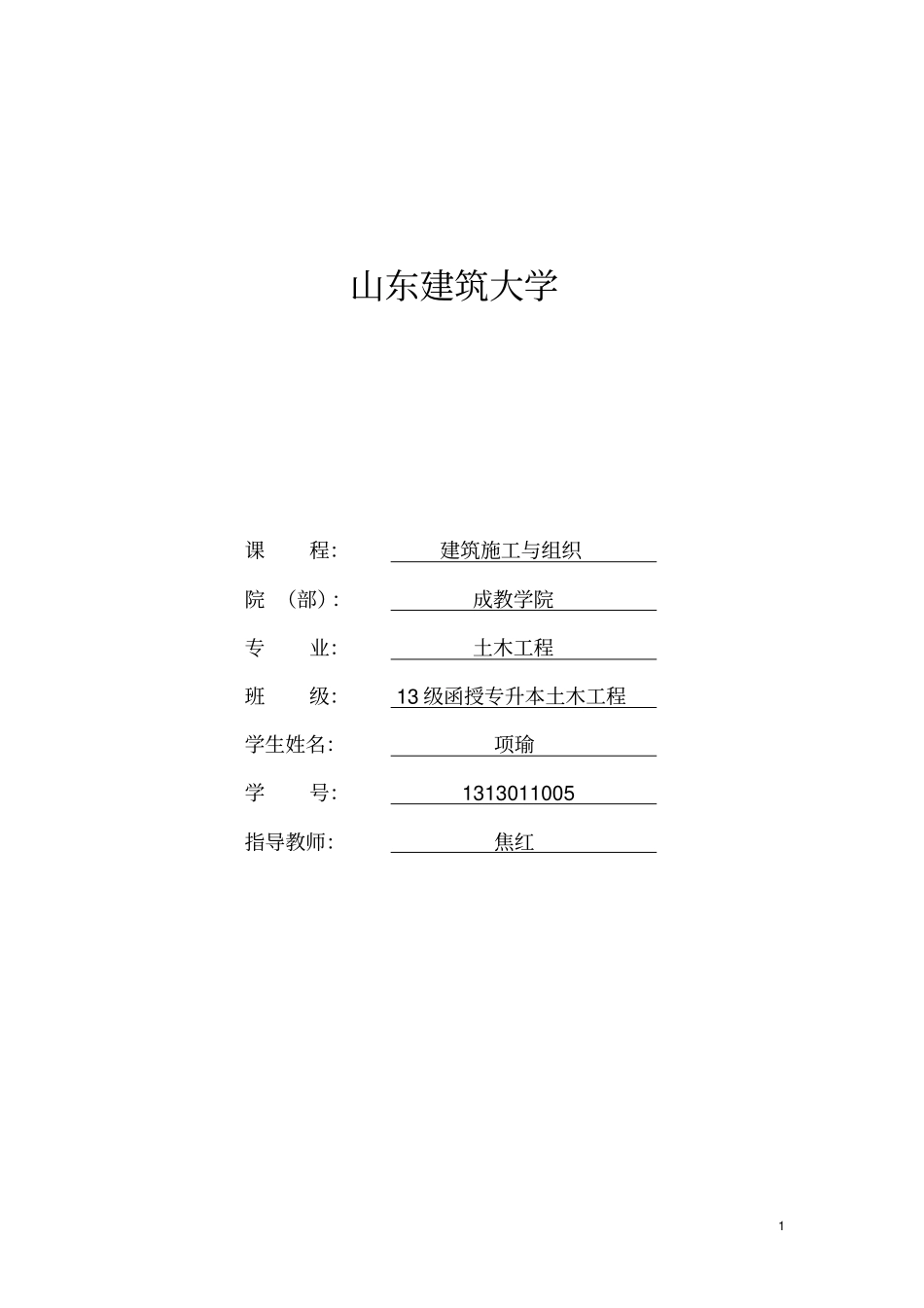

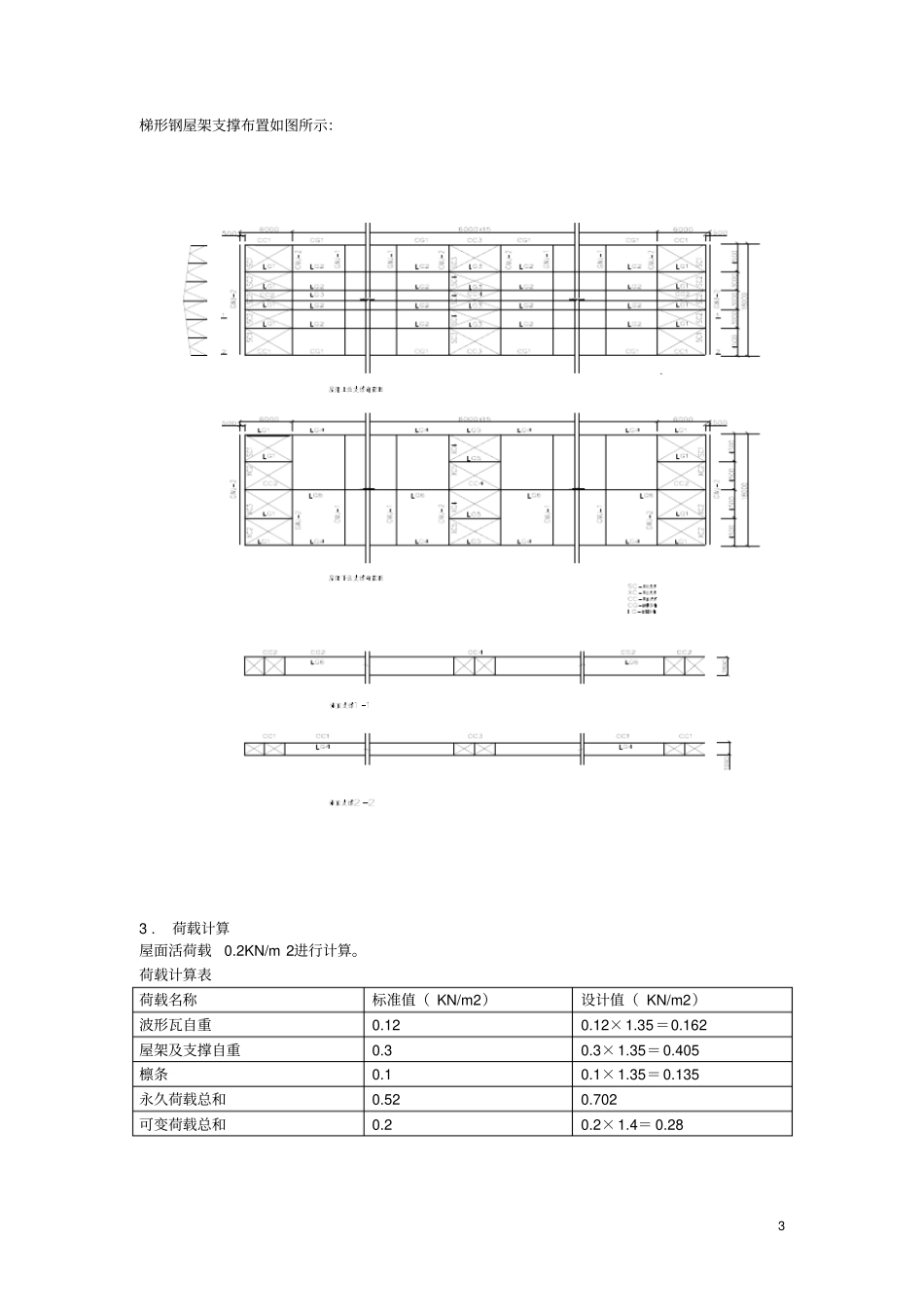

1 山东建筑大学课程：建筑施工与组织院 （部）：成教学院专业：土木工程班级：13 级函授专升本土木工程学生姓名：项瑜学号：1313011005 指导教师：焦红2 1． 设计资料：1、 车间柱网布置：长度150m ；柱距 6m ；跨度 18m 2、 屋面坡度： 1：10 3、 屋面材料：单层彩色钢板波形瓦4、 荷载1） 静载：屋架及支撑自重0.3KN/m 2，波形瓦自重0.12 KN/m 2，檩条 0.1KN/ m 2。2） 活载：雪压0，屋面活荷载0.2 KN/m 2。5、 材质Q235 钢，焊条 E43XX 系列，手工焊。2 . 结构形式与选型采用槽钢檩条，檩条间距为1500mm 屋架形式及几何尺寸如图所示根据厂房长度 (150m>60m) 、跨度及荷载情况，设置上弦横向水平支撑3 道，下弦由于跨度为 18m 故不设下弦支撑。3 梯形钢屋架支撑布置如图所示：3 . 荷载计算屋面活荷载0.2KN/m 2进行计算。荷载计算表荷载名称标准值（ KN/m2）设计值（ KN/m2）波形瓦自重0.12 0.12×1.35＝0.162 屋架及支撑自重0.3 0.3×1.35＝0.405 檩条0.1 0.1×1.35＝0.135 永久荷载总和0.52 0.702 可变荷载总和0.2 0.2×1.4＝ 0.28 4 荷载组合方法：1、全跨永久荷载1F ＋全跨可变荷载2F2、全跨永久荷载1F ＋半跨可变荷载2F3、全跨屋架（包括支撑）自重3F ＋半跨屋面板自重4F ＋半跨屋面活荷载2F4. 内力计算计算简图如下5 屋架构件内力组合表杆件名称杆件编号单位荷载F＝ 1 静载作用（ KN/m2）活载（ KN/m2）0.7 杆件内力计 算内力在左在右全跨全部恒载3.578 屋架支撑0.608 大型屋面板1.89 在左在右全部组 合一组 合二组 合三在左在右全部上弦杆AB 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 BC -4.69 -2.16 -6.23 -22.28 -3.79 -8.86 -4.09 -11.77 -3.28 -1.51 -4.36 -143.84 -138.02 -86.01 -143.84 CD -4.68 -2.16 -6.22 -22.25 -3.78 -8.85 -4.08 -11.75 -3.28 -1.51 -4.35 -143.63 -137.83 -85.89 -143.63 DE -6.21 -3.93 -9.00 -32.19 -5.47 -11.73 -7.42 -17.01 -4.34 -2.75 -6.30 -207.85 -197.30 -116.34 -207.85 EF -6.20 -3.92 -8.99 -32.17 -5.47 -11.72 -7.42 -16.99 -4.34 -2.75 -6.29 -207.70 -197.15 -116.26 -207.70 FG -5.32 -5.32 -9.10 -32.57 -5.54 -10.06 -10.06 -17.21 -3.73 -3.73 -6.37 -210.32 -196.0...
