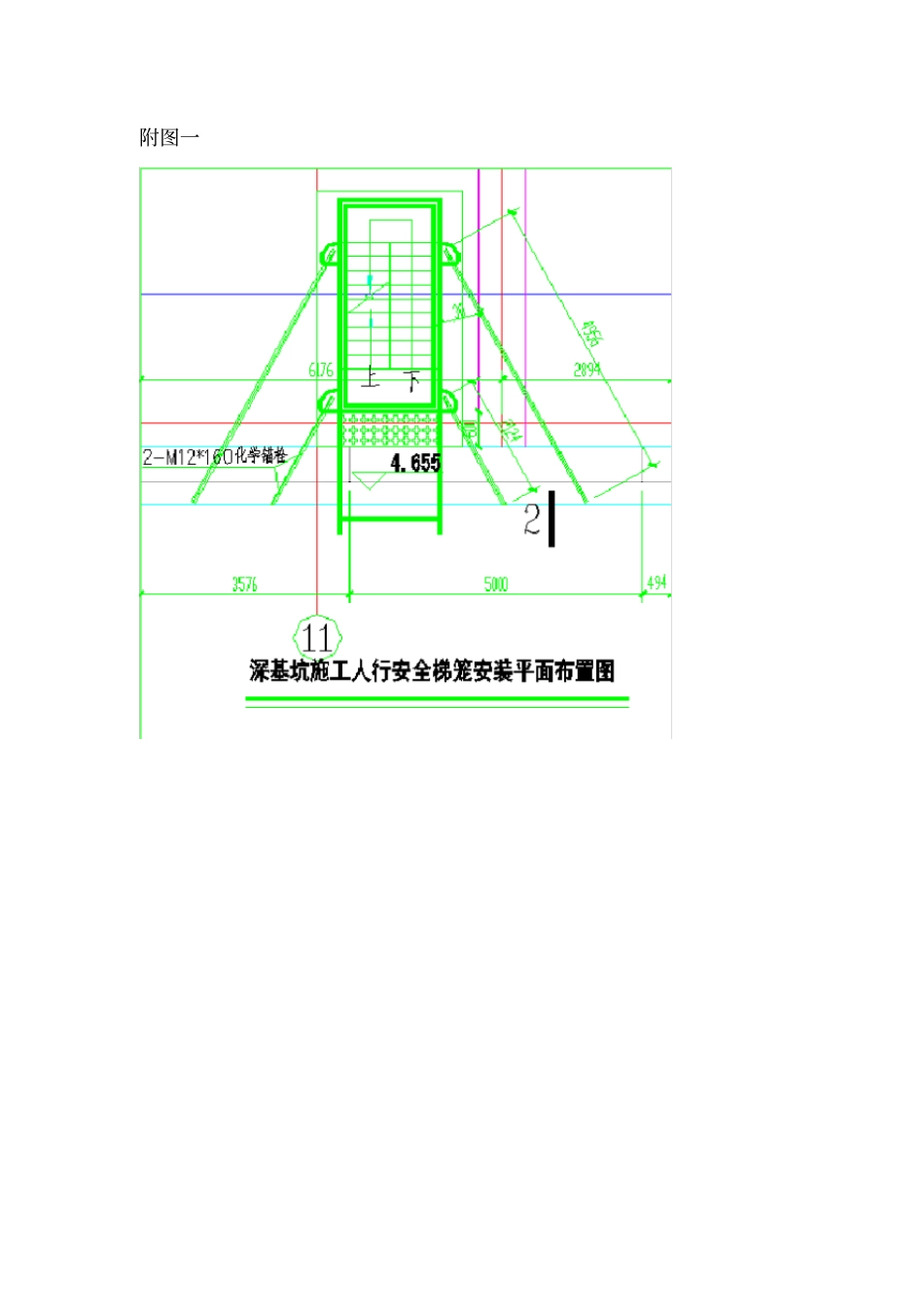

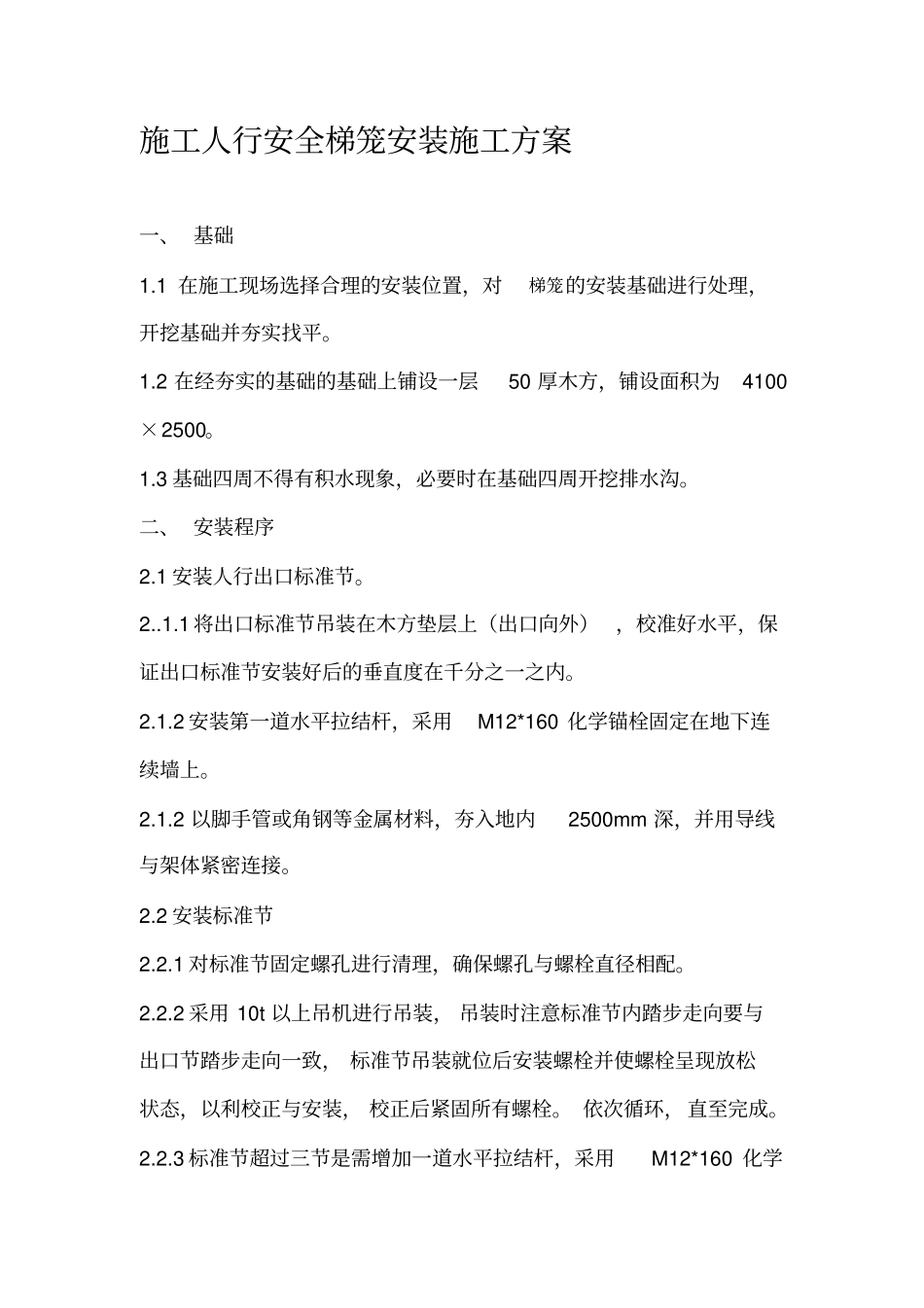

施工人行安全梯笼安装施工方案一、 基础1.1 在施工现场选择合理的安装位置，对梯笼的安装基础进行处理，开挖基础并夯实找平。1.2 在经夯实的基础的基础上铺设一层50 厚木方，铺设面积为4100×2500。1.3 基础四周不得有积水现象，必要时在基础四周开挖排水沟。二、 安装程序2.1 安装人行出口标准节。2..1.1 将出口标准节吊装在木方垫层上（出口向外），校准好水平，保证出口标准节安装好后的垂直度在千分之一之内。2.1.2 安装第一道水平拉结杆，采用M12*160 化学锚栓固定在地下连续墙上。2.1.2 以脚手管或角钢等金属材料，夯入地内2500mm 深，并用导线与架体紧密连接。2.2 安装标准节2.2.1 对标准节固定螺孔进行清理，确保螺孔与螺栓直径相配。2.2.2 采用 10t 以上吊机进行吊装， 吊装时注意标准节内踏步走向要与出口节踏步走向一致， 标准节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装， 校正后紧固所有螺栓。 依次循环，直至完成。2.2.3 标准节超过三节是需增加一道水平拉结杆，采用M12*160 化学锚栓固定在地下连续墙上。2.3 安装入口节2.3.1 入口节吊装时注意安全门开启方向。2.3.2 入口节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。2.3.3 安装水平拉结杆，采用 M12*160 化学锚栓固定在地下连续墙上。2.4 安装入口通道2.4.1 入口通道与入口节门槛尽量保持水平。2.4.2 入口通道采用 50 厚木方铺设， 上面每 500mm 加设一道防滑条。2.4.2 入口通道安装完成后两边采用Φ48mm 钢管搭设 1.2m 高防护栏杆。梯笼使用过程中需随挖土深度进行加节，加节过程同安装程序。三、安全与维护3.1 梯笼内需安装 24v 安全电源照明行灯。3.2 定期对梯笼连接螺栓进行维护，如发现松动及时进行紧固。3.3 定期对梯笼对垂直度进行测量，如发现倾斜及时进行校正。四、附安装图附图一附图二附图三附图四轨道交通 12 号线申江站施工人行安全梯笼安装工程施工方案上海山宗建筑工程有限公司
