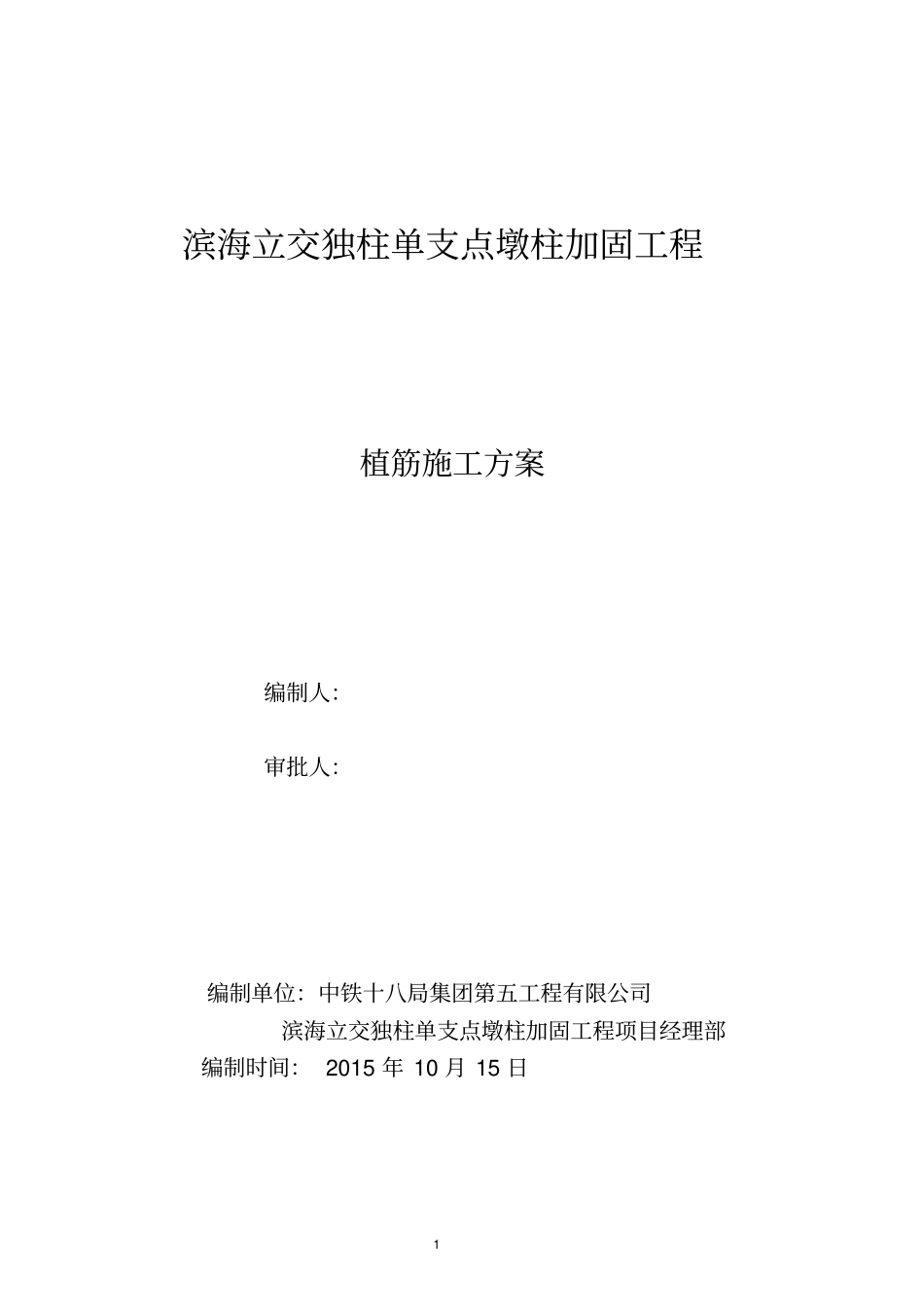

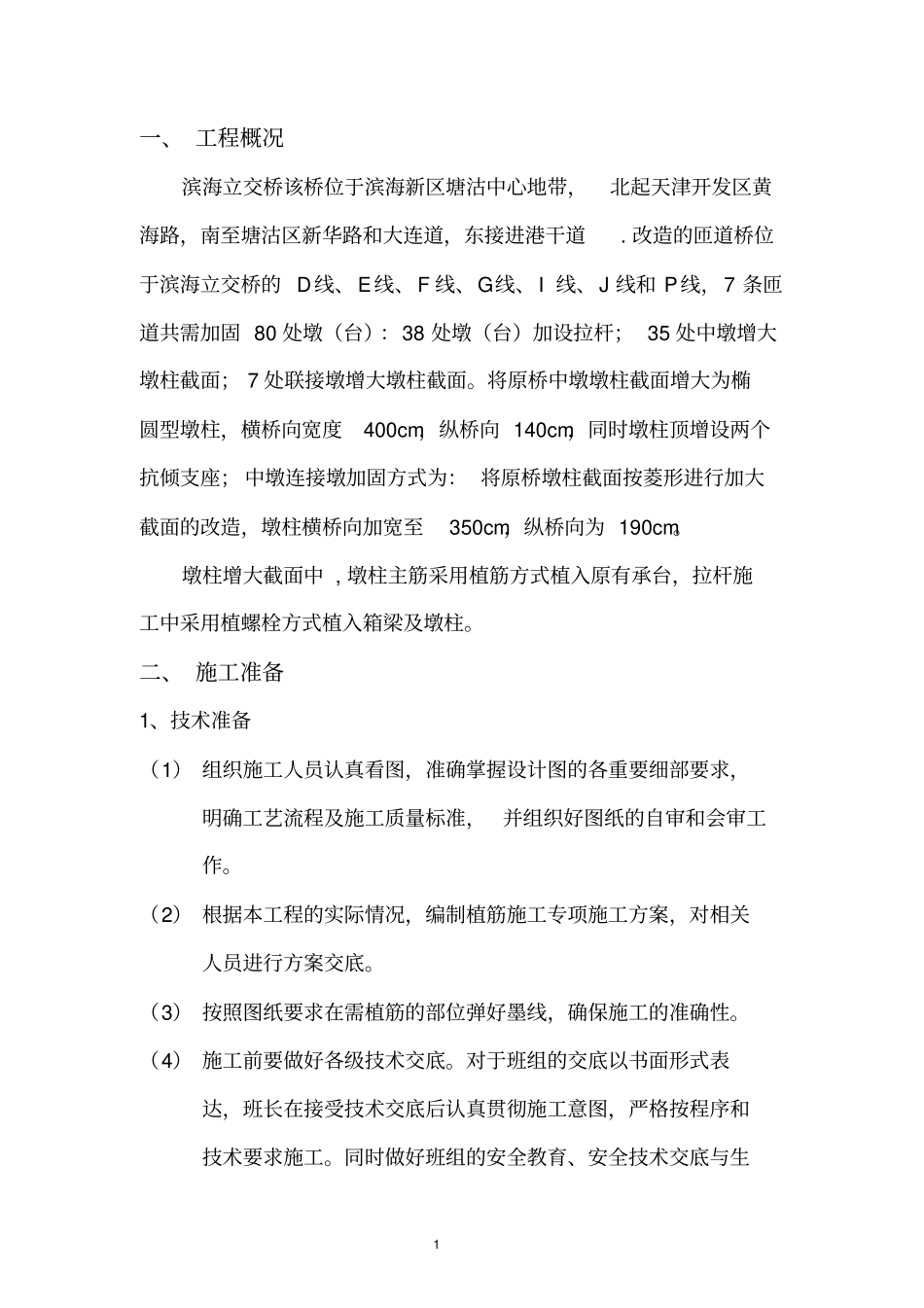

1 滨海立交独柱单支点墩柱加固工程植筋施工方案编制人：审批人：编制单位：中铁十八局集团第五工程有限公司滨海立交独柱单支点墩柱加固工程项目经理部编制时间： 2015 年 10 月 15 日1 一、 工程概况滨海立交桥该桥位于滨海新区塘沽中心地带，北起天津开发区黄海路，南至塘沽区新华路和大连道，东接进港干道. 改造的匝道桥位于滨海立交桥的 D线、E线、F 线、G线、I 线、J 线和 P线，7 条匝道共需加固 80 处墩（台）：38 处墩（台）加设拉杆； 35 处中墩增大墩柱截面； 7 处联接墩增大墩柱截面。将原桥中墩墩柱截面增大为椭圆型墩柱，横桥向宽度400cm，纵桥向 140cm，同时墩柱顶增设两个抗倾支座； 中墩连接墩加固方式为： 将原桥墩柱截面按菱形进行加大截面的改造，墩柱横桥向加宽至350cm，纵桥向为 190cm。墩柱增大截面中 , 墩柱主筋采用植筋方式植入原有承台，拉杆施工中采用植螺栓方式植入箱梁及墩柱。二、 施工准备1、技术准备（1） 组织施工人员认真看图，准确掌握设计图的各重要细部要求，明确工艺流程及施工质量标准，并组织好图纸的自审和会审工作。（2） 根据本工程的实际情况，编制植筋施工专项施工方案，对相关人员进行方案交底。（3） 按照图纸要求在需植筋的部位弹好墨线，确保施工的准确性。（4） 施工前要做好各级技术交底。对于班组的交底以书面形式表达，班长在接受技术交底后认真贯彻施工意图，严格按程序和技术要求施工。同时做好班组的安全教育、安全技术交底与生2 产技术交底一起下达到班组。（5） 施工前，各种设备均应做好检修和保养，试运转合格。（6） 根据临电的平面布置，布好电路，确保现场的生产用电及照明工作。2、材料准备（1） 按照进度计划要求组织材料进场，选定堆放场所并分类放置，做好台账和保管工作。（2） 原材料必须符合设计要求， 使用前要对原材料的主要技术性能进行检验（见证取样） ，合格者才能使用。（3） 使用的钢筋要平直，并去污除锈。（4） 植筋工程量墩柱加固 : φ 25 钢筋 1136 根，φ 28 钢筋 1136 根，拉杆植螺栓φ 32 螺栓 376 根，φ 25 螺栓 772 根，φ 27 螺栓 304根。3、施工机具（1） 化学植筋机具应根据现场情况和环境条件来选择。如：电锤，角磨机或钢丝刷，空压机等。（2） 电锤，角磨机或钢丝刷，注胶器等设备能力应满足施工进度要求。三、 植筋施工方法施工的工艺流程： 定位 →钻孔 → 清孔 →灌注胶...
