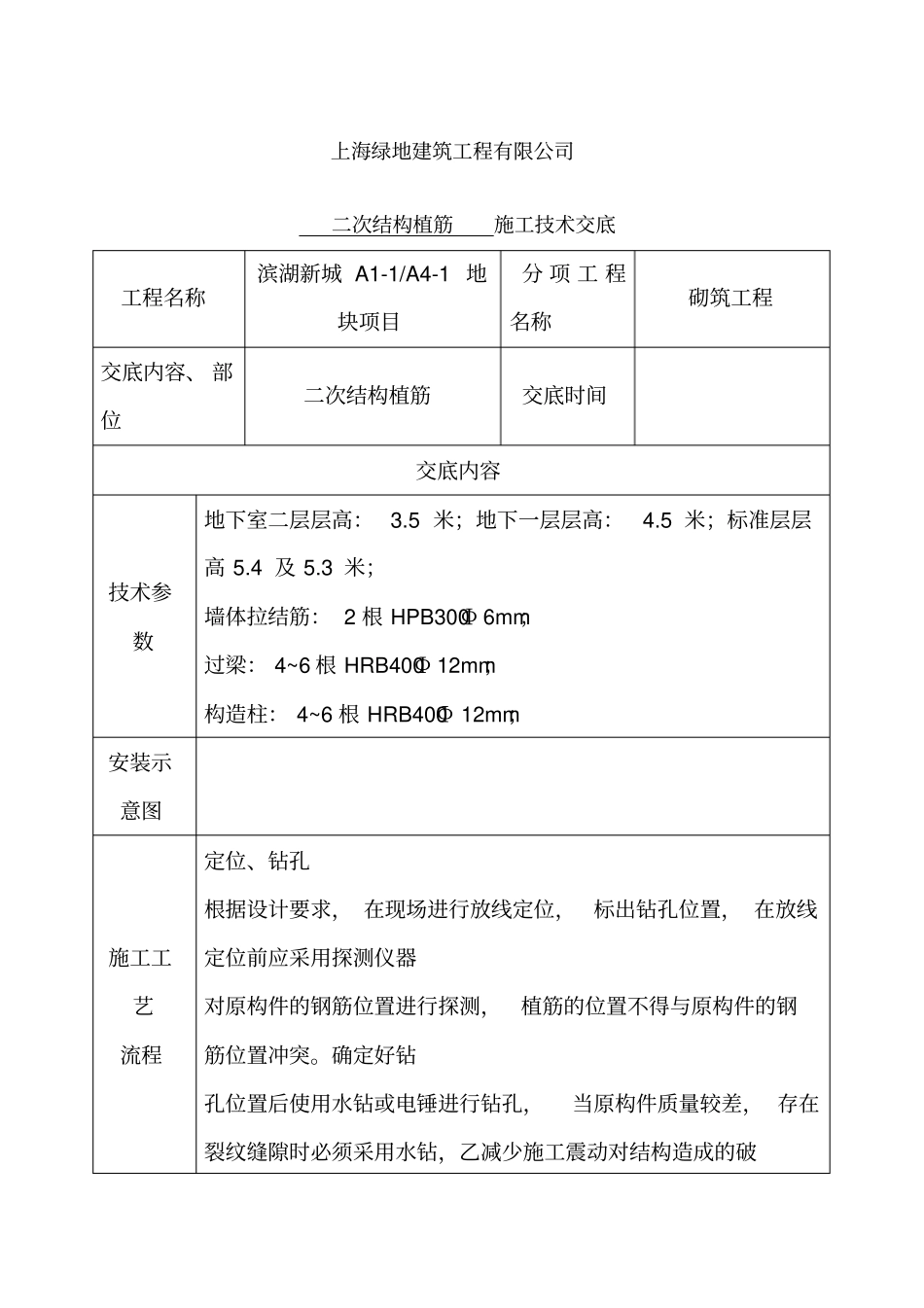

上海绿地建筑工程有限公司二次结构植筋施工技术交底工程名称滨湖新城 A1-1/A4-1 地块项目分 项 工 程名称砌筑工程交底内容、 部位二次结构植筋交底时间交底内容技术参数地下室二层层高： 3.5 米；地下一层层高：4.5 米；标准层层高 5.4 及 5.3 米；墙体拉结筋： 2 根 HPB300Φ 6mm；过梁： 4~6 根 HRB400Φ 12mm；构造柱： 4~6 根 HRB400Φ 12mm；安装示意图施工工艺流程定位、钻孔根据设计要求， 在现场进行放线定位，标出钻孔位置， 在放线定位前应采用探测仪器对原构件的钢筋位置进行探测，植筋的位置不得与原构件的钢筋位置冲突。确定好钻孔位置后使用水钻或电锤进行钻孔，当原构件质量较差， 存在裂纹缝隙时必须采用水钻，乙减少施工震动对结构造成的破坏，一般情况下钢筋植筋大于18mm的植筋孔宜采用水钻成孔。植筋孔径大小为d+4～8mm，一般情况下各直径钢筋对应的孔径大小见表 2.1 。若基材上存在受力钢筋，钻孔位置可适当调整， 但均宜植在箍筋内侧 ( 对梁、柱 ) 或分布筋内侧 ( 对板、剪力墙 ) 。表 2.1 植筋直径与对应的钻孔直径钢筋直径 d(mm) 钻孔直径 D(mm) 钢筋直径 d(mm) 钻孔直径 D(mm) 6 8 18 22 8 12 20 28 10 14 22 30 12 16 25 32 14 18 28 35 16 20 32 40 植筋孔清理和验收1．钻孔完成后，将孔周围灰尘清理干净，用气泵、钢丝刷清孔，对重要构件要作到三吹两刷，即吹孔三次、清刷两次。其余构件清孔应根据设计要求进行。清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内最终达到清洁干燥。2. 如遇成孔部位较潮湿的情况，还须用加热棒， 对所成的孔进行干燥处理。3. 清孔后用干净棉丝将清洁过的孔封堵严密，以防有灰尘和异物落入。4. 植筋孔清理完成后， 组织相关方进行隐蔽验收，并作好验收记录，验收记录见附表一。钢筋除锈1. 植筋用钢筋必须做好除锈清理，采用磨光机固定钢丝刷对钢筋的除锈部位进行打磨，要求除锈长度大于锚固长度50mm左右。2. 普通没有锈蚀的钢筋， 应用角磨机和钢丝刷将除锈清理长度范围内的钢筋表面打磨出光泽，严重锈蚀的钢筋不能作为植筋使用。3. 若钢筋粘有油污，应用丙酮将其清洗干净。4. 在植筋前再将钢筋打磨好的部分用棉丝沾丙酮擦拭干净。5. 注植筋胶将植筋胶管置入套筒， 旋上混合器，然后将套筒置入打胶枪内，将胶枪上的混合喷头伸进孔的底部，扣动扳机， 且每一次扣动扳机感觉有明显压力后， 一步...
