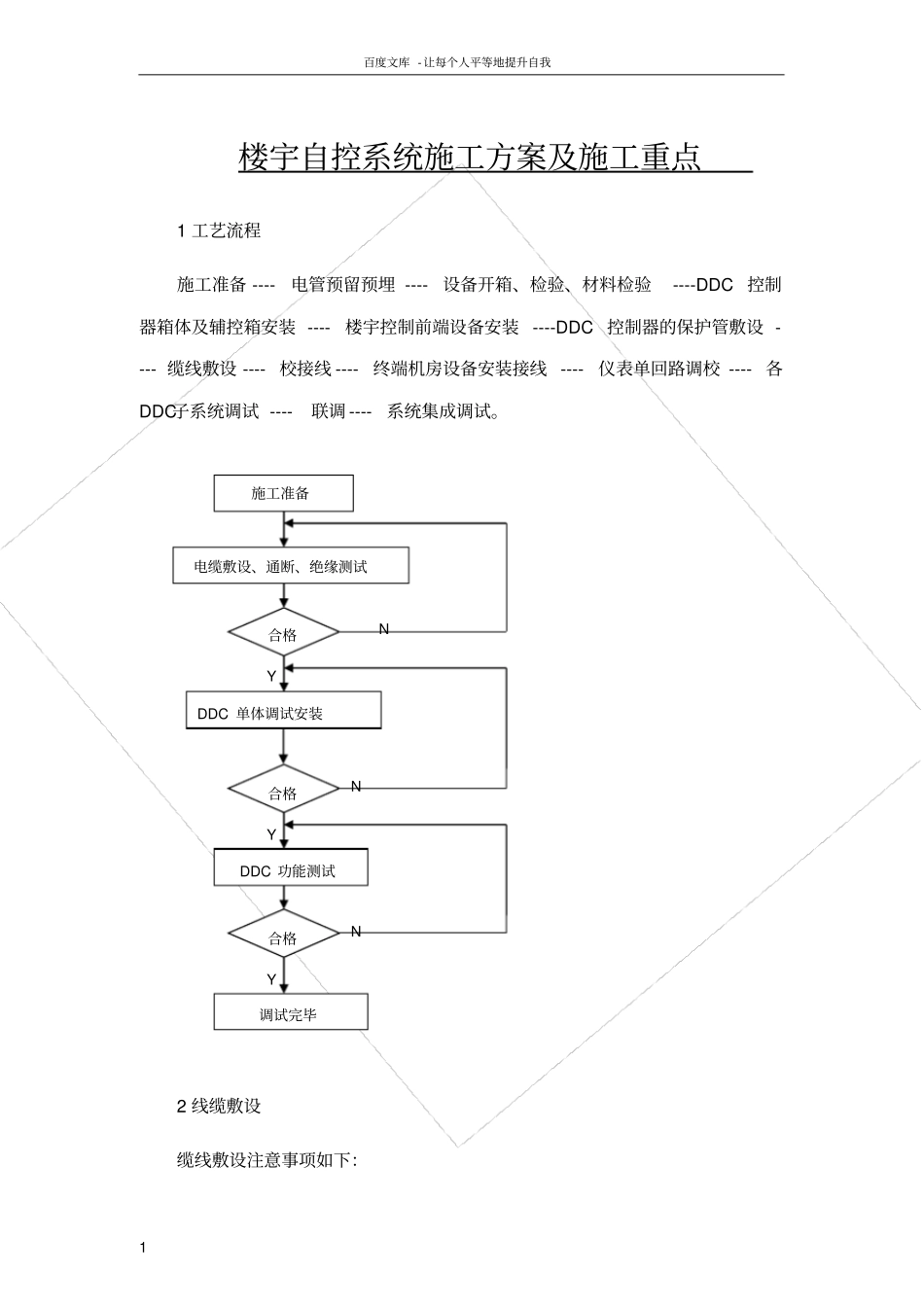

楼宇自控施工方案_第1页
1/18

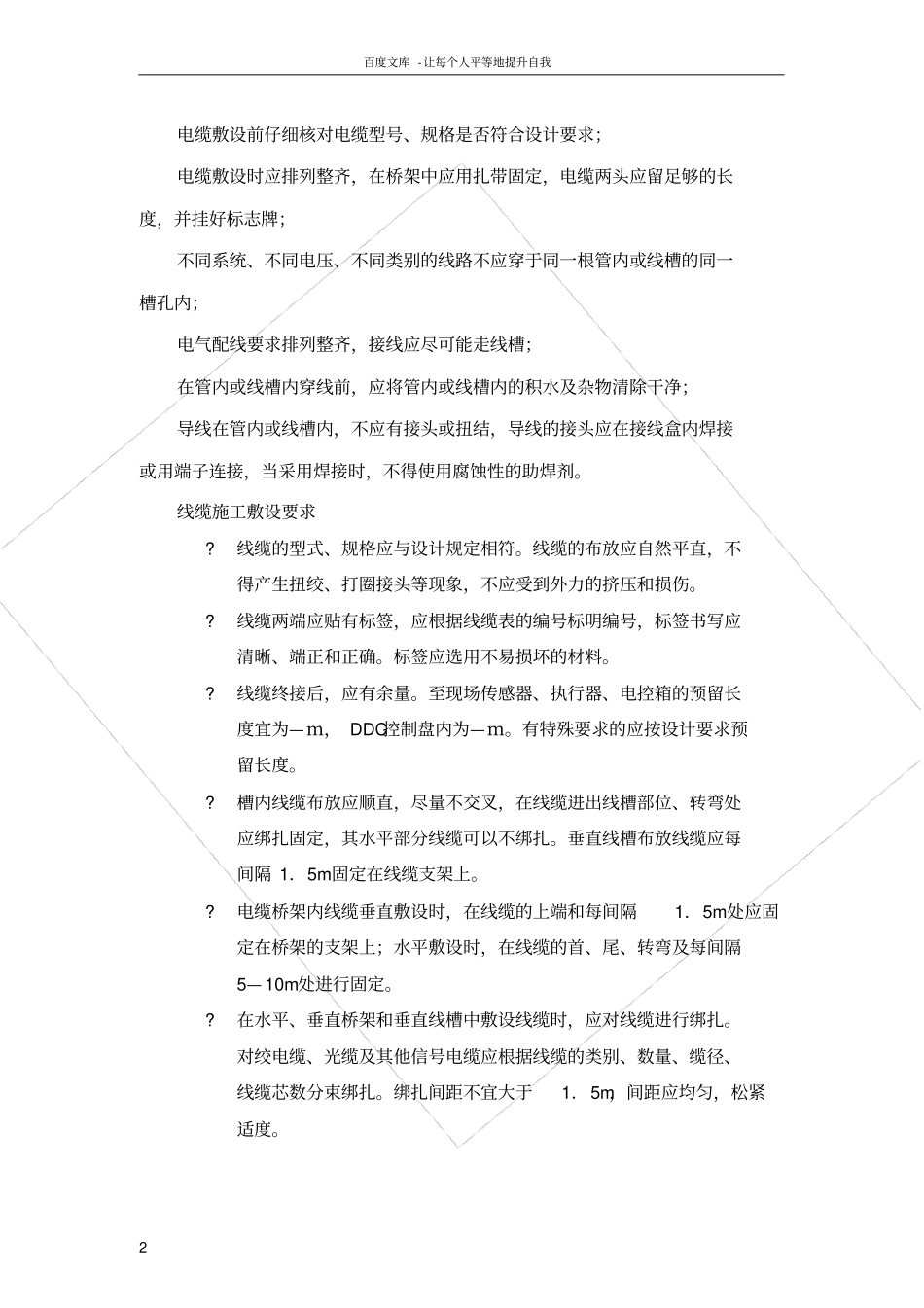

楼宇自控施工方案_第2页
2/18

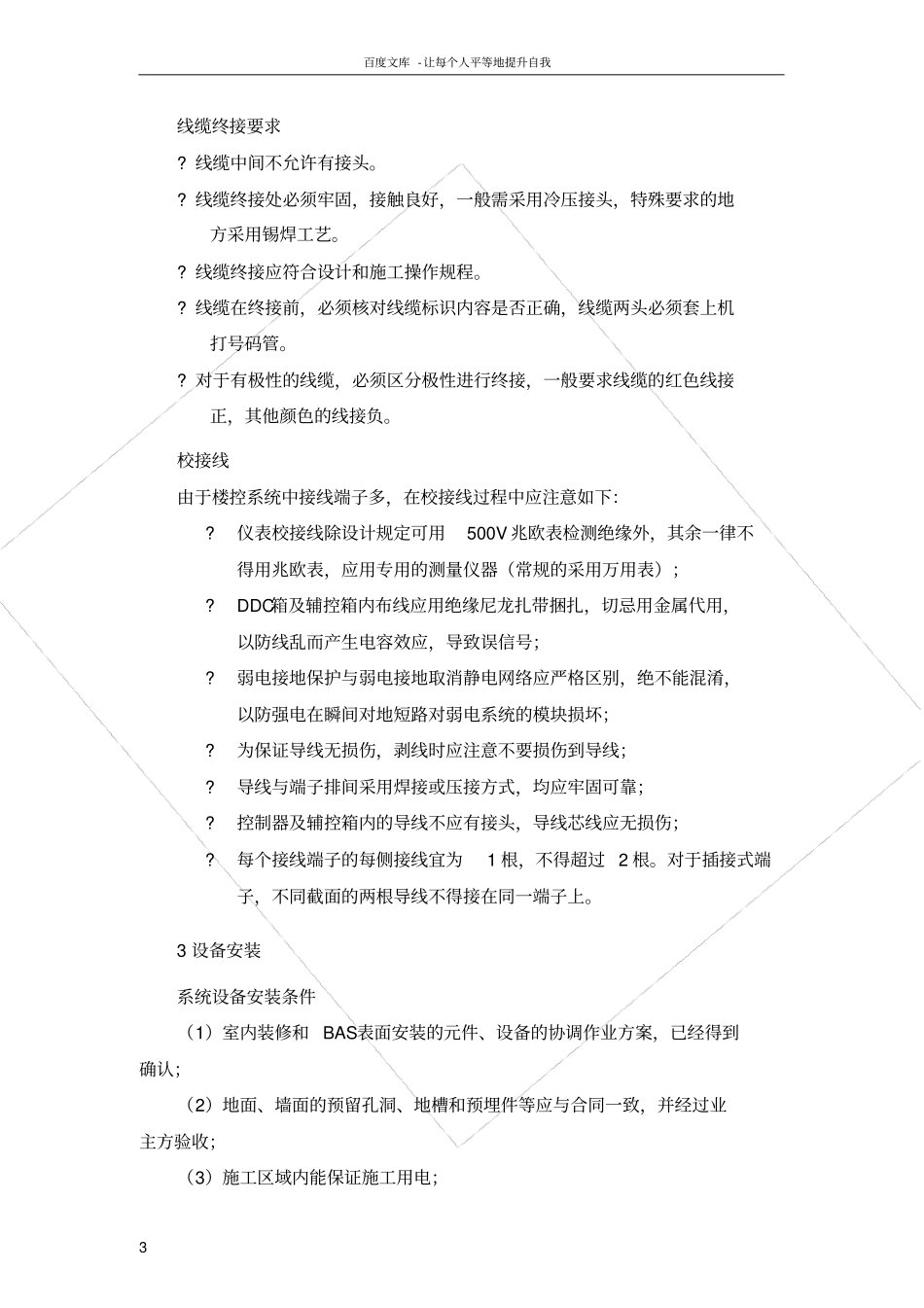

楼宇自控施工方案_第3页
3/18
百度文库 - 让每个人平等地提升自我1 楼宇自控系统施工方案及施工重点1 工艺流程施工准备 ----电管预留预埋 ----设备开箱、检验、材料检验----DDC 控制器箱体及辅控箱安装 ----楼宇控制前端设备安装 ----DDC 控制器的保护管敷设 ---- 缆线敷设 ---- 校接线 ----终端机房设备安装接线 ----仪表单回路调校 ---- 各DDC子系统调试 ----联调 ----系统集成调试。2 线缆敷设缆线敷设注意事项如下:施工准备DDC 单体调试安装电缆敷设、通断、绝缘测试DDC 功能测试合格合格合格调试完毕Y N Y Y N N 百度文库 - 让每个人平等地提升自我2 电缆敷设前仔细核对电缆型号、规格是否符合设计要求;电缆敷设时应排列整齐,在桥架中应用扎带固定,电缆两头应留足够的长度,并挂好标志牌;不同系统、不同电压、不同类别的线路不应穿于同一根管内或线槽的同一槽孔内;电气配线要求排列整齐,接线应尽可能走线槽;在管内或线槽内穿线前,应将管内或线槽内的积水及杂物清除干净;导线在管内或线槽内,不应有接头或扭结,导线的接头应在接线盒内焊接或用端子连接,当采用焊接时,不得使用腐蚀性的助焊剂。线缆施工敷设要求?线缆的型式、规格应与设计规定相符。线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受到外力的挤压和损伤。?线缆两端应贴有标签,应根据线缆表的编号标明编号,标签书写应清晰、端正和正确。标签应选用不易损坏的材料。?线缆终接后,应有余量。至现场传感器、执行器、电控箱的预留长度宜为—m, DDC控制盘内为—m。有特殊要求的应按设计要求预留长度。?槽内线缆布放应顺直,尽量不交叉,在线缆进出线槽部位、转弯处应绑扎固定,其水平部分线缆可以不绑扎。垂直线槽布放线缆应每间隔 1.5m固定在线缆支架上。?电缆桥架内线缆垂直敷设时,在线缆的上端和每间隔1.5m处应固定在桥架的支架上;水平敷设时,在线缆的首、尾、转弯及每间隔5— 10m处进行固定。?在水平、垂直桥架和垂直线槽中敷设线缆时,应对线缆进行绑扎。对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀,松紧适度。百度文库 - 让每个人平等地提升自我3 线缆终接要求? 线缆中间不允许有接头。? 线缆终接处必须牢固,接触良好,一般需采用冷压接头,特殊要求的地方采用锡焊工艺。? 线缆终接应符合设计和施工操作规程。? 线缆在终接前,必须核对线缆标识内容是否...
