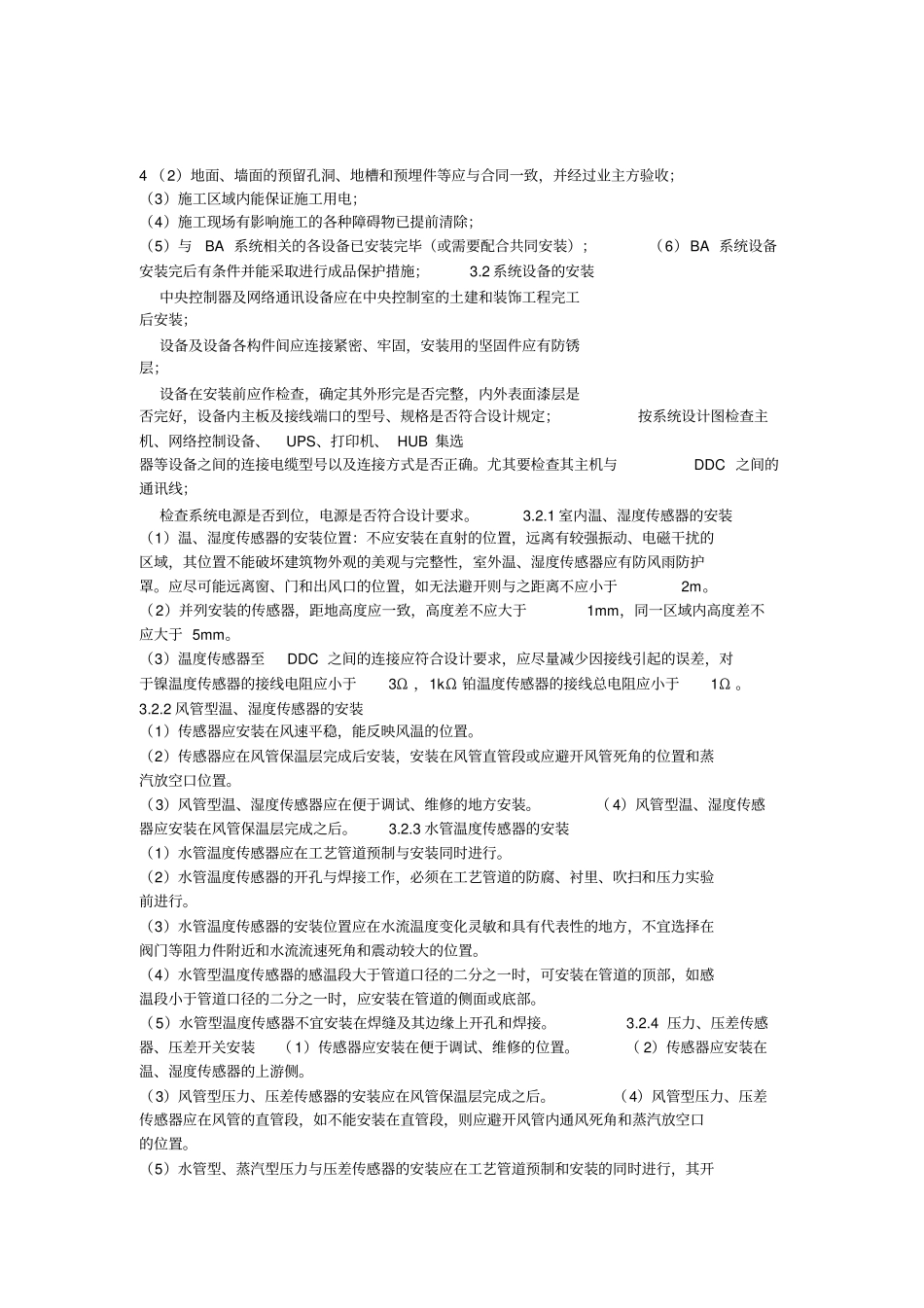

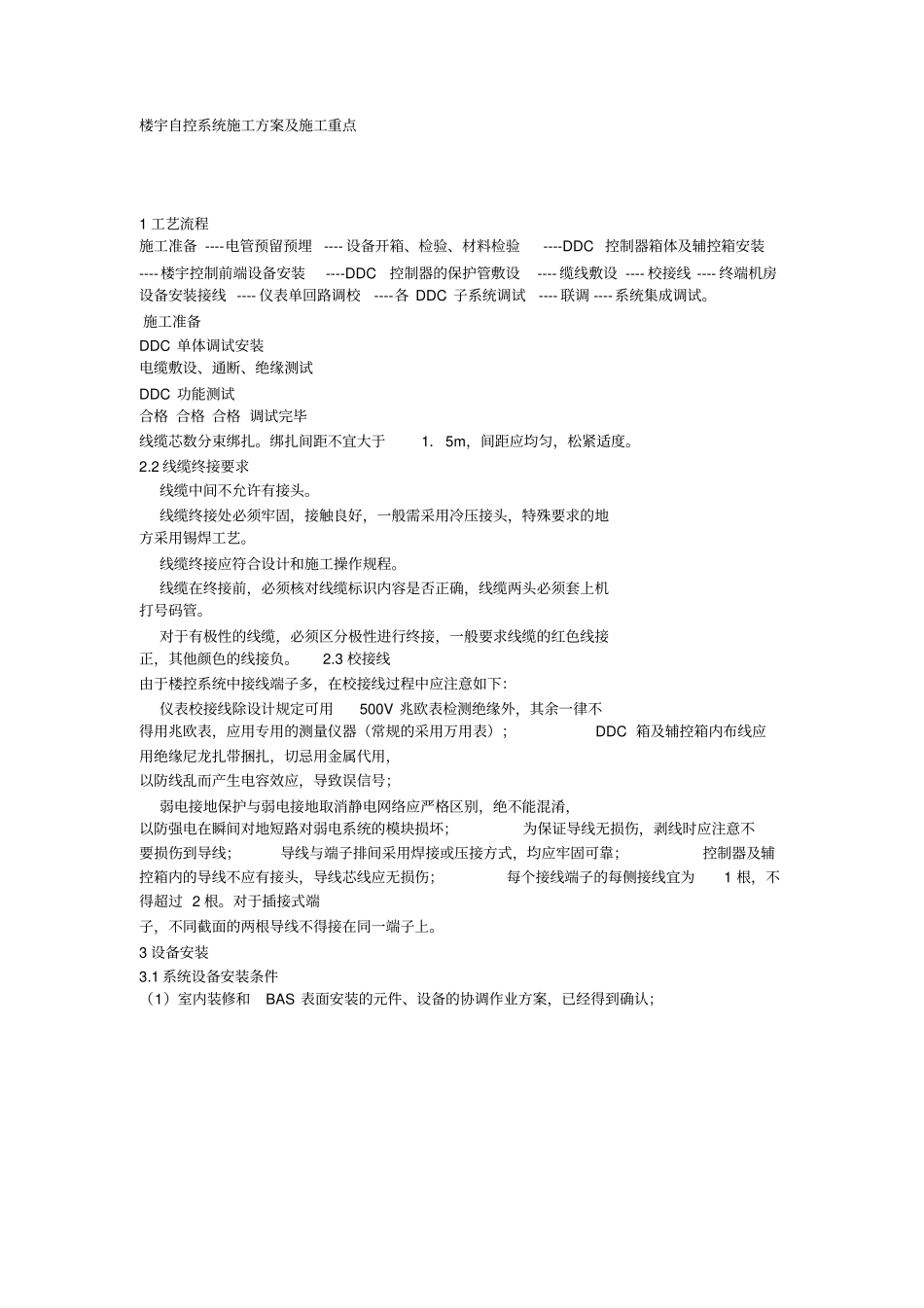

楼宇自控系统施工方案及施工重点1 工艺流程施工准备 ----电管预留预埋 ---- 设备开箱、检验、材料检验----DDC 控制器箱体及辅控箱安装----楼宇控制前端设备安装----DDC控制器的保护管敷设---- 缆线敷设 ---- 校接线 ---- 终端机房设备安装接线 ---- 仪表单回路调校----各 DDC 子系统调试 ---- 联调 ----系统集成调试。施工准备DDC 单体调试安装电缆敷设、通断、绝缘测试DDC 功能测试合格 合格 合格 调试完毕线缆芯数分束绑扎。绑扎间距不宜大于1．5m，间距应均匀，松紧适度。2.2 线缆终接要求线缆中间不允许有接头。线缆终接处必须牢固，接触良好，一般需采用冷压接头，特殊要求的地方采用锡焊工艺。线缆终接应符合设计和施工操作规程。线缆在终接前，必须核对线缆标识内容是否正确，线缆两头必须套上机打号码管。对于有极性的线缆，必须区分极性进行终接，一般要求线缆的红色线接正，其他颜色的线接负。 2.3 校接线由于楼控系统中接线端子多，在校接线过程中应注意如下：仪表校接线除设计规定可用500V 兆欧表检测绝缘外，其余一律不得用兆欧表，应用专用的测量仪器（常规的采用万用表）； DDC 箱及辅控箱内布线应用绝缘尼龙扎带捆扎，切忌用金属代用，以防线乱而产生电容效应，导致误信号；弱电接地保护与弱电接地取消静电网络应严格区别，绝不能混淆，以防强电在瞬间对地短路对弱电系统的模块损坏；为保证导线无损伤，剥线时应注意不要损伤到导线；导线与端子排间采用焊接或压接方式，均应牢固可靠；控制器及辅控箱内的导线不应有接头，导线芯线应无损伤；每个接线端子的每侧接线宜为1 根，不得超过 2 根。对于插接式端子，不同截面的两根导线不得接在同一端子上。3 设备安装3.1 系统设备安装条件（1）室内装修和BAS 表面安装的元件、设备的协调作业方案，已经得到确认；4 （2）地面、墙面的预留孔洞、地槽和预埋件等应与合同一致，并经过业主方验收；（3）施工区域内能保证施工用电；（4）施工现场有影响施工的各种障碍物已提前清除；（5）与BA 系统相关的各设备已安装完毕（或需要配合共同安装）；（6）BA 系统设备安装完后有条件并能采取进行成品保护措施； 3.2 系统设备的安装中央控制器及网络通讯设备应在中央控制室的土建和装饰工程完工后安装；设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈层；设备在安装前应作检查，确定其外形完是否完整，内外表面漆层是否完好，设备内主板及接...
