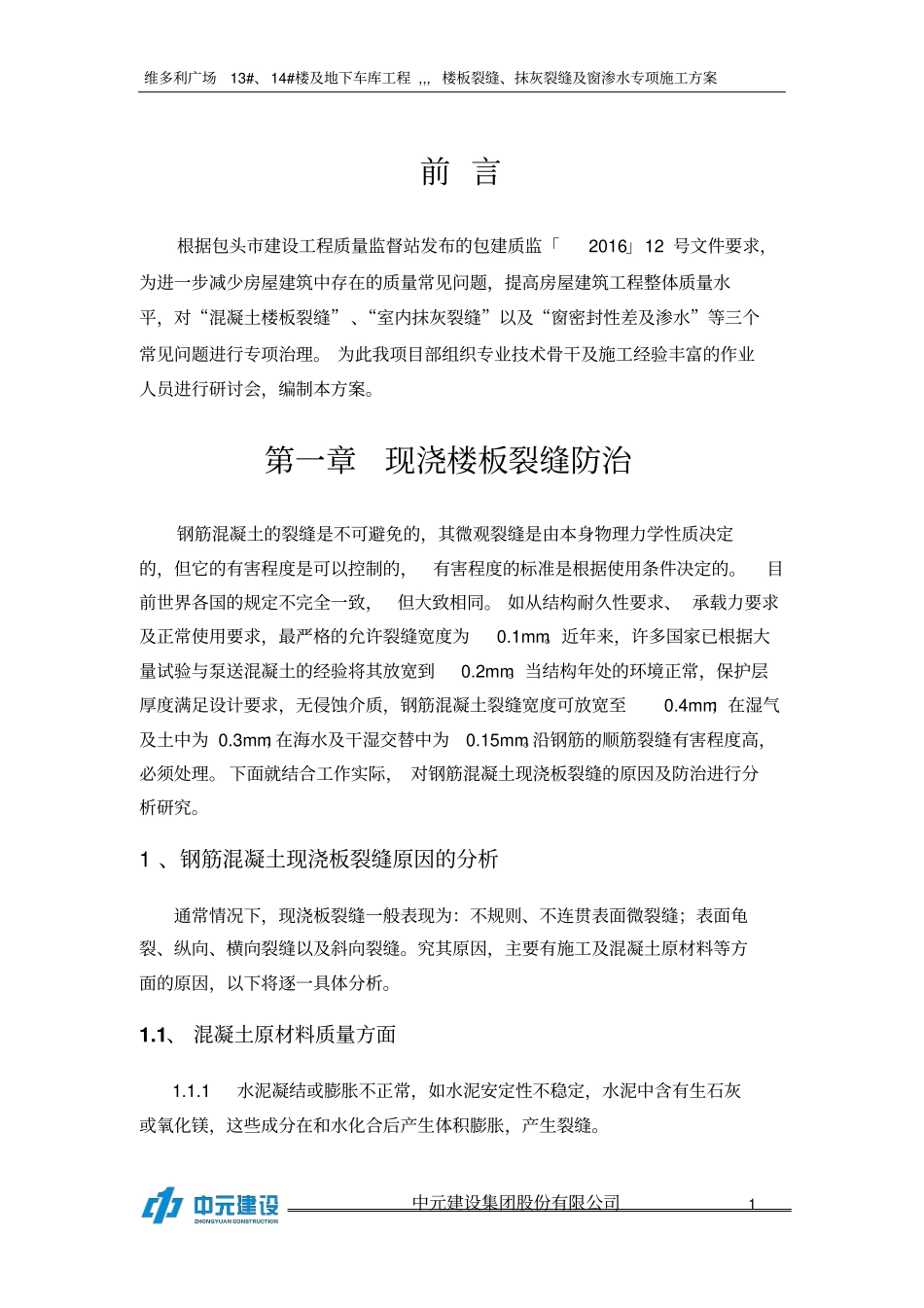

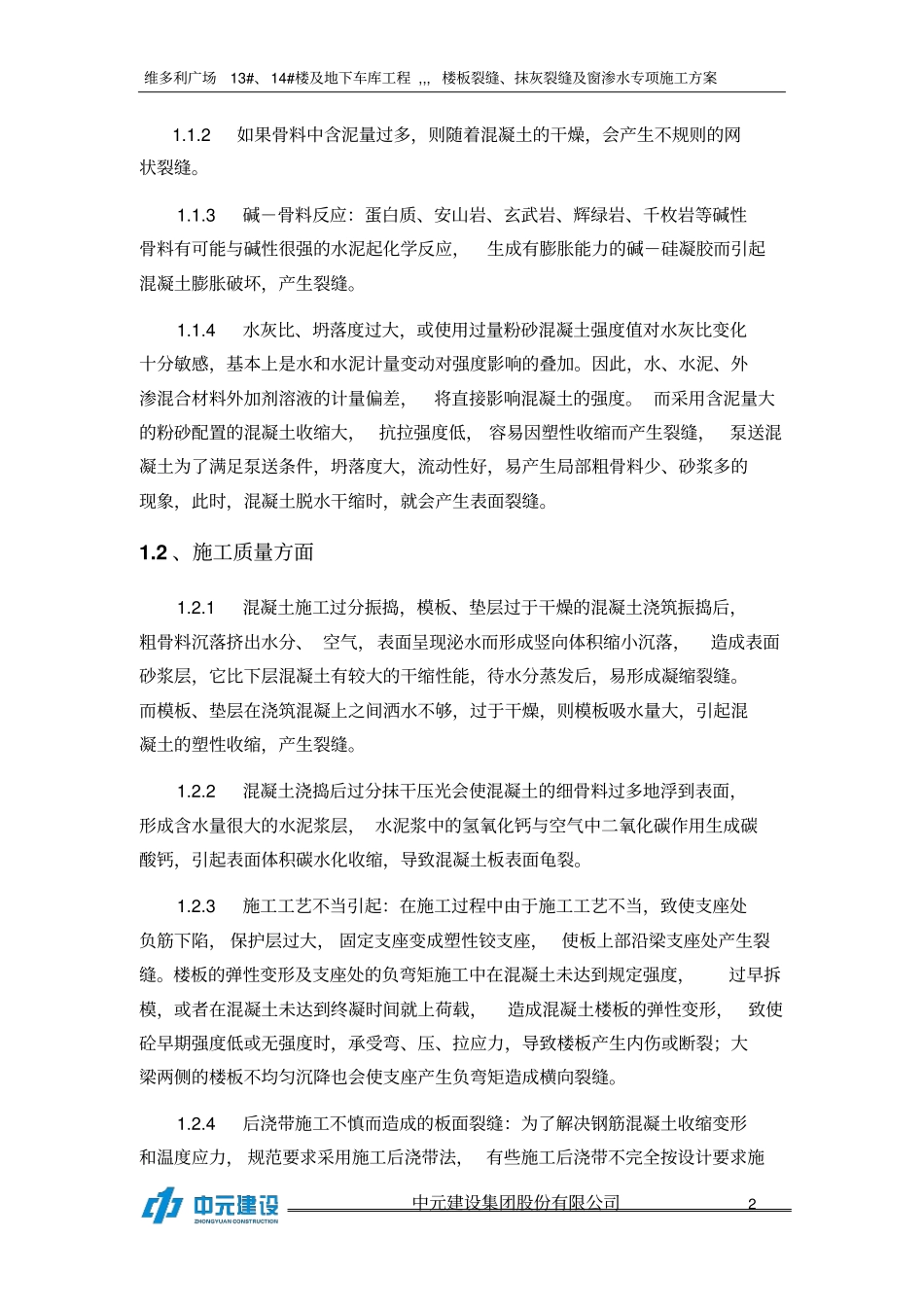

维多利广场13#、14#楼及地下车库工程 ,,, 楼板裂缝、抹灰裂缝及窗渗水专项施工方案中元建设集团股份有限公司 1 前 言根据包头市建设工程质量监督站发布的包建质监「2016」12 号文件要求，为进一步减少房屋建筑中存在的质量常见问题，提高房屋建筑工程整体质量水平，对“混凝土楼板裂缝” 、“室内抹灰裂缝”以及“窗密封性差及渗水”等三个常见问题进行专项治理。 为此我项目部组织专业技术骨干及施工经验丰富的作业人员进行研讨会，编制本方案。第一章现浇楼板裂缝防治钢筋混凝土的裂缝是不可避免的，其微观裂缝是由本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。 如从结构耐久性要求、 承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构年处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为 0.3mm；在海水及干湿交替中为0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。 下面就结合工作实际， 对钢筋混凝土现浇板裂缝的原因及防治进行分析研究。1 、钢筋混凝土现浇板裂缝原因的分析通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工及混凝土原材料等方面的原因，以下将逐一具体分析。1.1、 混凝土原材料质量方面1.1.1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。维多利广场13#、14#楼及地下车库工程 ,,, 楼板裂缝、抹灰裂缝及窗渗水专项施工方案中元建设集团股份有限公司 2 1.1.2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。1.1.3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。1.1.4 水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。 而采用含泥量大的粉砂配置的混凝土收缩大， 抗拉强度低， 容易因塑性收缩而产生裂缝，泵送混凝土为了满足...
