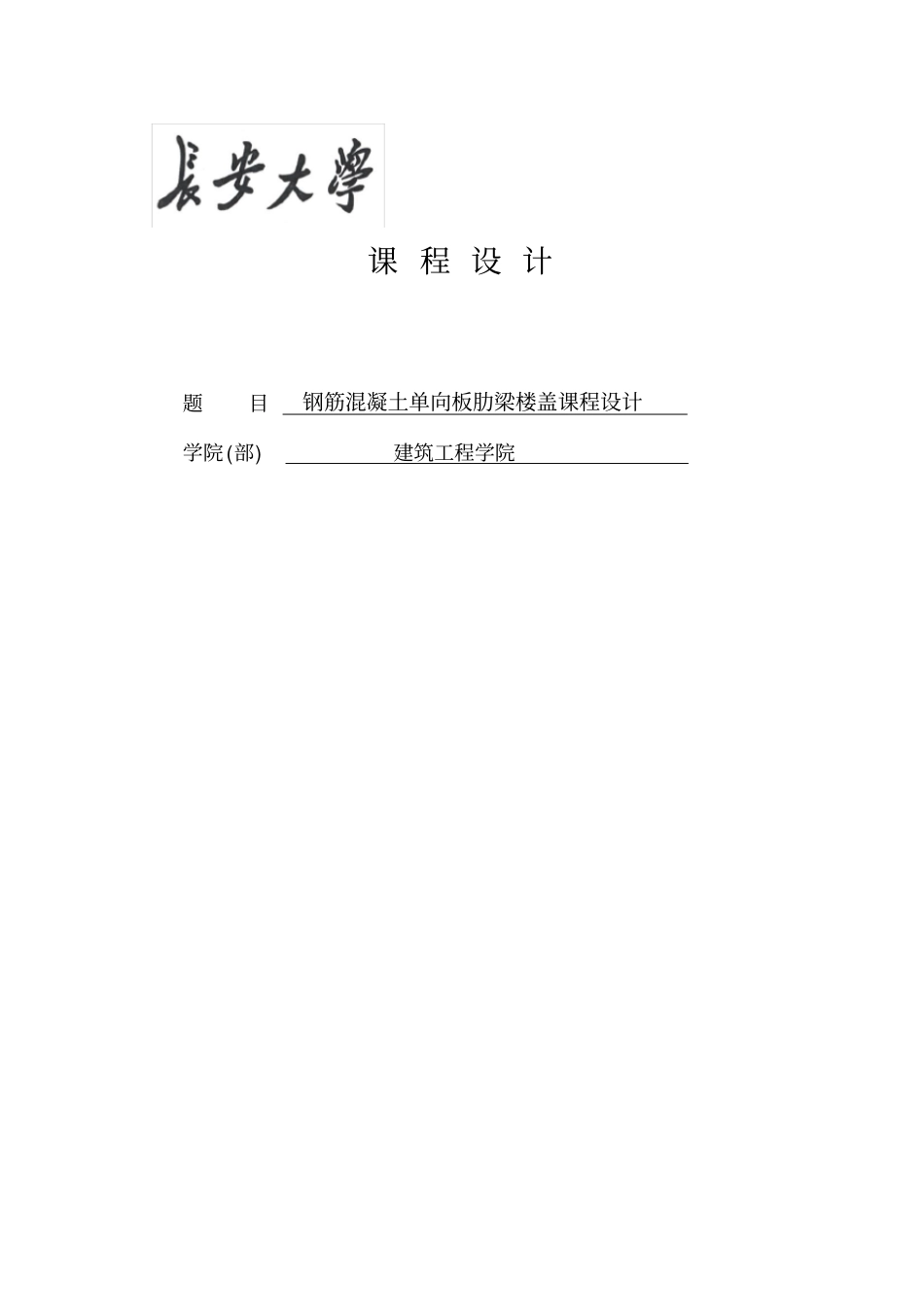

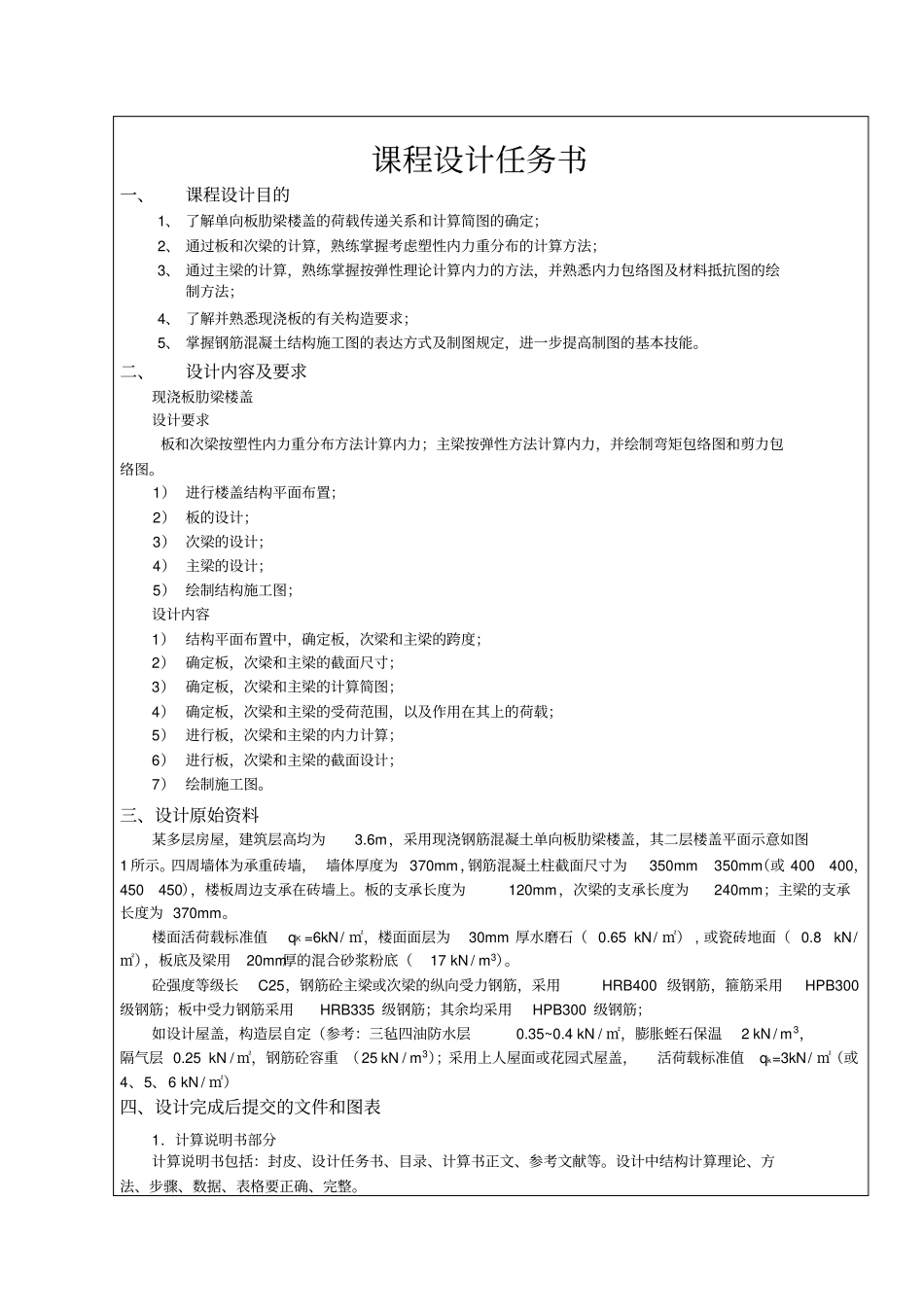

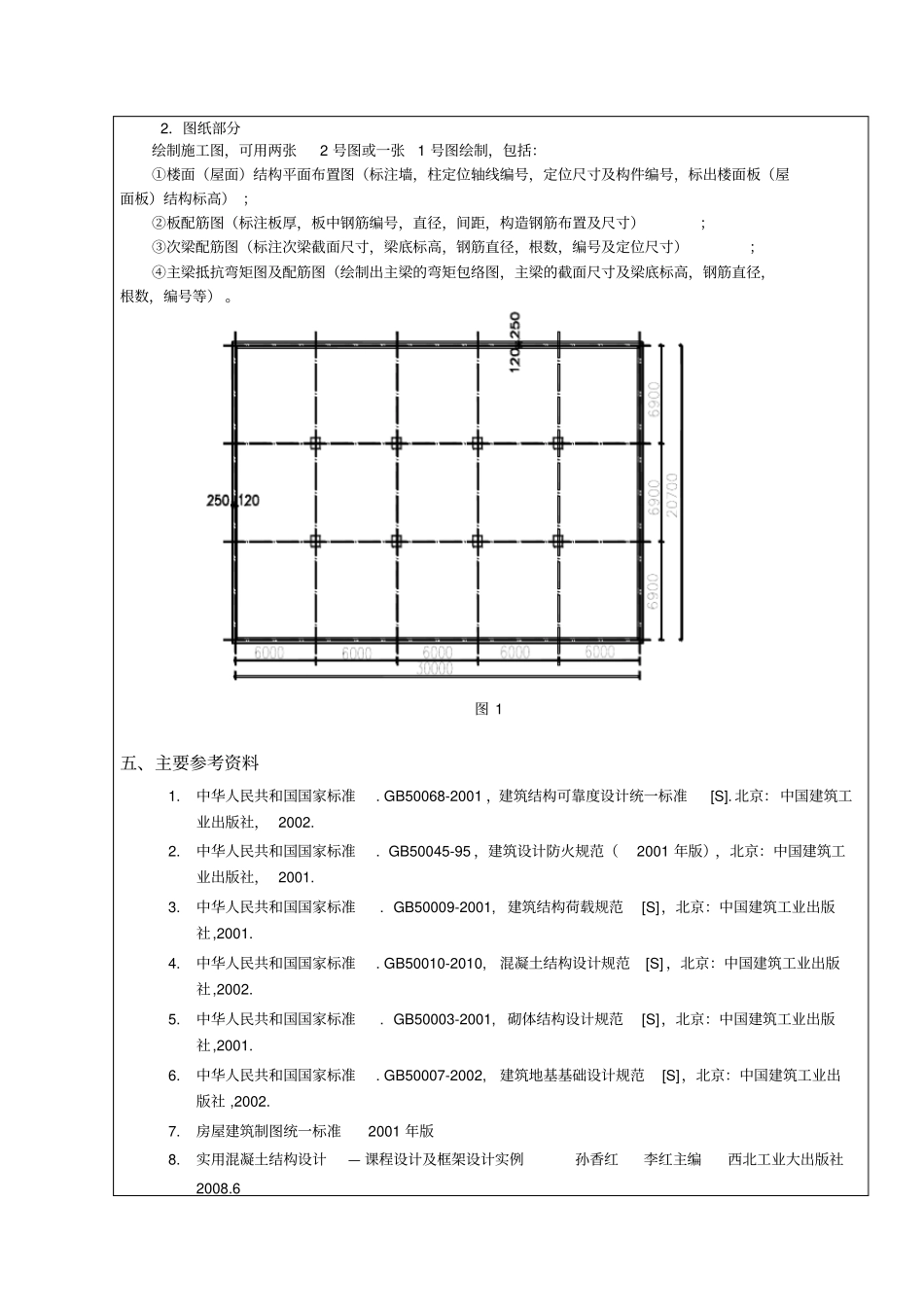

课 程 设 计题目钢筋混凝土单向板肋梁楼盖课程设计学院(部) 建筑工程学院课程设计任务书一、课程设计目的1、 了解单向板肋梁楼盖的荷载传递关系和计算简图的确定；2、 通过板和次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；3、 通过主梁的计算，熟练掌握按弹性理论计算内力的方法，并熟悉内力包络图及材料抵抗图的绘制方法；4、 了解并熟悉现浇板的有关构造要求；5、 掌握钢筋混凝土结构施工图的表达方式及制图规定，进一步提高制图的基本技能。二、设计内容及要求现浇板肋梁楼盖设计要求板和次梁按塑性内力重分布方法计算内力；主梁按弹性方法计算内力，并绘制弯矩包络图和剪力包络图。1） 进行楼盖结构平面布置；2） 板的设计；3） 次梁的设计；4） 主梁的设计；5） 绘制结构施工图；设计内容1） 结构平面布置中，确定板，次梁和主梁的跨度；2） 确定板，次梁和主梁的截面尺寸；3） 确定板，次梁和主梁的计算简图；4） 确定板，次梁和主梁的受荷范围，以及作用在其上的荷载；5） 进行板，次梁和主梁的内力计算；6） 进行板，次梁和主梁的截面设计；7） 绘制施工图。三、设计原始资料某多层房屋，建筑层高均为3.6m，采用现浇钢筋混凝土单向板肋梁楼盖，其二层楼盖平面示意如图1 所示。四周墙体为承重砖墙， 墙体厚度为 370mm，钢筋混凝土柱截面尺寸为350mm350mm（或 400400，450450），楼板周边支承在砖墙上。板的支承长度为120mm，次梁的支承长度为240mm；主梁的支承长度为 370mm。楼面活荷载标准值qK =6kN/ ㎡，楼面面层为30mm 厚水磨石（ 0.65 kN/ ㎡） , 或瓷砖地面（ 0.8kN/㎡），板底及梁用20mm厚的混合砂浆粉底（17 kN / m3）。砼强度等级长C25，钢筋砼主梁或次梁的纵向受力钢筋，采用HRB400 级钢筋，箍筋采用HPB300级钢筋；板中受力钢筋采用HRB335 级钢筋；其余均采用HPB300 级钢筋；如设计屋盖，构造层自定（参考：三毡四油防水层0.35~0.4 kN / ㎡，膨胀蛭石保温2 kN / m 3，隔气层 0.25 kN / ㎡，钢筋砼容重 （25 kN / m3）；采用上人屋面或花园式屋盖，活荷载标准值qk=3kN/ ㎡（或4、5、6 kN / ㎡）四、设计完成后提交的文件和图表1．计算说明书部分计算说明书包括：封皮、设计任务书、目录、计算书正文、参考文献等。设计中结构计算理论、方法、步骤、数据、表格要正确、完整。2．图纸部分绘制施工图，可用两张2 号图或一张1 号图绘制，包括：①楼面（屋面）结...
