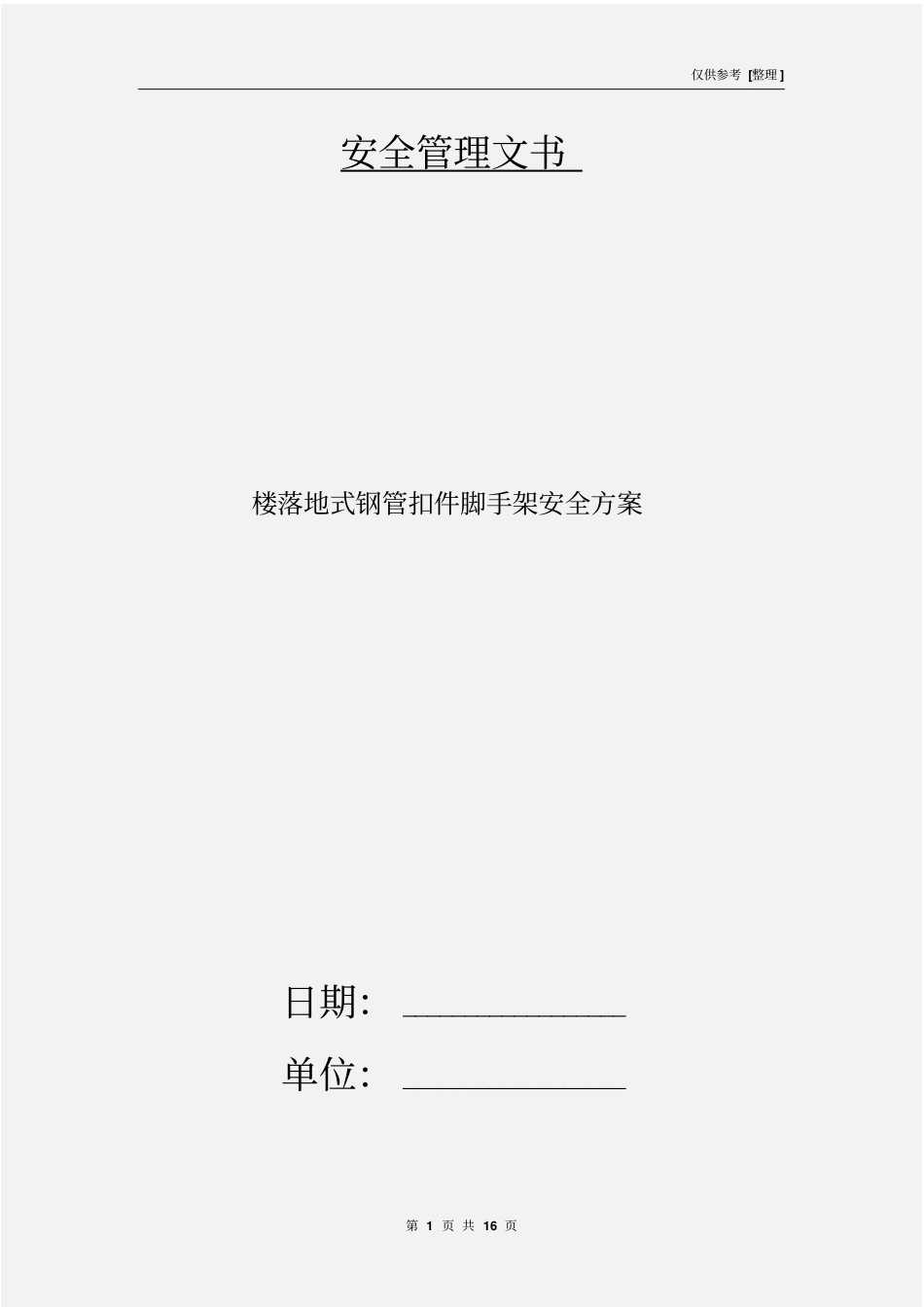

仅供参考 [整理 ] 第 1 页 共 16 页安全管理文书楼落地式钢管扣件脚手架安全方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 16 页楼落地式钢管扣件脚手架安全方案一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》 （GB50009-2012）3、《钢管脚手架扣件》（GB15831-2006）4、《建筑施工安全检查标准》 （JGJ59-2011）5、中铁十一局集团公司制定下发的“施工现场安全标准化管理条例”的有关要求编制。6、施工图纸及现场实际情况。二、工程概况福清利嘉中心工程13#楼地下 4 层，地上主楼 35 层，裙房 3 层，裙房 1-3 层为集中商业， 4 层为配套用房， 5 层以上均为住宅，建筑高度 117.65m。建筑结构形式为现浇钢筋混凝土框剪结构，建筑等级为一级。合理使用年限50 年。抗震设防烈度为七度区。本工程13#楼 1-4层落地式外脚手架采用双排扣件式钢管脚手架，作为防护架及外墙模板装拆使用。三、材料质量要求1、钢管采用 φ 48×3.0 焊接钢管，质量必须满足现行钢管技术规定标准（ GB-700-SS，3#镇静钢），不得使用锈蚀严重（斑点、剥皮） 、弯曲、开裂的钢管。扣件采用可锻铸铁制造的标准机件：其机械性能符合（GB-978-67）规定的 KT33-S技术标准。扣件的附件（T 型螺栓、螺母、垫圈）采用符合《碳素结构钢》 （GB700-79）中 A3规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。仅供参考 [整理 ] 第 3 页 共 16 页2、安全网应为不小于2000 目/100cm2 的密目式绿色围护立网。四、脚手架设计13# 楼 1-3 层同附楼 1-3 层之间存在伸缩缝， 故在附楼进度滞后的情况下，先单独施工主楼部分。外脚手架采用落地双排扣件式钢管脚手架，基础坐在地下室顶板主楼周边后浇带悬挑段楼面上，搭设高度至主楼4层。经验算，后浇带 -1 层满樘架支撑满足受力要求，不需要加固。该脚手架仅用作防护架使用，不作为外墙装修架施工用，在施工至标准层后拆除。脚手架采用φ 48×3.0 钢管，距墙 0.25m。立杆横距 1.05m，纵距 1.8m，横杆步距 1.8m，设扫地杆距地 0.2m，脚手架外立面设剪刀撑，与地面夹角成 45 度-60 度，自下而上连续布置， 连墙杆竖向按楼层...
