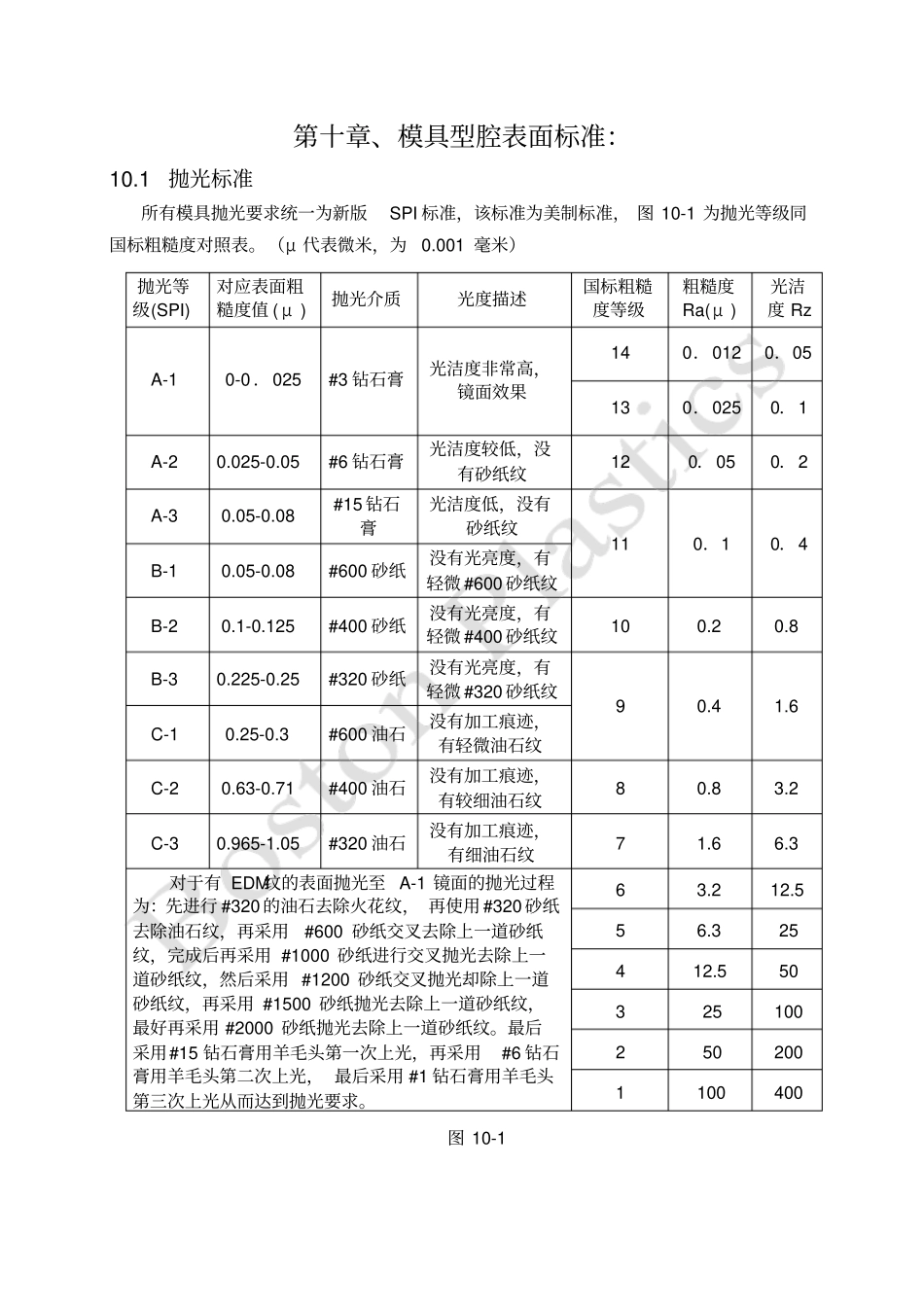

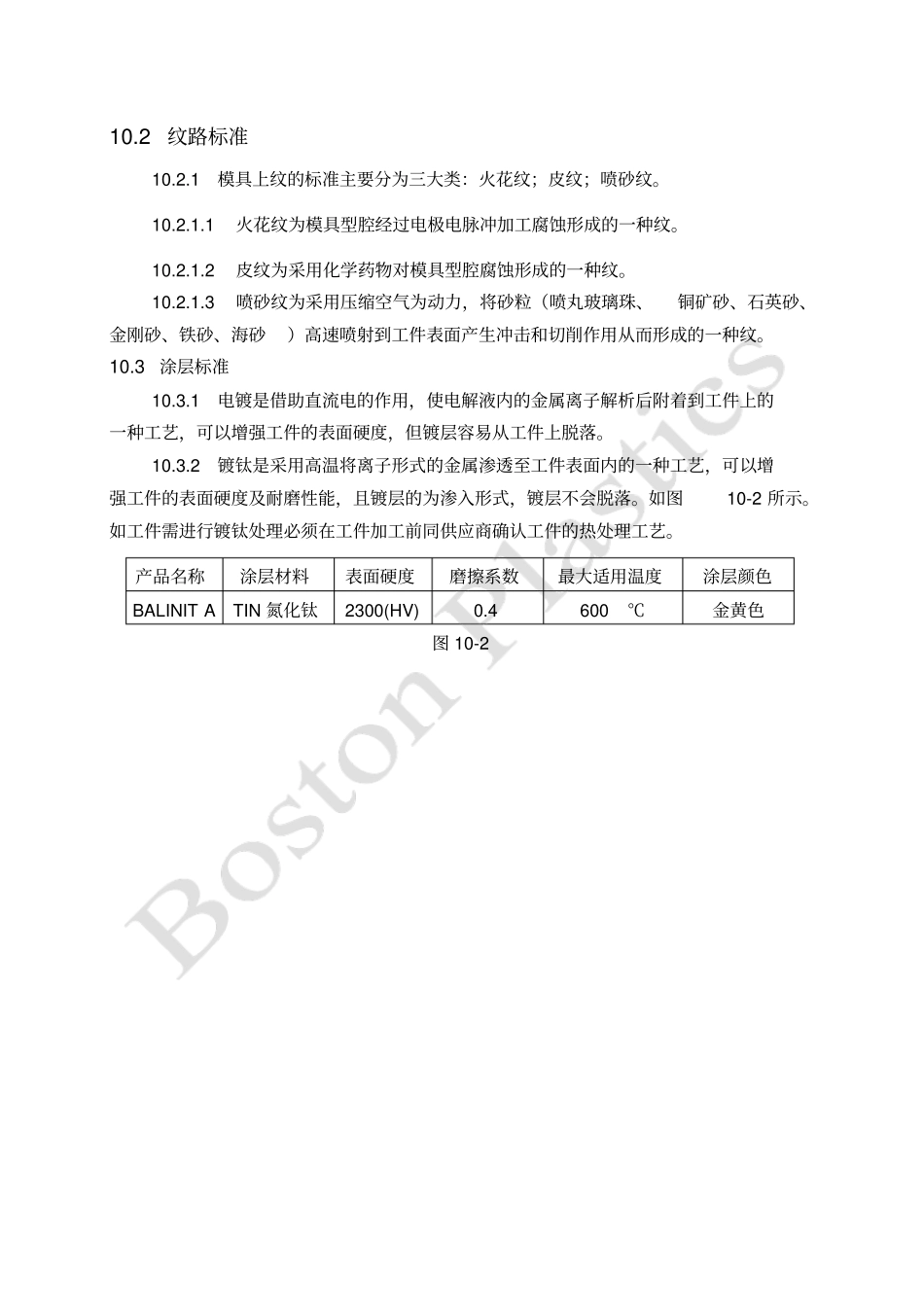

第十章、模具型腔表面标准：10.1抛光标准所有模具抛光要求统一为新版SPI 标准，该标准为美制标准， 图 10-1 为抛光等级同国标粗糙度对照表。（μ 代表微米，为0.001 毫米）抛光等级(SPI) 对应表面粗糙度值 ( μ ) 抛光介质光度描述国标粗糙度等级粗糙度Ra(μ ) 光洁度 Rz A-1 0-0 ．025 #3 钻石膏光洁度非常高，镜面效果140．012 0．05 130．025 0．1 A-2 0.025-0.05 #6 钻石膏光洁度较低，没有砂纸纹120．05 0．2 A-3 0.05-0.08 #15 钻石膏光洁度低，没有砂纸纹110．1 0．4 B-1 0.05-0.08 #600 砂纸没有光亮度，有轻微 #600 砂纸纹B-2 0.1-0.125 #400 砂纸没有光亮度，有轻微 #400 砂纸纹100.2 0.8 B-3 0.225-0.25 #320 砂纸没有光亮度，有轻微 #320 砂纸纹90.4 1.6 C-1 0.25-0.3 #600 油石没有加工痕迹，有轻微油石纹C-2 0.63-0.71 #400 油石没有加工痕迹，有较细油石纹80.8 3.2 C-3 0.965-1.05 #320 油石没有加工痕迹，有细油石纹71.6 6.3 对于有 EDM纹的表面抛光至 A-1 镜面的抛光过程为：先进行 #320 的油石去除火花纹， 再使用 #320 砂纸去除油石纹，再采用#600 砂纸交叉去除上一道砂纸纹，完成后再采用 #1000 砂纸进行交叉抛光去除上一道砂纸纹，然后采用 #1200 砂纸交叉抛光却除上一道砂纸纹，再采用 #1500 砂纸抛光去除上一道砂纸纹，最好再采用 #2000 砂纸抛光去除上一道砂纸纹。最后采用#15 钻石膏用羊毛头第一次上光，再采用#6 钻石膏用羊毛头第二次上光， 最后采用 #1 钻石膏用羊毛头第三次上光从而达到抛光要求。63.2 12.5 56.3 25 412.5 50 325 100 250 200 1100 400 图 10-1 10.2纹路标准10.2.1模具上纹的标准主要分为三大类：火花纹；皮纹；喷砂纹。10.2.1.1火花纹为模具型腔经过电极电脉冲加工腐蚀形成的一种纹。10.2.1.2 皮纹为采用化学药物对模具型腔腐蚀形成的一种纹。10.2.1.3喷砂纹为采用压缩空气为动力，将砂粒（喷丸玻璃珠、铜矿砂、石英砂、金刚砂、铁砂、海砂）高速喷射到工件表面产生冲击和切削作用从而形成的一种纹。10.3涂层标准10.3.1电镀是借助直流电的作用，使电解液内的金属离子解析后附着到工件上的一种工艺，可以增强工件的表面硬度，但镀层容易从工件上脱落。10.3.2镀钛是采用高温将离子形式的金属渗透至工件表面内的一种工艺，可以增强工件的表面硬度及耐磨性能，且镀层的为渗入形式，镀层不会脱落。如图10-2 所示。如工件需进行镀钛处理必须在工件加工前同供应商确认工件的热处理工艺。产品名称涂层材料表面硬度磨擦系数最大适用温度涂层颜色BALINIT A TIN 氮化钛2300(HV) 0.4 600 ℃金黄色图 10-2
