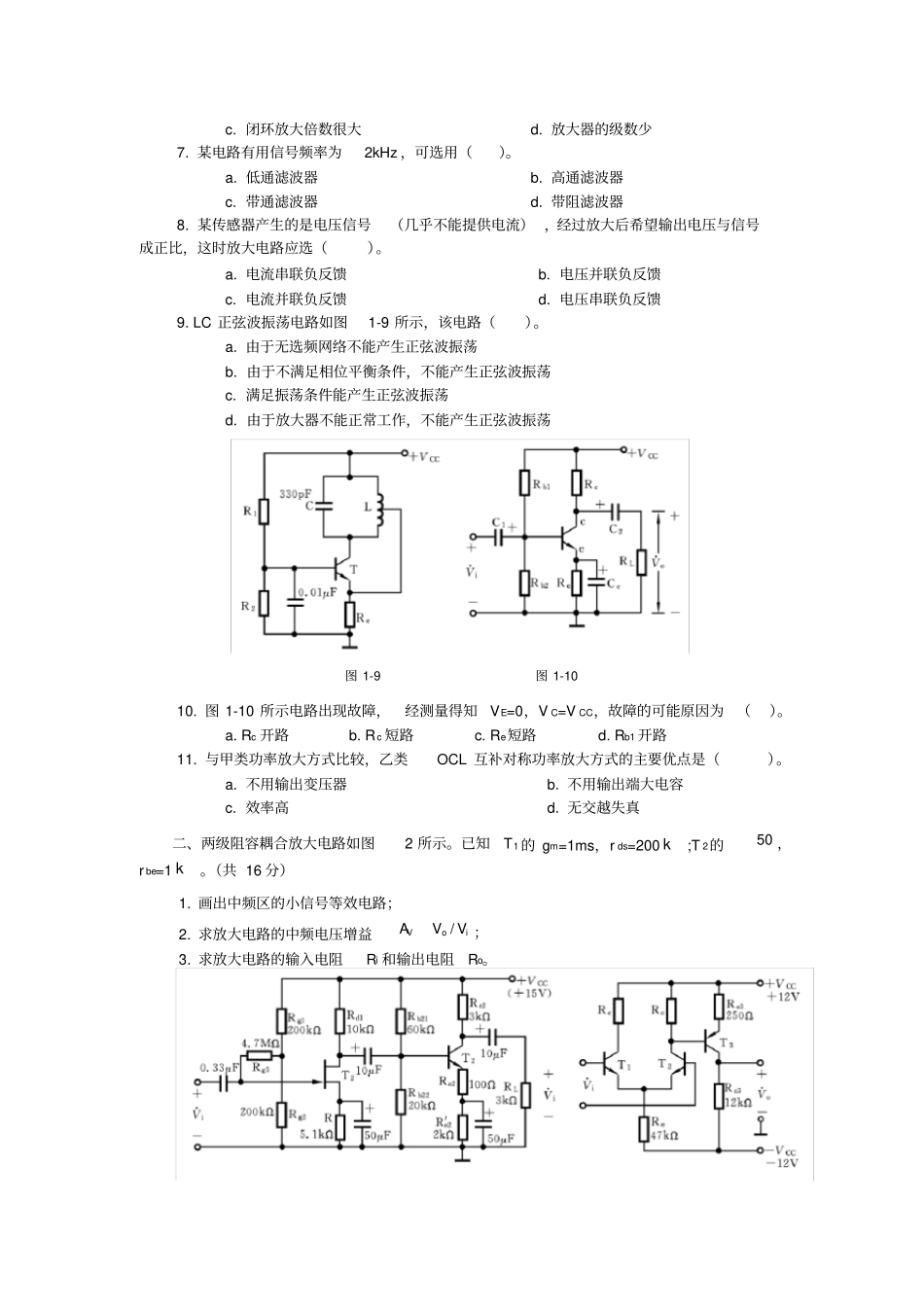

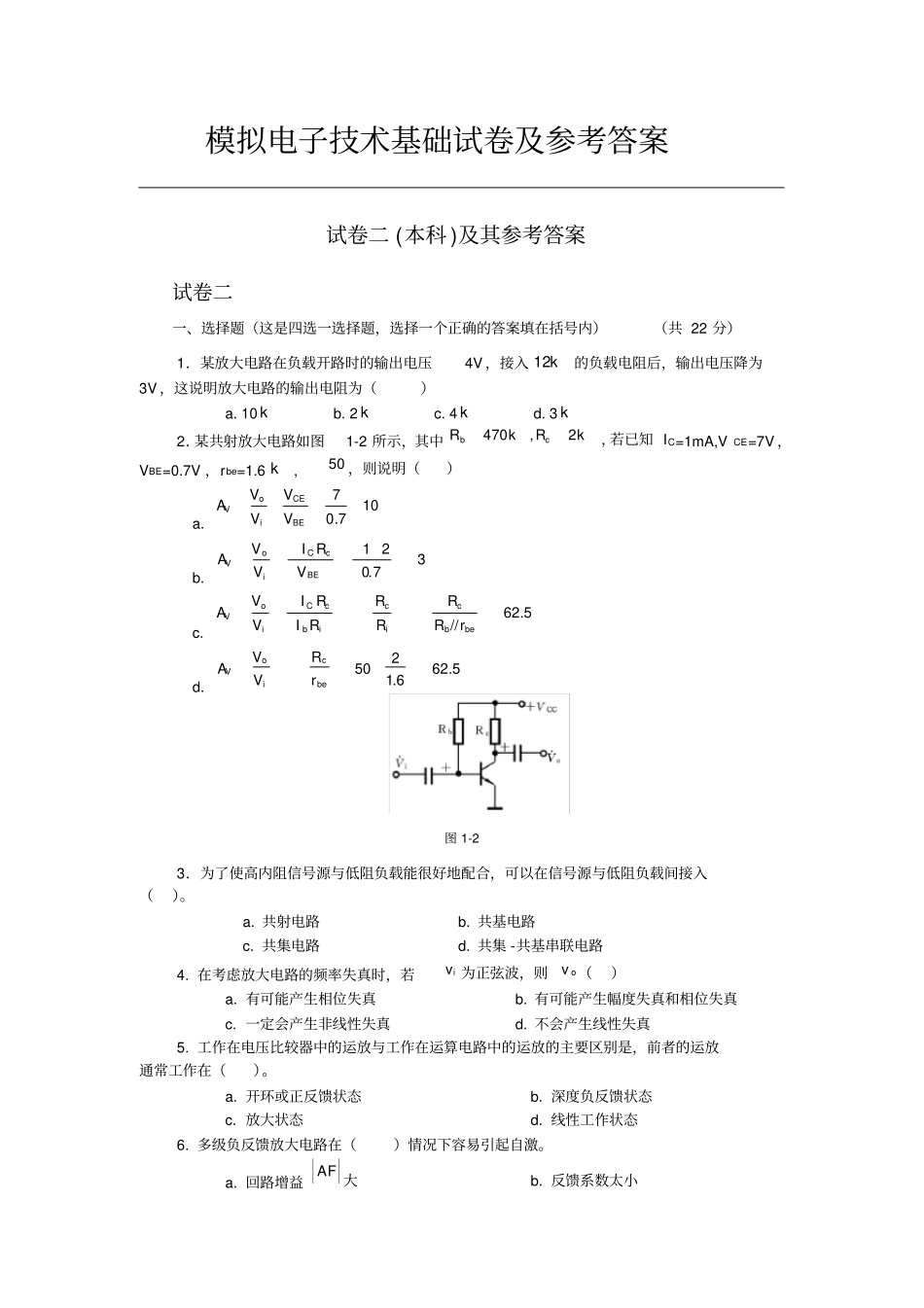

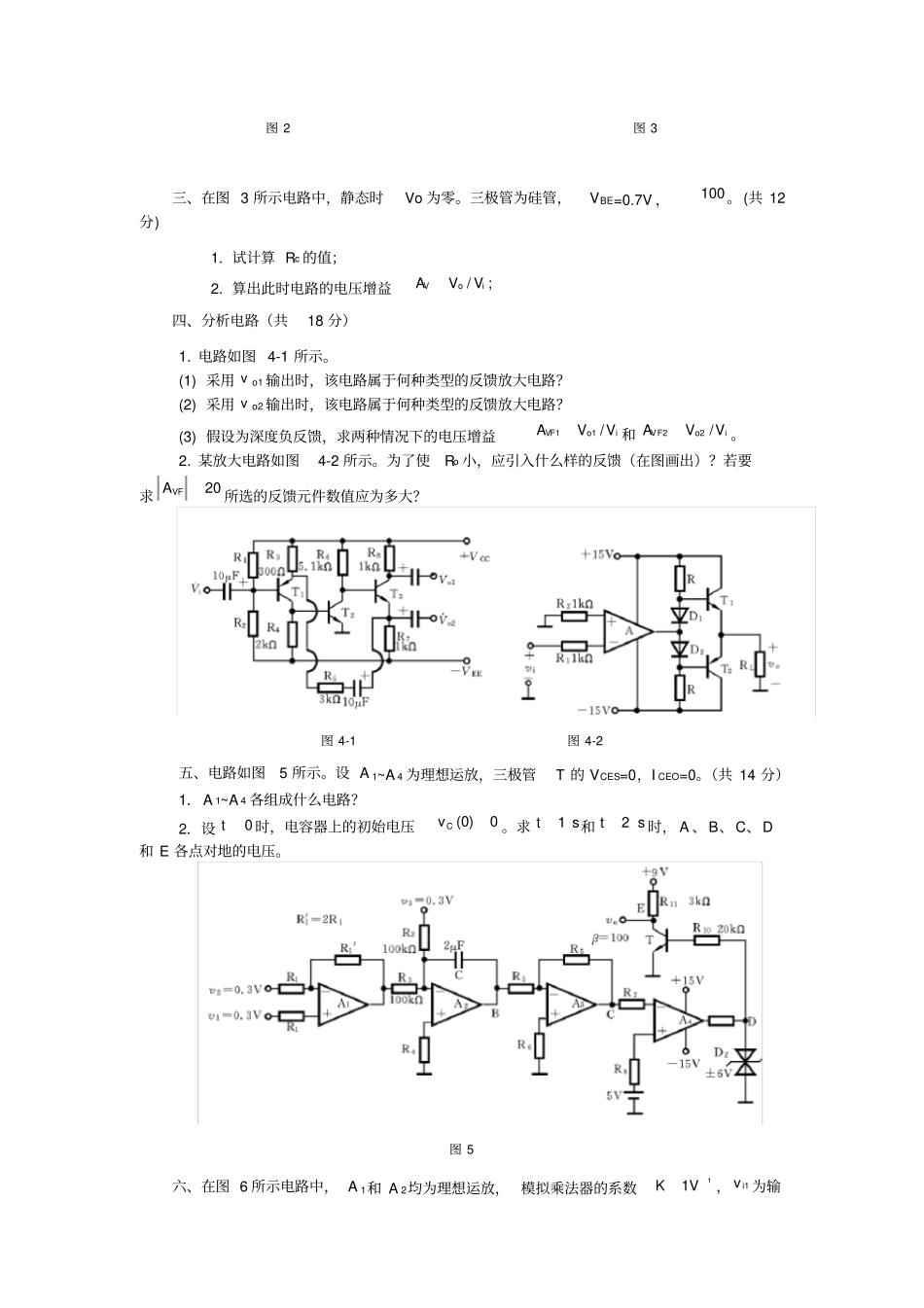

模拟电子技术基础试卷及参考答案试卷二 (本科 )及其参考答案试卷二一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共 22 分）1．某放大电路在负载开路时的输出电压4V ，接入k12的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（）a. 10 kb. 2 kc. 4 kd. 3 k2．某共射放大电路如图1-2 所示，其中k2,k470cbRR，若已知 IC=1mA,V CE=7V ，VBE=0.7V ，rbe=1.6 k,50 ，则说明（）a. 107.07BECEioVVVVAVb. 37.021BEcCioVRIVVAVc. 5.62// bebcicibcCiorRRRRRIRIVVAVd. 5.626.1250beciorRVVAV图 1-2 3．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（）。a. 共射电路b. 共基电路c. 共集电路d. 共集 -共基串联电路4. 在考虑放大电路的频率失真时，若iv 为正弦波，则ov （）a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）。a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在（）情况下容易引起自激。a. 回路增益FA大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ，可选用（）。a. 低通滤波器b. 高通滤波器c. 带通滤波器d. 带阻滤波器8. 某传感器产生的是电压信号（几乎不能提供电流） ，经过放大后希望输出电压与信号成正比，这时放大电路应选（）。a. 电流串联负反馈b. 电压并联负反馈c. 电流并联负反馈d. 电压串联负反馈9. LC 正弦波振荡电路如图1-9 所示，该电路（）。a. 由于无选频网络不能产生正弦波振荡b. 由于不满足相位平衡条件，不能产生正弦波振荡c. 满足振荡条件能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡图 1-9 图 1-10 10. 图 1-10 所示电路出现故障，经测量得知VE=0，V C=V CC，故障的可能原因为（）。a. Rc 开路b. Rc 短路c. Re短路d. Rb1 开路11. 与甲类功率放大方式比较，乙类OCL 互补对称功率放大方式的主要优点是（）。a. 不用输出变压器b. 不用输出端大电容c. 效率高d. 无交越失真二、两级阻容耦合放大电路如图2 所示。已知T1 的 gm=1ms，r ds=200 k;T 2的50 ，r be=1 k。（共 16 分）1. 画出中频区的小信号等效电...
