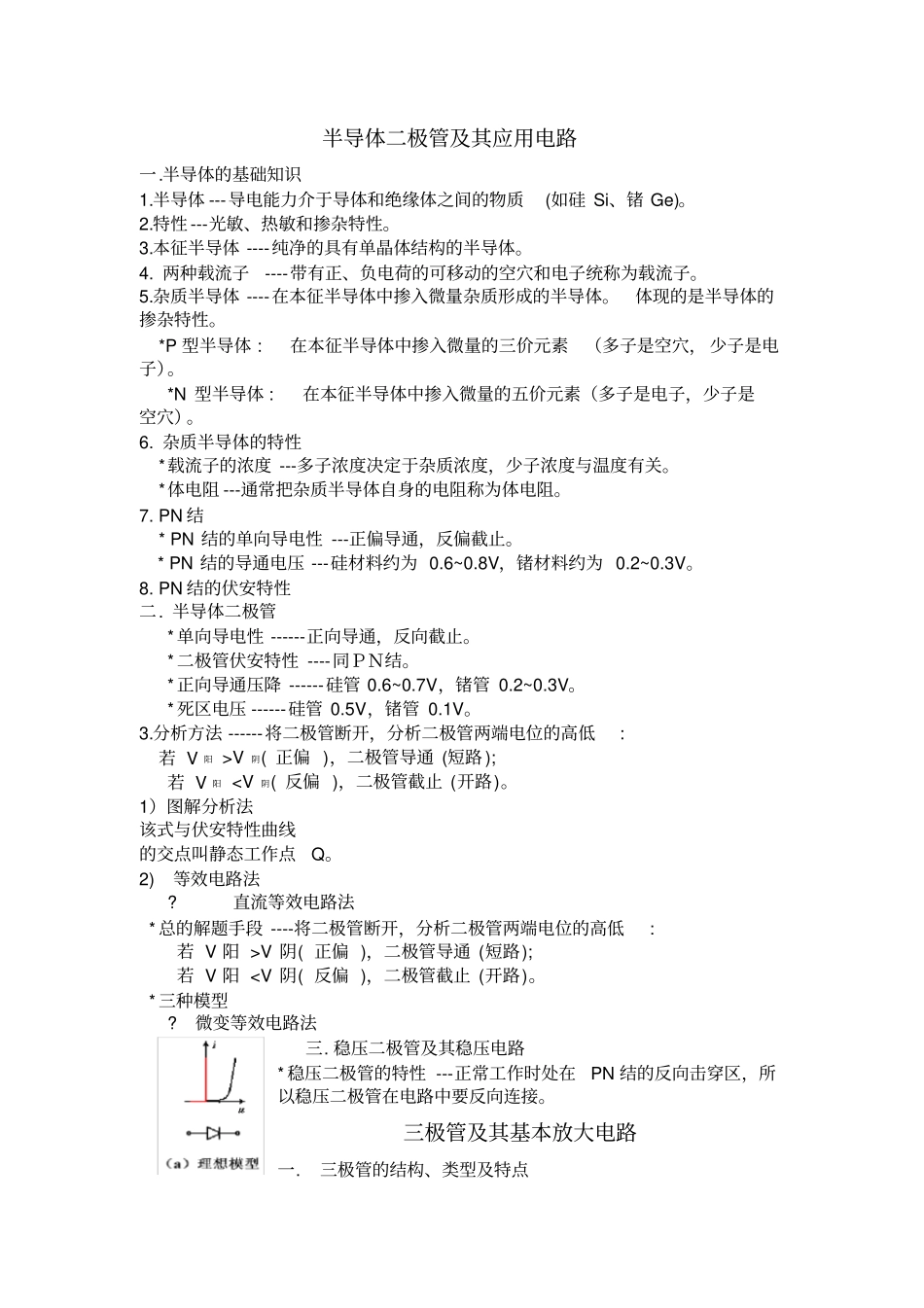

模拟电子技术总结复习_第1页
1/11

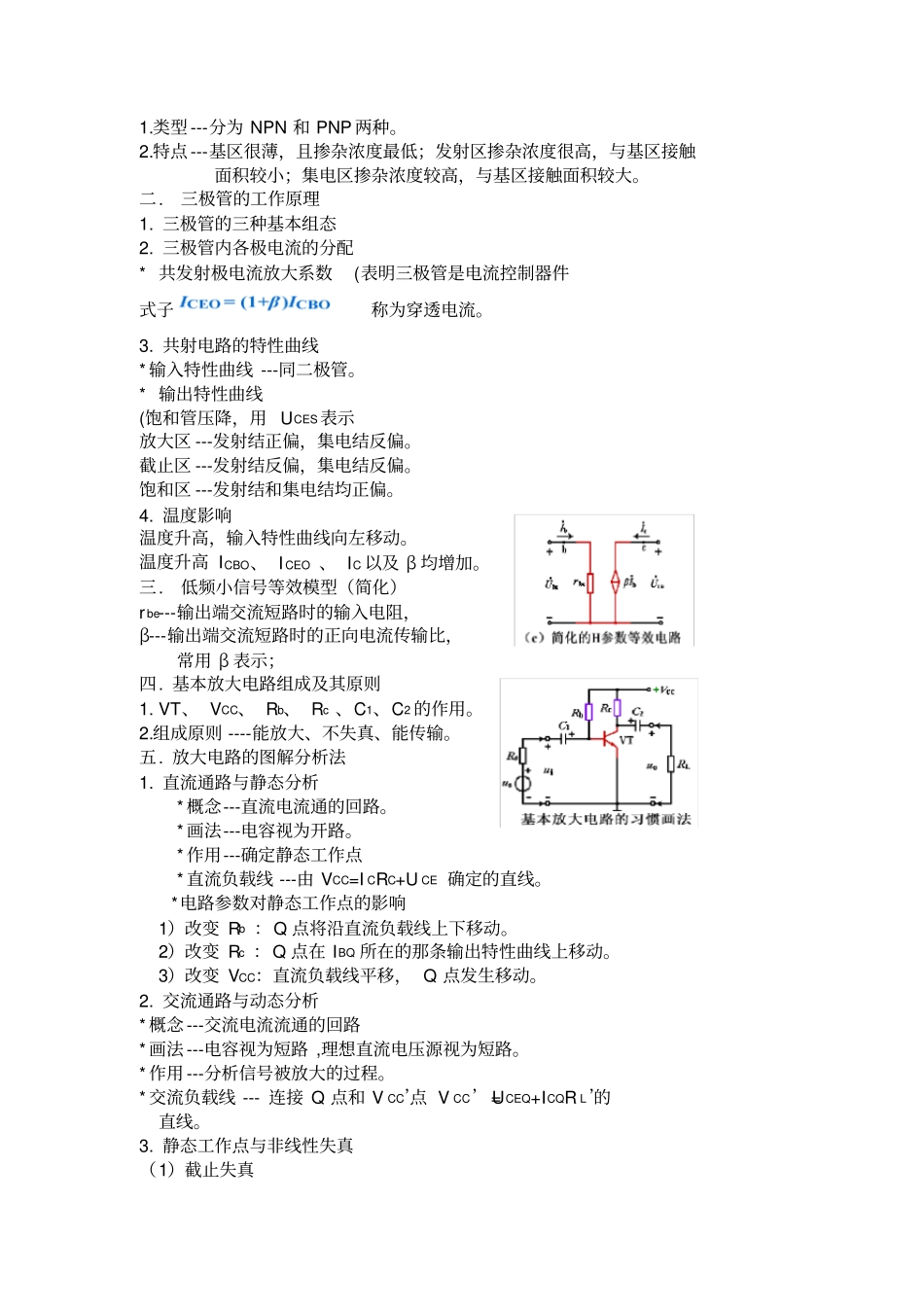

模拟电子技术总结复习_第2页
2/11

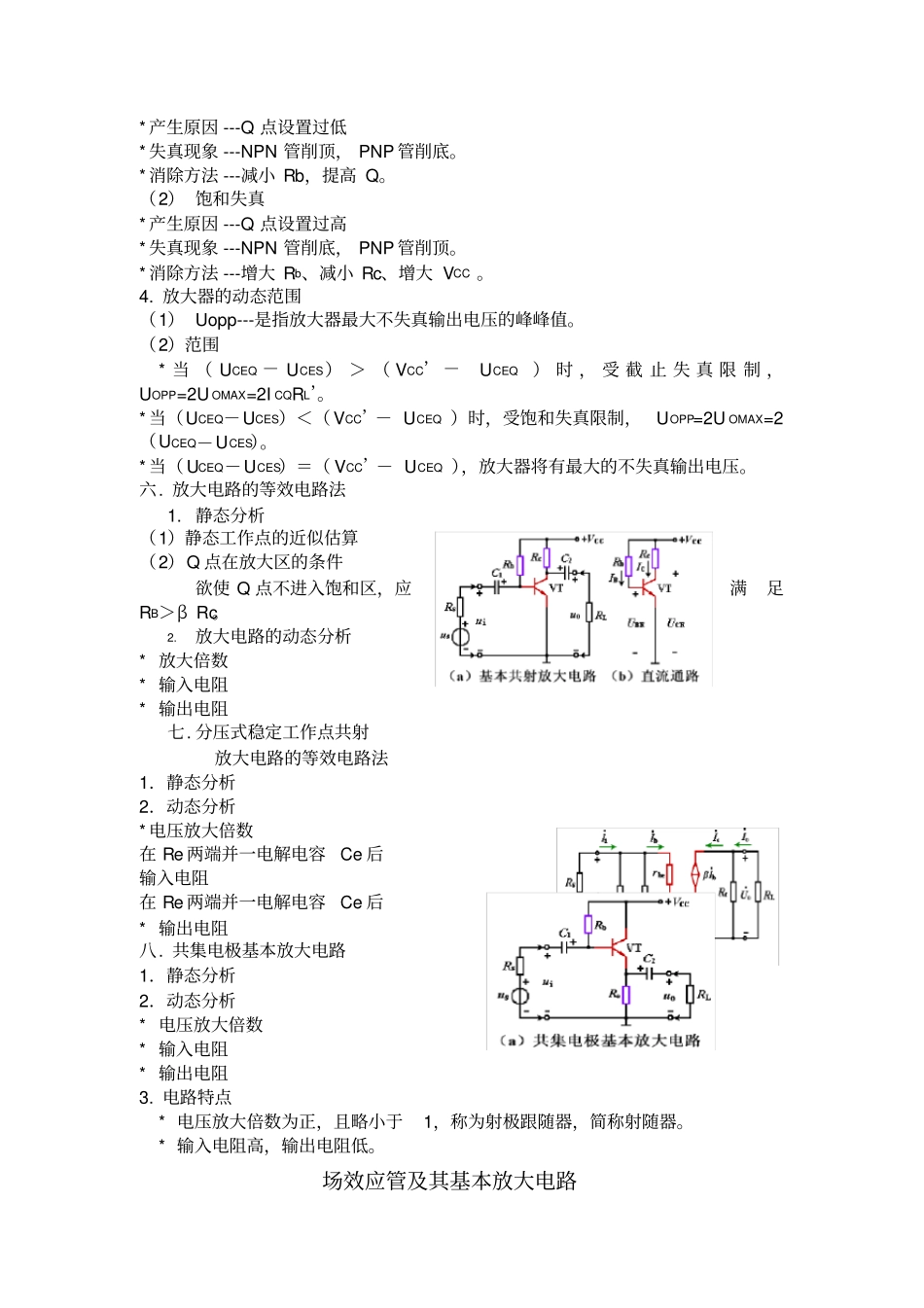

模拟电子技术总结复习_第3页
3/11
半导体二极管及其应用电路一.半导体的基础知识1.半导体 ---导电能力介于导体和绝缘体之间的物质(如硅 Si、锗 Ge)。2.特性 ---光敏、热敏和掺杂特性。3.本征半导体 ----纯净的具有单晶体结构的半导体。4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。5.杂质半导体 ----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。*P 型半导体 : 在本征半导体中掺入微量的三价元素(多子是空穴, 少子是电子)。*N 型半导体 : 在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。6. 杂质半导体的特性*载流子的浓度 ---多子浓度决定于杂质浓度,少子浓度与温度有关。*体电阻 ---通常把杂质半导体自身的电阻称为体电阻。7. PN 结* PN 结的单向导电性 ---正偏导通,反偏截止。* PN 结的导通电压 ---硅材料约为 0.6~0.8V,锗材料约为 0.2~0.3V。8. PN 结的伏安特性二. 半导体二极管* 单向导电性 ------正向导通,反向截止。* 二极管伏安特性 ----同PN结。* 正向导通压降 ------硅管 0.6~0.7V,锗管 0.2~0.3V。* 死区电压 ------硅管 0.5V,锗管 0.1V。3.分析方法 ------将二极管断开,分析二极管两端电位的高低: 若 V 阳 >V阴( 正偏 ),二极管导通 (短路 ); 若 V 阳 V 阴( 正偏 ),二极管导通 (短路); 若 V 阳
