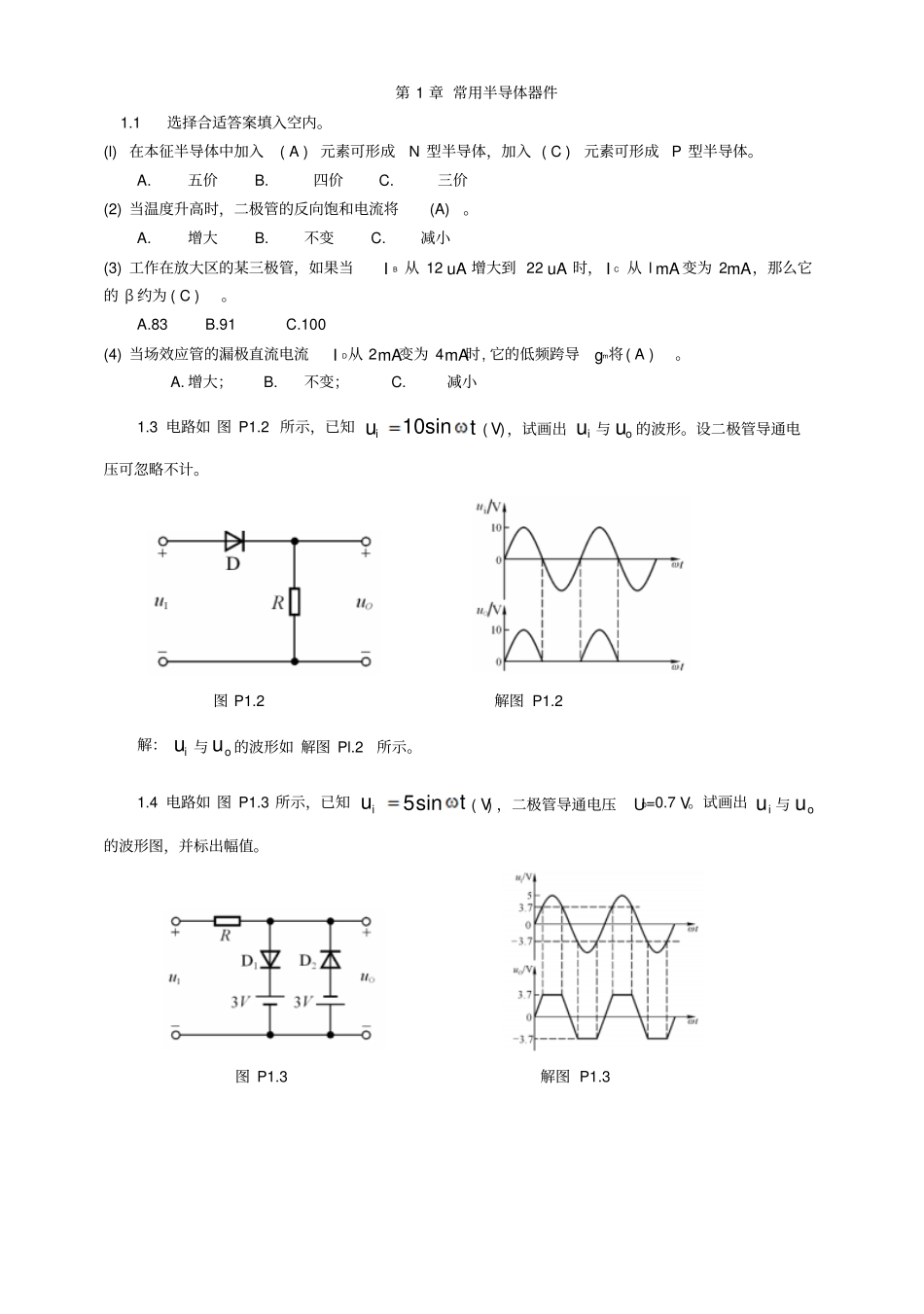

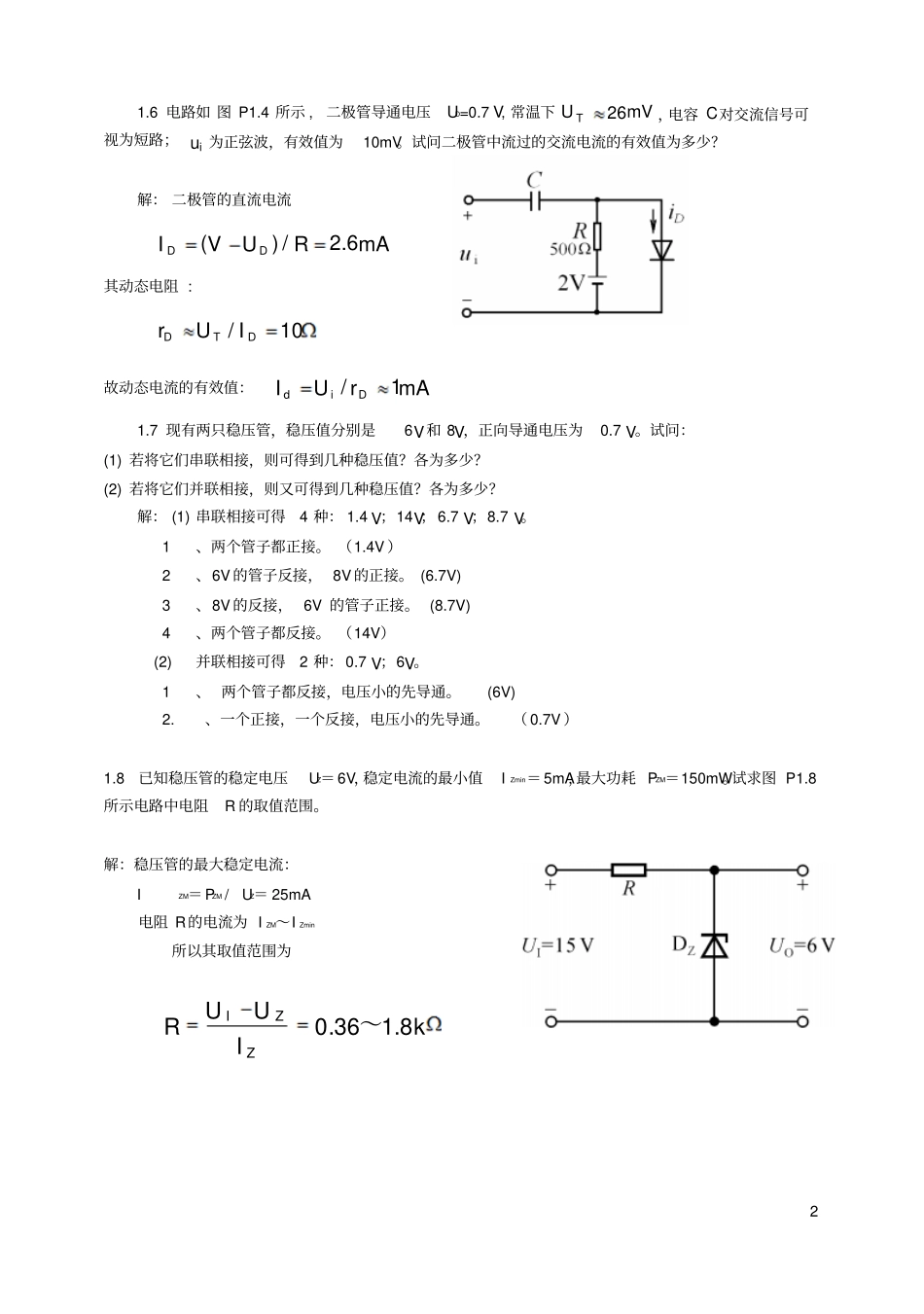

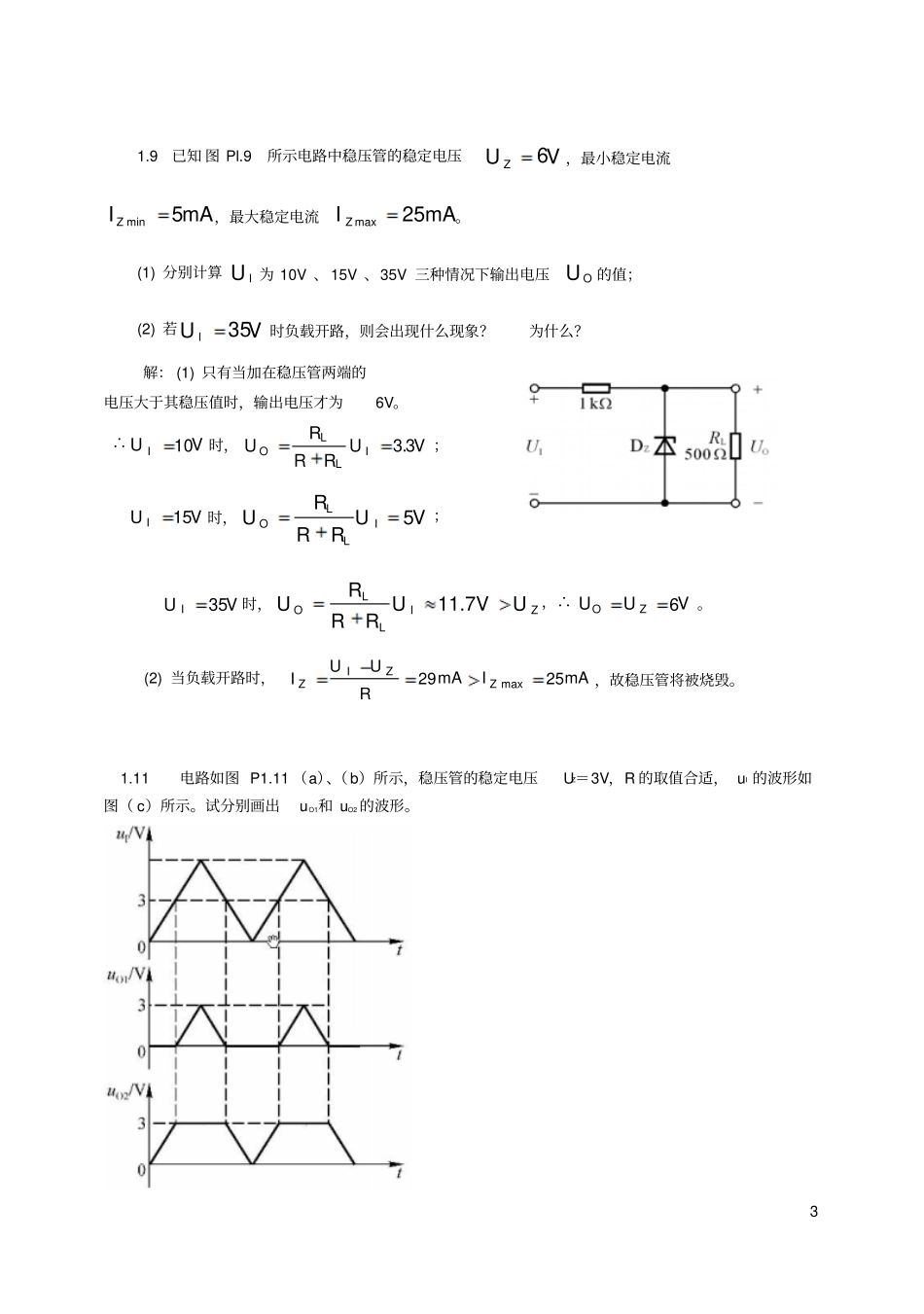

第 1 章 常用半导体器件 1.1选择合适答案填入空内。(l)在本征半导体中加入( A )元素可形成N 型半导体，加入 ( C )元素可形成P 型半导体。 A.五价 B. 四价 C. 三价(2) 当温度升高时，二极管的反向饱和电流将(A) 。 A.增大 B.不变 C.减小(3) 工作在放大区的某三极管，如果当I B 从 12 uA 增大到 22 uA 时， I C 从 l mA 变为 2mA，那么它的 β 约为 ( C ) 。 A.83 B.91 C.100 (4) 当场效应管的漏极直流电流I D从 2mA变为 4mA时, 它的低频跨导gm将 ( A ) 。A. 增大； B.不变； C.减小1.3 电路如 图 P1.2 所示，已知10siniut ( V)，试画出iu 与ou 的波形。设二极管导通电压可忽略不计。图 P1.2 解图 P1.2 解：iu 与ou 的波形如 解图 Pl.2所示。1.4 电路如 图 P1.3 所示，已知tuisin5( V) ，二极管导通电压UD=0.7 V。试画出iu 与ou的波形图，并标出幅值。图 P1.3 解图 P1.3 2 1.6 电路如 图 P1.4 所示 , 二极管导通电压UD=0.7 V, 常温下mVU T26，电容 C对交流信号可视为短路；iu 为正弦波，有效值为10mV。试问二极管中流过的交流电流的有效值为多少？解： 二极管的直流电流() /2.6DDIVURmA其动态电阻 : /10DTDrUI故动态电流的有效值：/1diDIUrmA1.7 现有两只稳压管，稳压值分别是6V和 8V，正向导通电压为0.7 V。试问：(1) 若将它们串联相接，则可得到几种稳压值？各为多少？(2) 若将它们并联相接，则又可得到几种稳压值？各为多少？解： (1) 串联相接可得4 种： 1.4 V；14V； 6.7 V；8.7 V。 1、两个管子都正接。 （1.4V ） 2、6V 的管子反接， 8V 的正接。 (6.7V) 3、8V 的反接， 6V 的管子正接。 (8.7V) 4、两个管子都反接。 （14V） (2)并联相接可得2 种： 0.7 V；6V。 1、 两个管子都反接，电压小的先导通。(6V) 2.、一个正接，一个反接，电压小的先导通。（ 0.7V ）1.8已知稳压管的稳定电压UZ＝ 6V，稳定电流的最小值I Zmin＝ 5mA，最大功耗 PZM＝150mW。试求图 P1.8所示电路中电阻R 的取值范围。解：稳压管的最大稳定电流： IZM＝ PZM / UZ＝ 25mA 电阻 R的电流为 I ZM～I Zmin所以其取值范围为k8.136.0ZZI～IUUR3 1.9已知 图 Pl.9所示电路中稳压管的稳定电压6ZUV ，最小稳定电流min5ZImA，最大稳定电流max25ZImA。(1) 分别计算IU为 10V 、 15V 、35V 三种情况下输出电...
