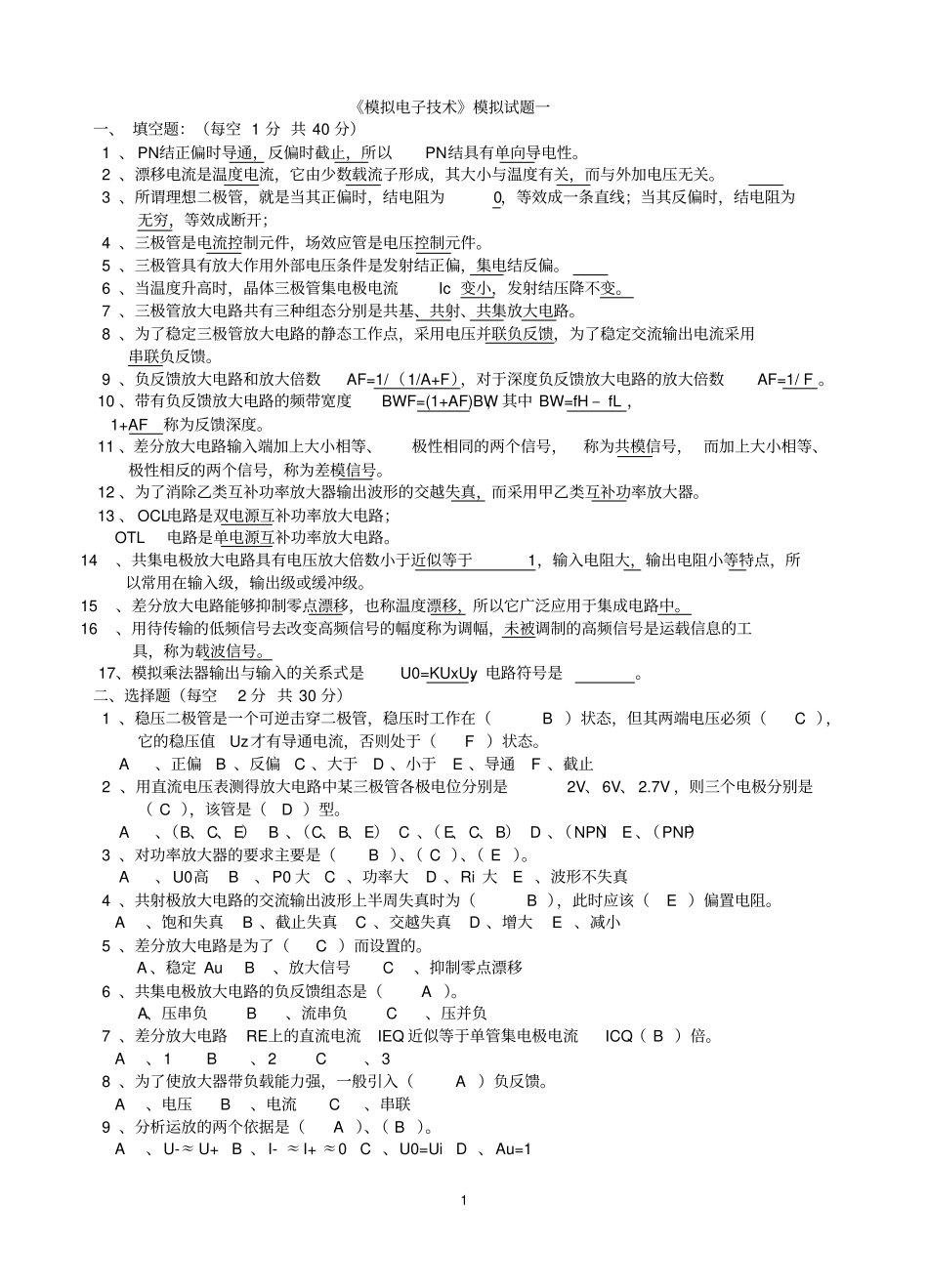

1 《模拟电子技术》模拟试题一一、 填空题：（每空 1 分 共 40 分） 1 、 PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。 2 、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。 3 、所谓理想二极管，就是当其正偏时，结电阻为0，等效成一条直线；当其反偏时，结电阻为无穷，等效成断开； 4 、三极管是电流控制元件，场效应管是电压控制元件。 5 、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。 6 、当温度升高时，晶体三极管集电极电流Ic 变小，发射结压降不变。 7 、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。 8 、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈。 9 、负反馈放大电路和放大倍数AF=1/（1/A+F），对于深度负反馈放大电路的放大倍数AF=1/ F 。 10 、带有负反馈放大电路的频带宽度BWF=(1+AF)BW，其中 BW=fH – fL ， 1+AF称为反馈深度。 11 、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号， 而加上大小相等、极性相反的两个信号，称为差模信号。 12 、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。 13 、 OCL电路是双电源互补功率放大电路； OTL电路是单电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数小于近似等于1，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。 16、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。二、选择题（每空2 分 共 30 分） 1 、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ），它的稳压值Uz才有导通电流，否则处于（ F ）状态。 A、正偏 B 、反偏 C 、大于 D 、小于 E 、导通 F 、截止 2 、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、 2.7V ，则三个电极分别是（ C ），该管是（ D ）型。 A、（B、C、E） B 、（C、B、E） C 、（ E、C、B） D 、（NPN） E 、（PNP） 3 、对功率放大器的要求主要是（ B ）、（ C ）、（ E ）。...
