模拟电子技术试卷五套含答案VIP免费

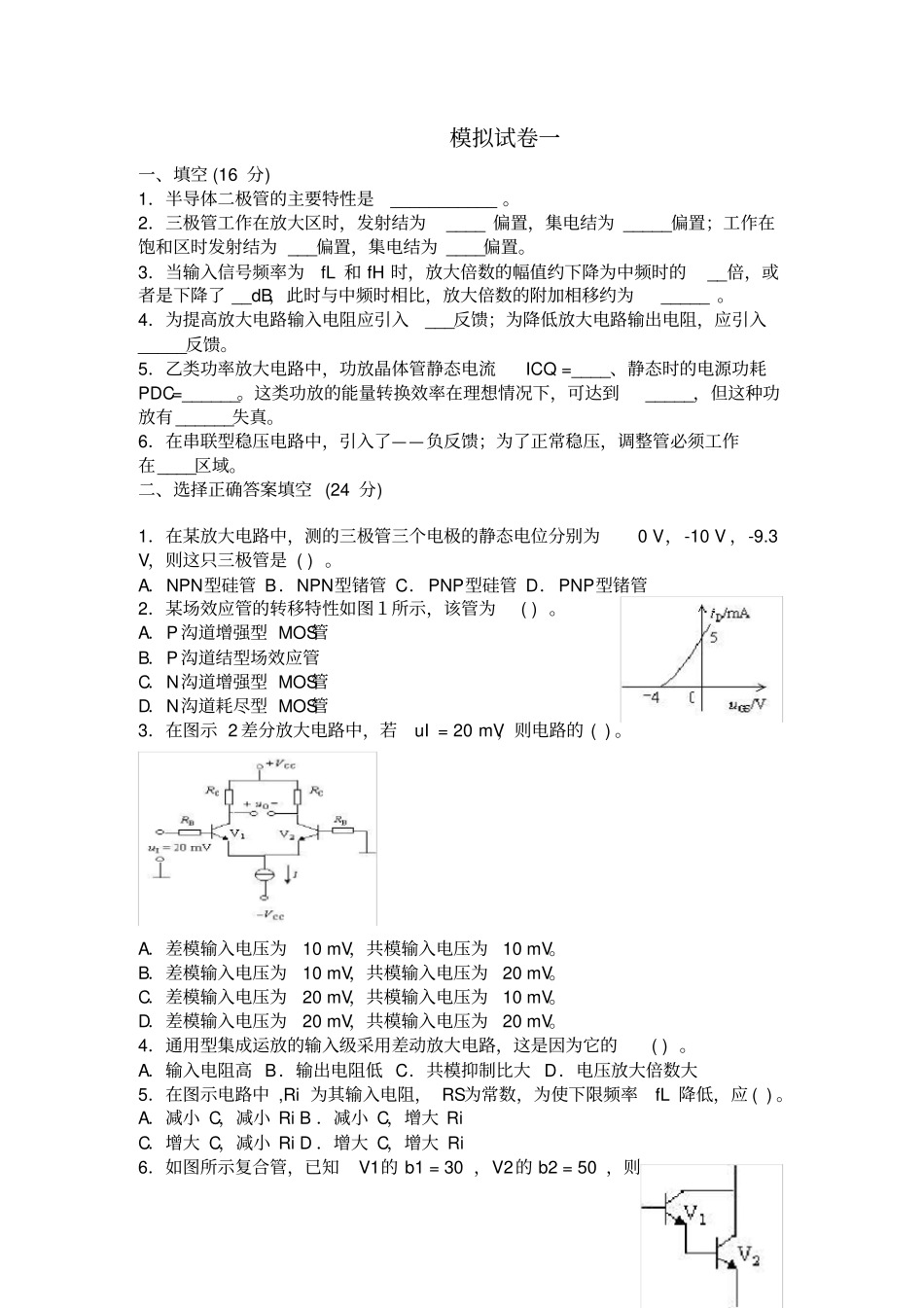

模拟电子技术试卷五套含答案_第1页
1/26

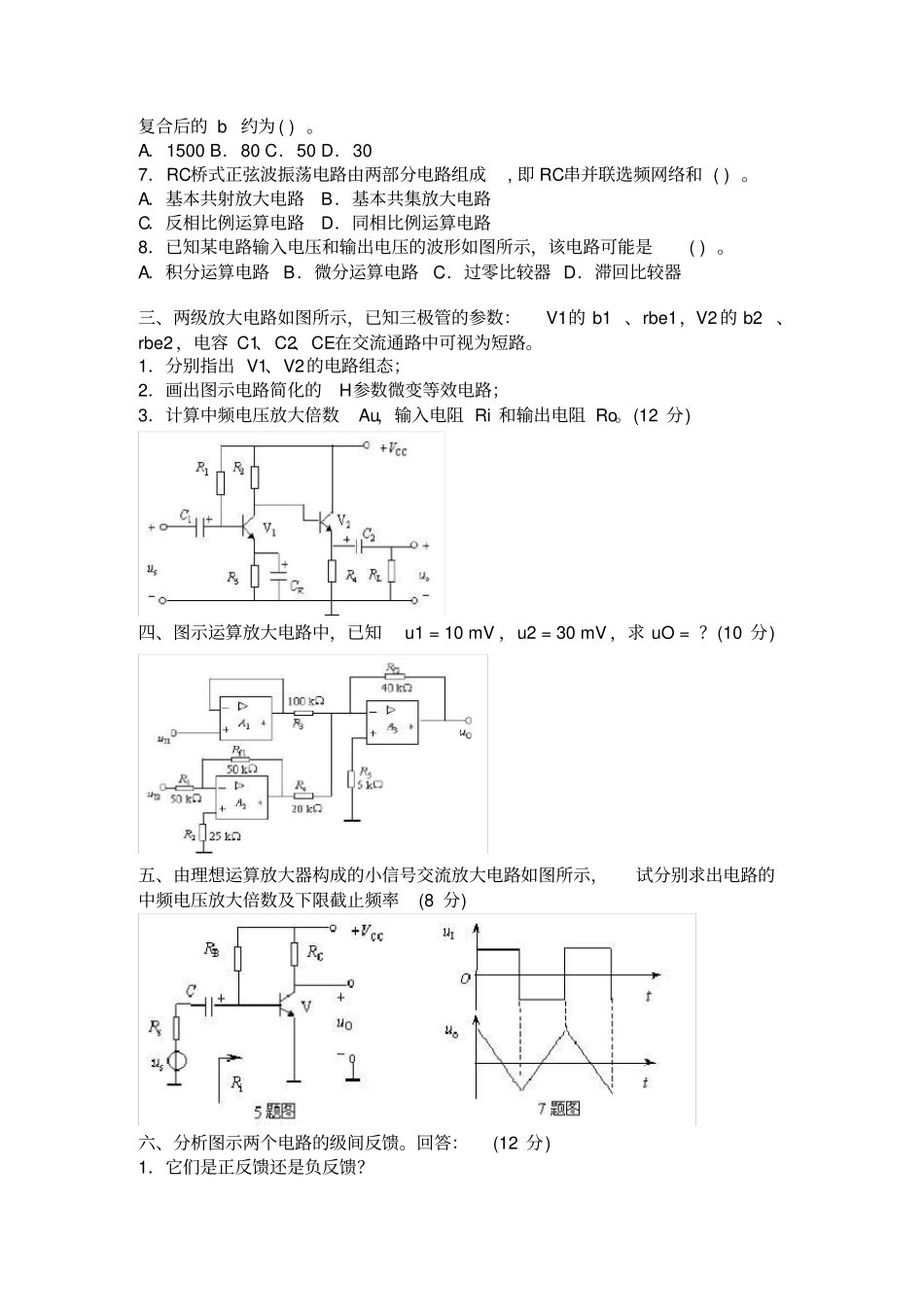

模拟电子技术试卷五套含答案_第2页
2/26

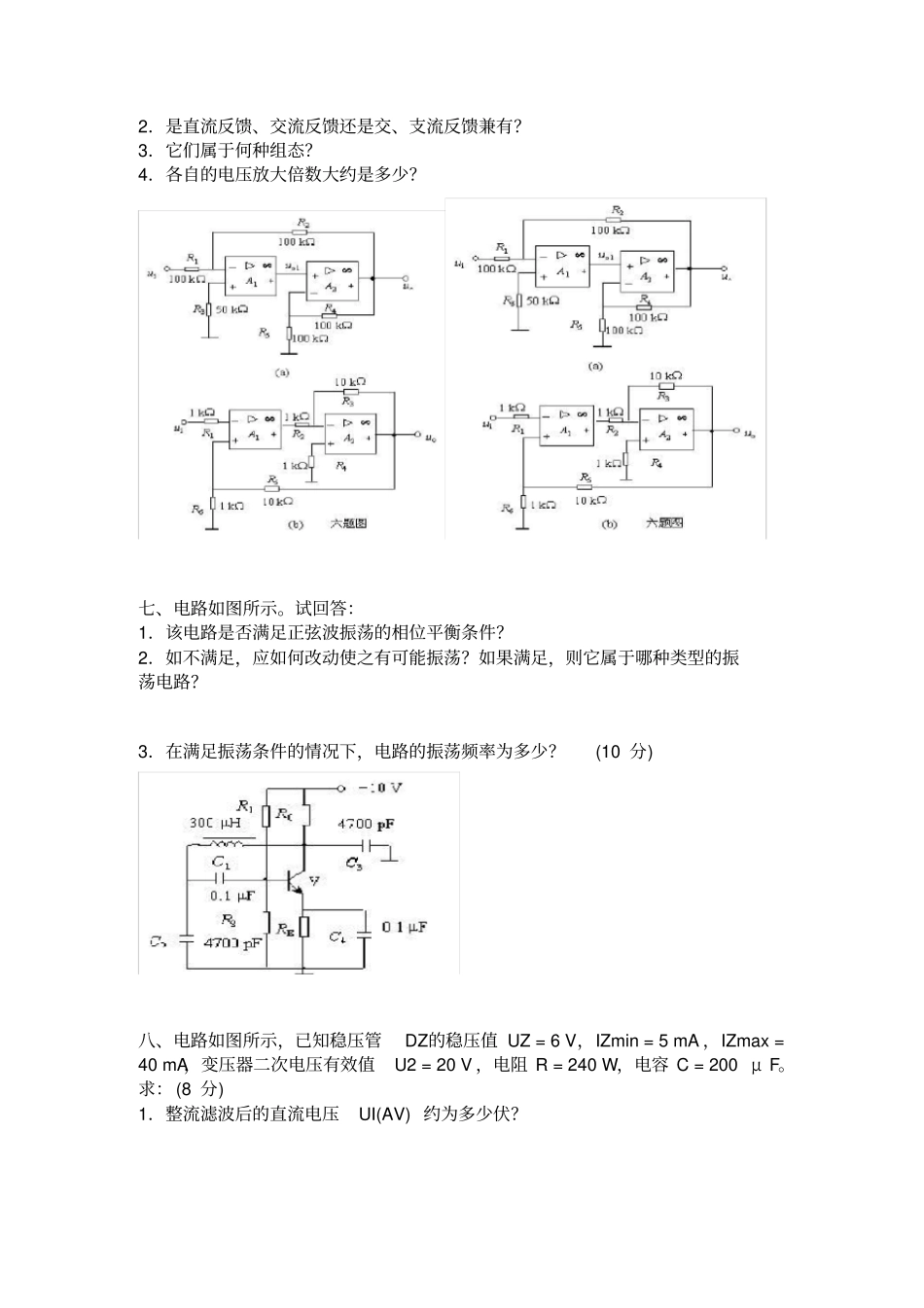

模拟电子技术试卷五套含答案_第3页
3/26
模拟试卷一一、填空 (16 分) 1.半导体二极管的主要特性是___________ 。2.三极管工作在放大区时,发射结为____ 偏置,集电结为 _____偏置;工作在饱和区时发射结为 ___偏置,集电结为 ____偏置。3.当输入信号频率为fL 和 fH 时,放大倍数的幅值约下降为中频时的__倍,或者是下降了 __dB,此时与中频时相比,放大倍数的附加相移约为_____ 。4.为提高放大电路输入电阻应引入___反馈;为降低放大电路输出电阻,应引入_____反馈。5.乙类功率放大电路中,功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。这类功放的能量转换效率在理想情况下,可达到_____,但这种功放有 ______失真。6.在串联型稳压电路中,引入了——负反馈;为了正常稳压,调整管必须工作在____区域。二、选择正确答案填空 (24 分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V ,-9.3 V,则这只三极管是 ( ) 。A.NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2.某场效应管的转移特性如图1所示,该管为( ) 。A.P 沟道增强型 MOS管B.P 沟道结型场效应管C.N沟道增强型 MOS管D.N沟道耗尽型 MOS管3.在图示 2 差分放大电路中,若uI = 20 mV,则电路的 ( ) 。A.差模输入电压为10 mV,共模输入电压为10 mV。B.差模输入电压为10 mV,共模输入电压为20 mV。C.差模输入电压为20 mV,共模输入电压为10 mV。D.差模输入电压为20 mV,共模输入电压为20 mV。4.通用型集成运放的输入级采用差动放大电路,这是因为它的( ) 。A.输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大5.在图示电路中 ,Ri 为其输入电阻, RS为常数,为使下限频率fL 降低,应 ( ) 。A.减小 C,减小 Ri B .减小 C,增大 Ri C.增大 C,减小 Ri D .增大 C,增大 Ri 6.如图所示复合管,已知V1的 b1 = 30 ,V2的 b2 = 50 ,则复合后的 b 约为 ( ) 。A.1500 B.80 C.50 D.30 7.RC桥式正弦波振荡电路由两部分电路组成, 即 RC串并联选频网络和 ( ) 。A.基本共射放大电路 B.基本共集放大电路C.反相比例运算电路 D.同相比例运算电路8.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( ) 。A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器三、两级放大电路如图所示,已知三极管的参数:V1的 b1 、rbe...
