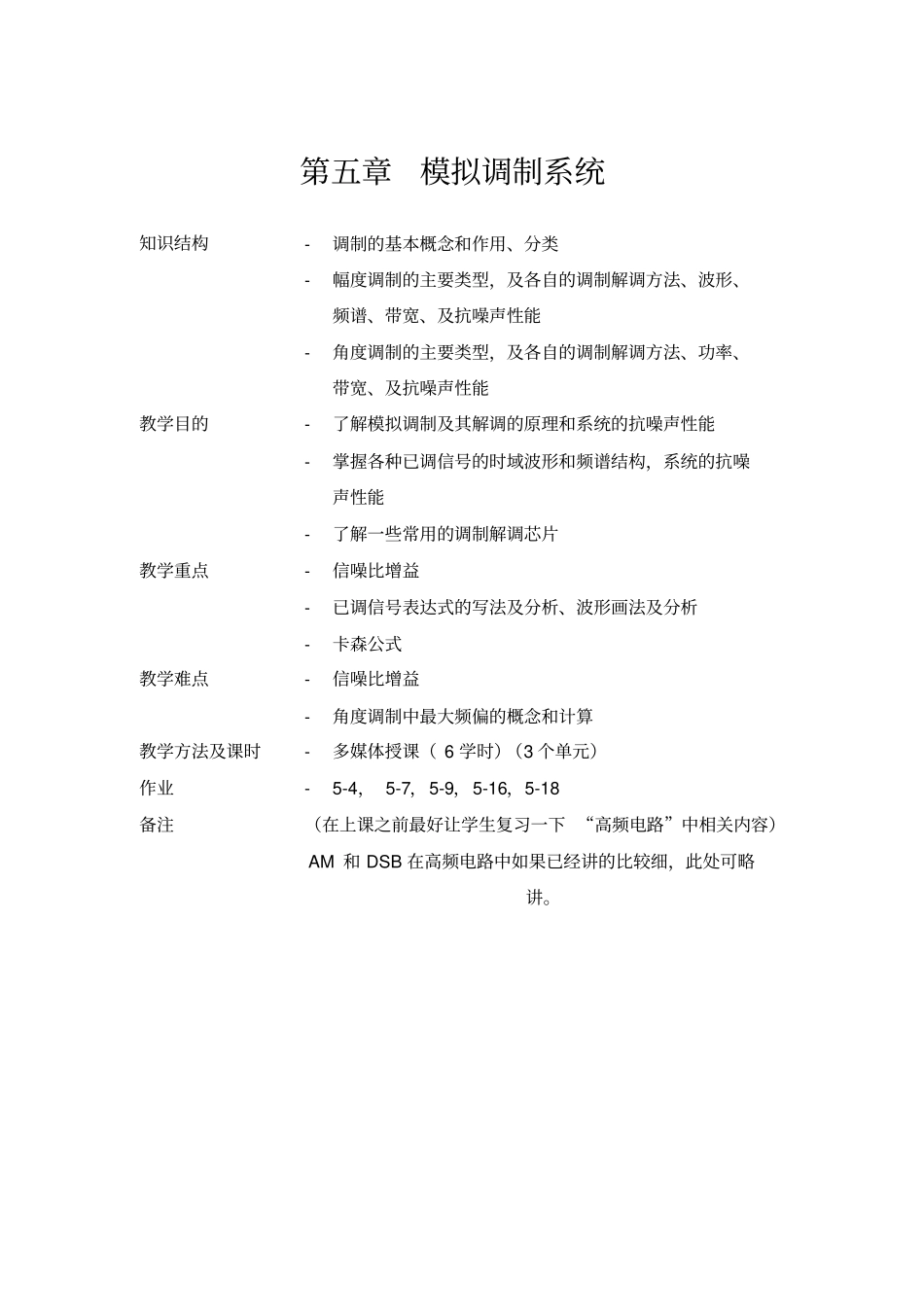

第五章模拟调制系统知识结构-调制的基本概念和作用、分类-幅度调制的主要类型，及各自的调制解调方法、波形、频谱、带宽、及抗噪声性能-角度调制的主要类型，及各自的调制解调方法、功率、带宽、及抗噪声性能教学目的-了解模拟调制及其解调的原理和系统的抗噪声性能-掌握各种已调信号的时域波形和频谱结构，系统的抗噪声性能-了解一些常用的调制解调芯片教学重点-信噪比增益-已调信号表达式的写法及分析、波形画法及分析-卡森公式教学难点-信噪比增益-角度调制中最大频偏的概念和计算教学方法及课时-多媒体授课（ 6 学时）（3 个单元）作业-5-4， 5-7，5-9，5-16，5-18 备注（在上课之前最好让学生复习一下 “高频电路”中相关内容）AM 和 DSB 在高频电路中如果已经讲的比较细，此处可略讲。单元七（ 2 学时）§5.1 引言（调制的作用和分类）知识要点：调制的过程、作用、分类我们在第一章已经学过了模拟通信系统和数字频带通信系统的模型。从模型图中可以看出，它们都需要进行 “调制”。那么什么是调制？为什么要进行调制？调制有哪些分类呢？我们下面逐一介绍。§5.1.1 调制的概念（过程）所谓调制，就是在发送端将要传送的信号附加在高频振荡信号上，也就是使高频振荡信号的某一个或几个参数随基带信号的变化而变化。其中要发送的基带信号又称“调制信号”；高频振荡信号又称“被调制信号”。§5.1.2 调制的作用调制的主要作用有三个：1、将基带信号转化成利于在信道中传输的信号；2、改善信号传输的性能（如FM 具有较好的信噪比性能）3、可实现信道复用，提高频带利用率。§5.1.3 调制的分类分 2 大类：正弦波调制、脉冲调制正弦波调制又可分为模拟调制和数字调制。其中模拟调制又分调幅和调角2类，这是我们本章的主要内容。§5.2 幅度调制与解调知识要点： AM DSB SSB VSB 的原理及波形频谱的画法带宽计算§5.2.1 幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。幅度调制器的一般模型如图5-1 所示。图 5-1 幅度调制器的一般模型图中，为调制信号，为已调信号，为滤波器的冲激响应，则已调信号的时域和频域一般表达式分别为（式 5-1）（式 5-2）式中，为调制信号的频谱，为载波角频率。由以上表达式可见， 对于幅度调制信号， 在波形上， 它的幅度随基带信号规律而变化；在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移。由于这种搬移是...
