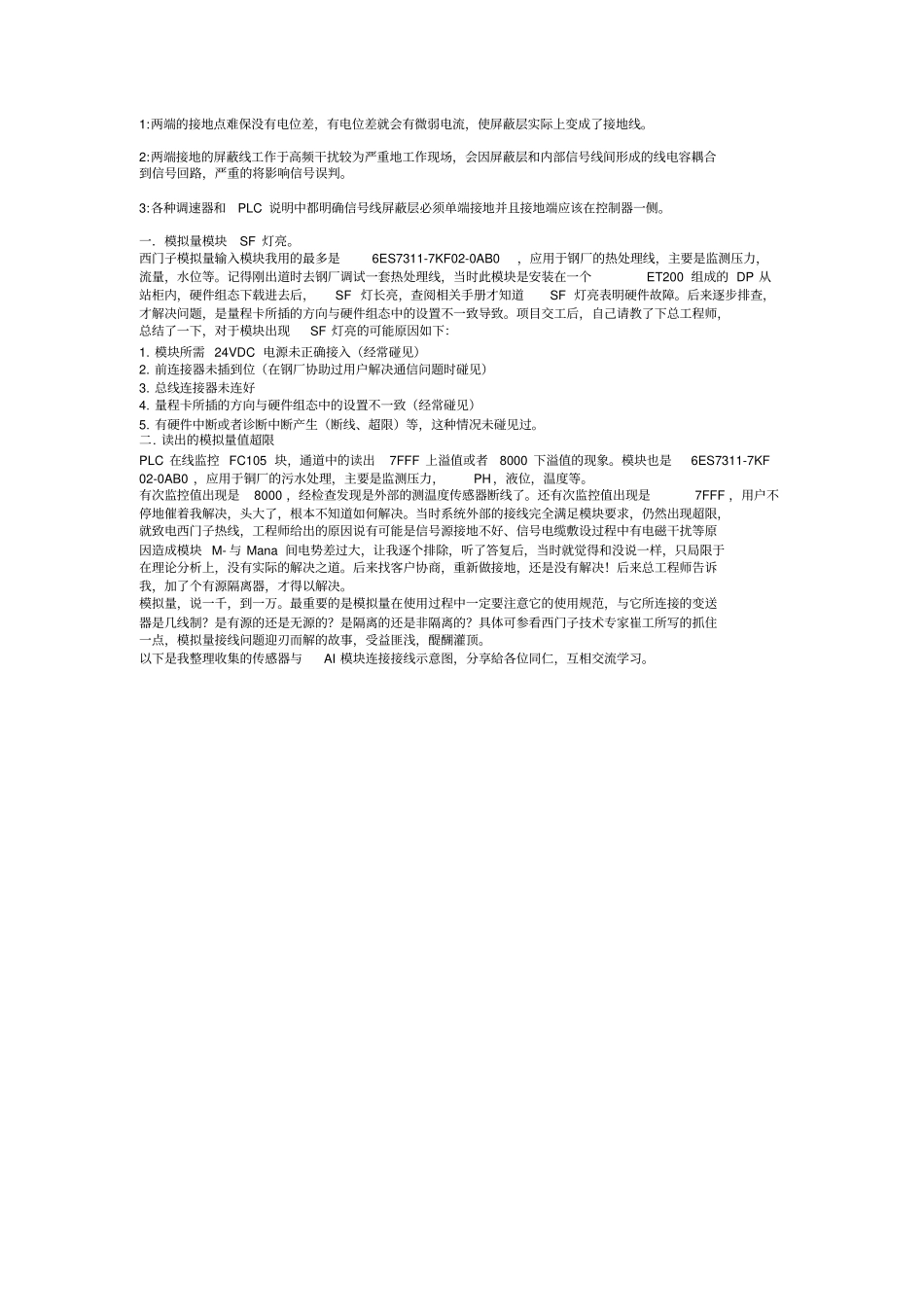

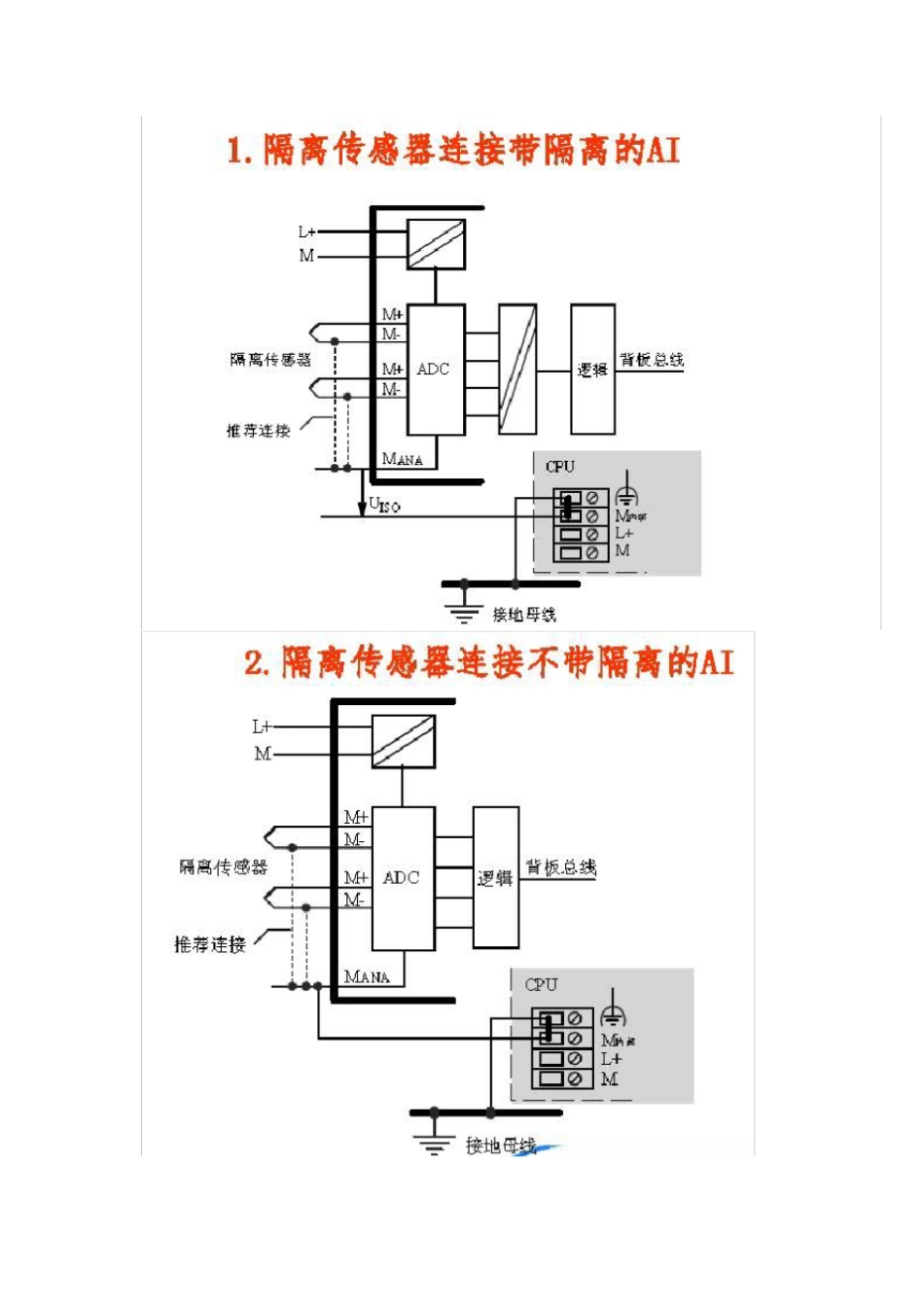

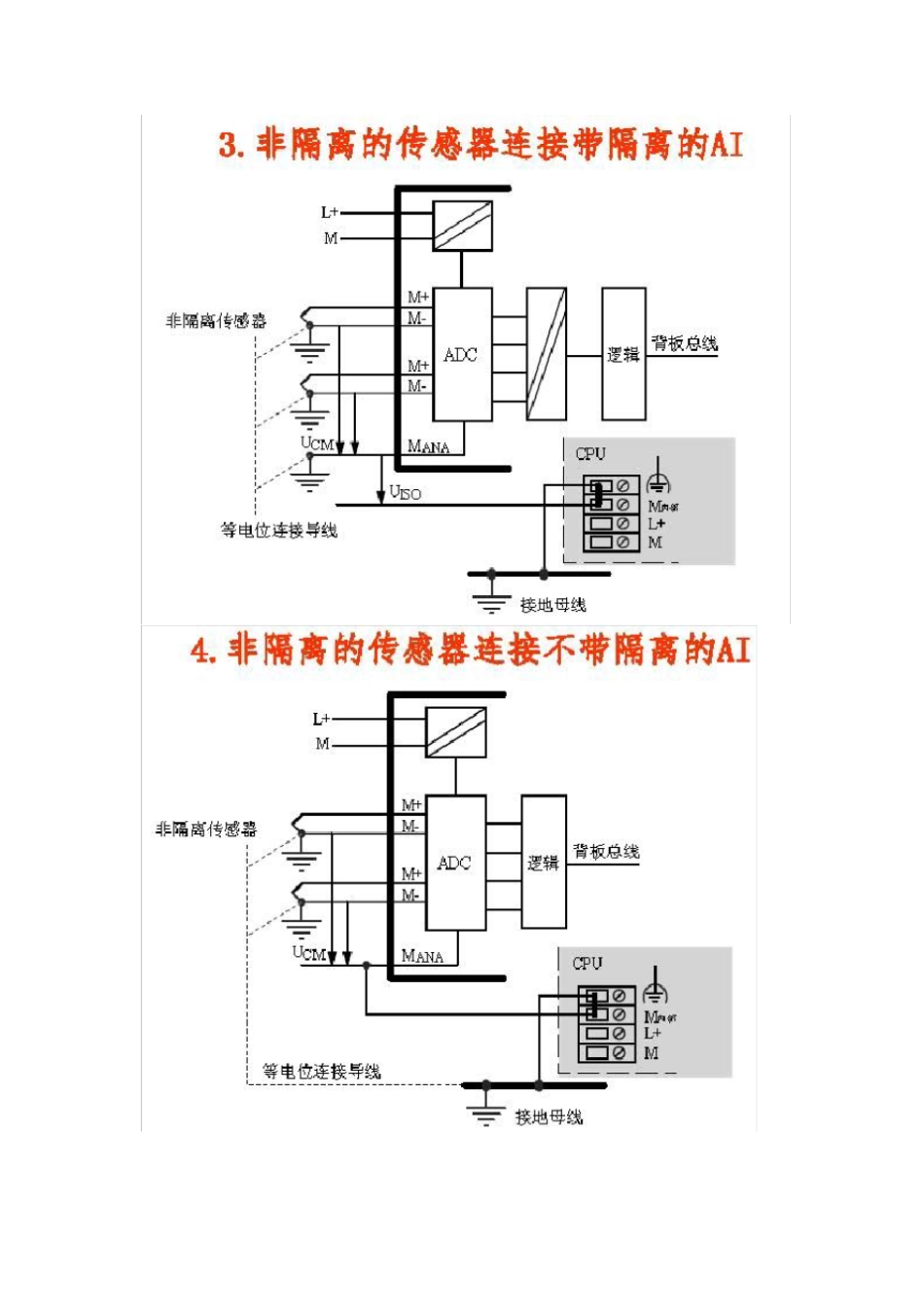

1:两端的接地点难保没有电位差，有电位差就会有微弱电流，使屏蔽层实际上变成了接地线。2:两端接地的屏蔽线工作于高频干扰较为严重地工作现场，会因屏蔽层和内部信号线间形成的线电容耦合到信号回路，严重的将影响信号误判。3:各种调速器和PLC 说明中都明确信号线屏蔽层必须单端接地并且接地端应该在控制器一侧。一．模拟量模块SF 灯亮。西门子模拟量输入模块我用的最多是6ES7311-7KF02-0AB0，应用于钢厂的热处理线，主要是监测压力，流量，水位等。记得刚出道时去钢厂调试一套热处理线，当时此模块是安装在一个ET200 组成的 DP 从站柜内，硬件组态下载进去后，SF 灯长亮，查阅相关手册才知道SF 灯亮表明硬件故障。后来逐步排查，才解决问题，是量程卡所插的方向与硬件组态中的设置不一致导致。项目交工后，自己请教了下总工程师，总结了一下，对于模块出现SF 灯亮的可能原因如下：1. 模块所需 24VDC 电源未正确接入（经常碰见）2. 前连接器未插到位（在钢厂协助过用户解决通信问题时碰见）3. 总线连接器未连好4. 量程卡所插的方向与硬件组态中的设置不一致（经常碰见）5. 有硬件中断或者诊断中断产生（断线、超限）等，这种情况未碰见过。二. 读出的模拟量值超限PLC 在线监控 FC105 块，通道中的读出7FFF 上溢值或者8000 下溢值的现象。模块也是6ES7311-7KF02-0AB0 ，应用于铜厂的污水处理，主要是监测压力，PH，液位，温度等。有次监控值出现是8000 ，经检查发现是外部的测温度传感器断线了。还有次监控值出现是7FFF ，用户不停地催着我解决，头大了，根本不知道如何解决。当时系统外部的接线完全满足模块要求，仍然出现超限，就致电西门子热线，工程师给出的原因说有可能是信号源接地不好、信号电缆敷设过程中有电磁干扰等原因造成模块 M- 与 Mana 间电势差过大，让我逐个排除，听了答复后，当时就觉得和没说一样，只局限于在理论分析上，没有实际的解决之道。后来找客户协商，重新做接地，还是没有解决！后来总工程师告诉我，加了个有源隔离器，才得以解决。模拟量，说一千，到一万。最重要的是模拟量在使用过程中一定要注意它的使用规范，与它所连接的变送器是几线制？是有源的还是无源的？是隔离的还是非隔离的？具体可参看西门子技术专家崔工所写的抓住一点，模拟量接线问题迎刃而解的故事，受益匪浅，醍醐灌顶。以下是我整理收集的传感器与AI 模块连接接线示意图，分享給各位同仁，互相交流学习。
