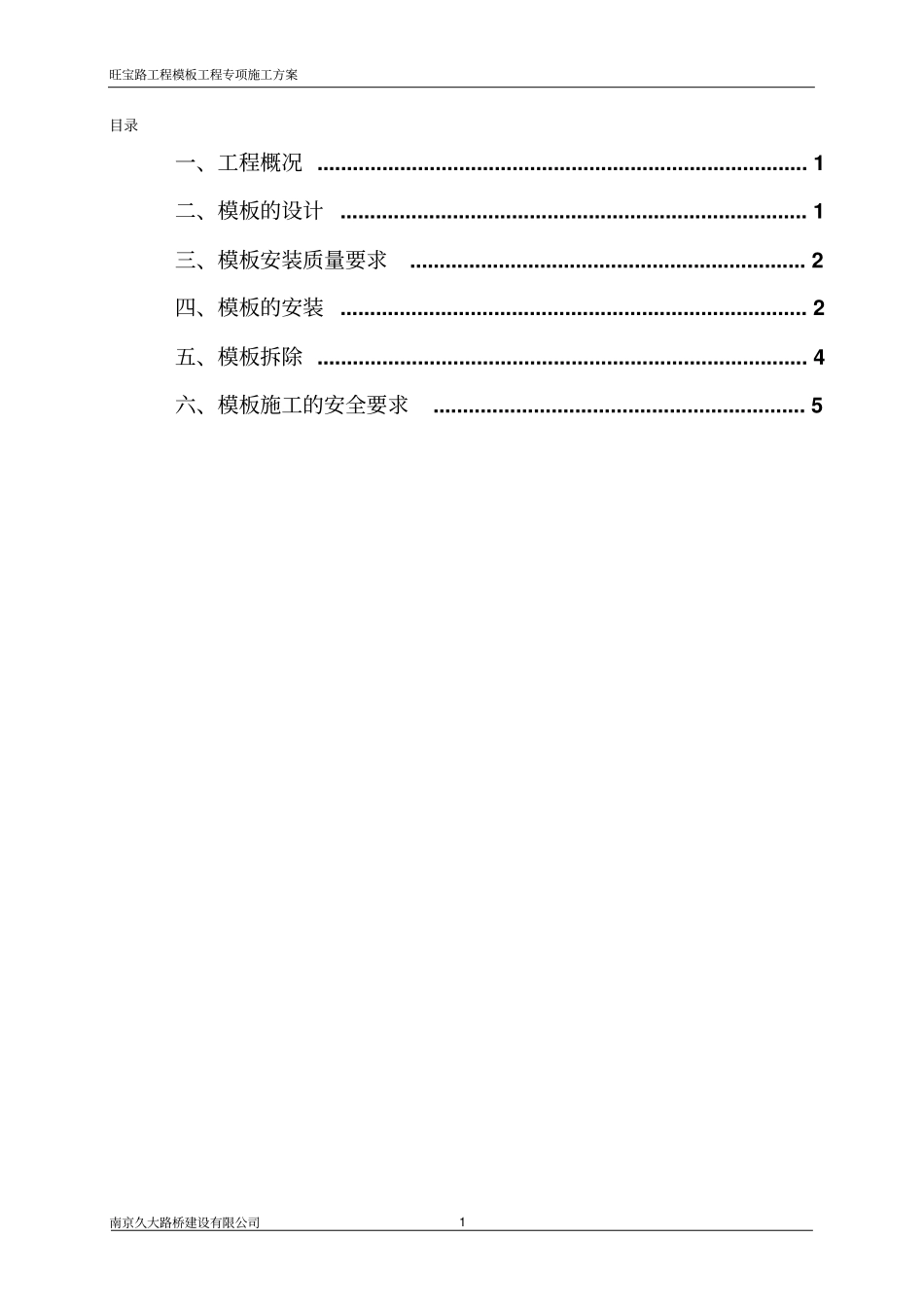

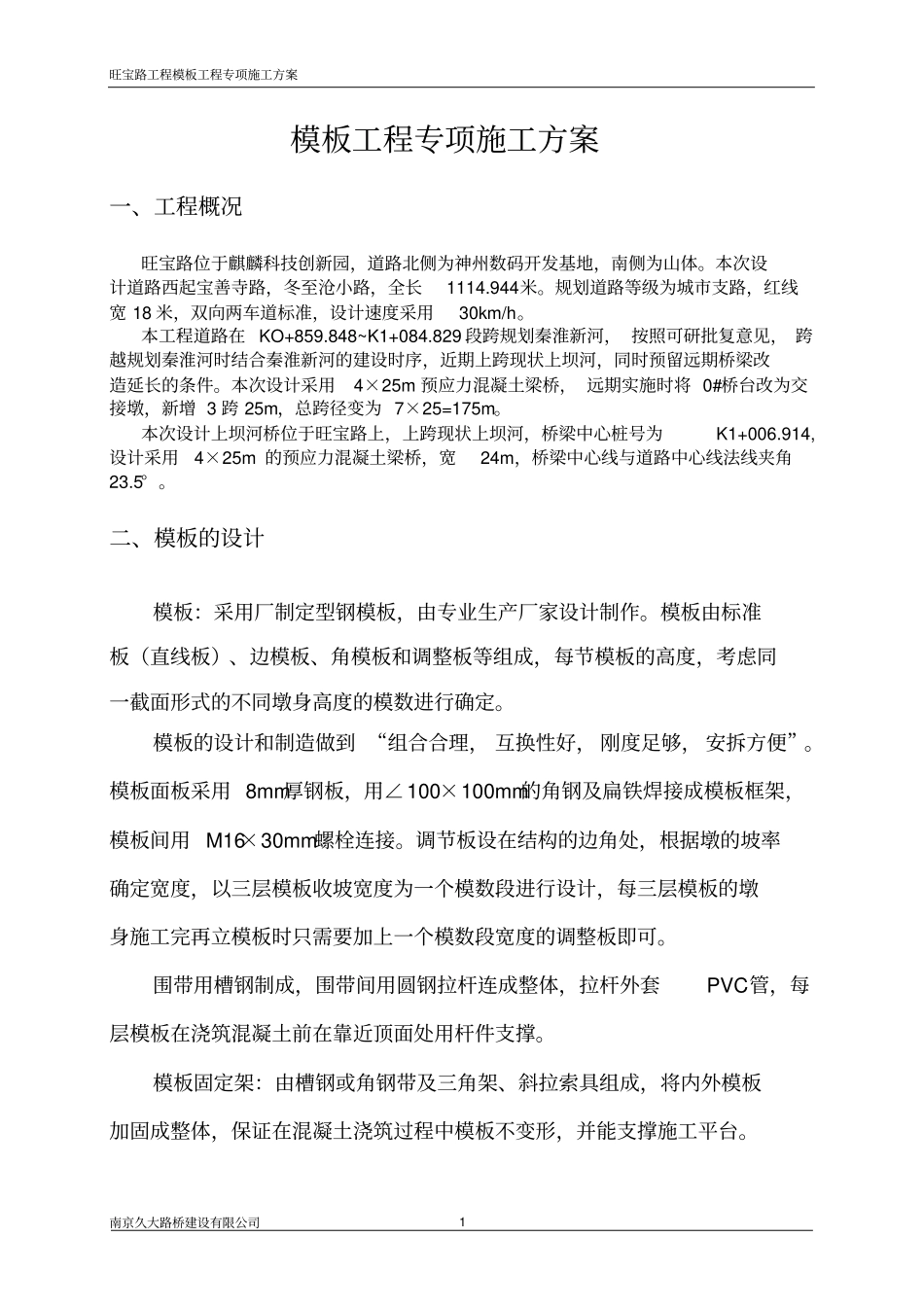

旺宝路工程模板工程专项施工方案南京久大路桥建设有限公司1 目录一、工程概况 ................................................................................... 1 二、模板的设计 ............................................................................... 1 三、模板安装质量要求................................................................... 2 四、模板的安装 ............................................................................... 2 五、模板拆除 ................................................................................... 4 六、模板施工的安全要求............................................................... 5 旺宝路工程模板工程专项施工方案南京久大路桥建设有限公司1 模板工程专项施工方案一、工程概况旺宝路位于麒麟科技创新园，道路北侧为神州数码开发基地，南侧为山体。本次设计道路西起宝善寺路，冬至沧小路，全长1114.944米。规划道路等级为城市支路，红线宽 18 米，双向两车道标准，设计速度采用30km/h。本工程道路在 KO+859.848~K1+084.829 段跨规划秦淮新河， 按照可研批复意见， 跨越规划秦淮河时结合秦淮新河的建设时序，近期上跨现状上坝河，同时预留远期桥梁改造延长的条件。本次设计采用4×25m 预应力混凝土梁桥， 远期实施时将 0#桥台改为交接墩，新增 3 跨 25m，总跨径变为 7×25=175m。本次设计上坝河桥位于旺宝路上，上跨现状上坝河，桥梁中心桩号为K1+006.914,设计采用4×25m 的预应力混凝土梁桥，宽24m，桥梁中心线与道路中心线法线夹角23.5° 。二、模板的设计模板：采用厂制定型钢模板，由专业生产厂家设计制作。模板由标准板（直线板）、边模板、角模板和调整板等组成，每节模板的高度，考虑同一截面形式的不同墩身高度的模数进行确定。模板的设计和制造做到 “组合合理， 互换性好， 刚度足够， 安拆方便”。模板面板采用 8mm厚钢板，用∠100×100mm的角钢及扁铁焊接成模板框架，模板间用 M16×30mm螺栓连接。调节板设在结构的边角处，根据墩的坡率确定宽度，以三层模板收坡宽度为一个模数段进行设计，每三层模板的墩身施工完再立模板时只需要加上一个模数段宽度的调整板即可。围带用槽钢制成，围带间用圆钢拉杆连成整体，拉杆外套PVC管，每层模板在浇筑混凝土前在靠近顶面处用杆件支撑。模板固定架：由槽钢或...
