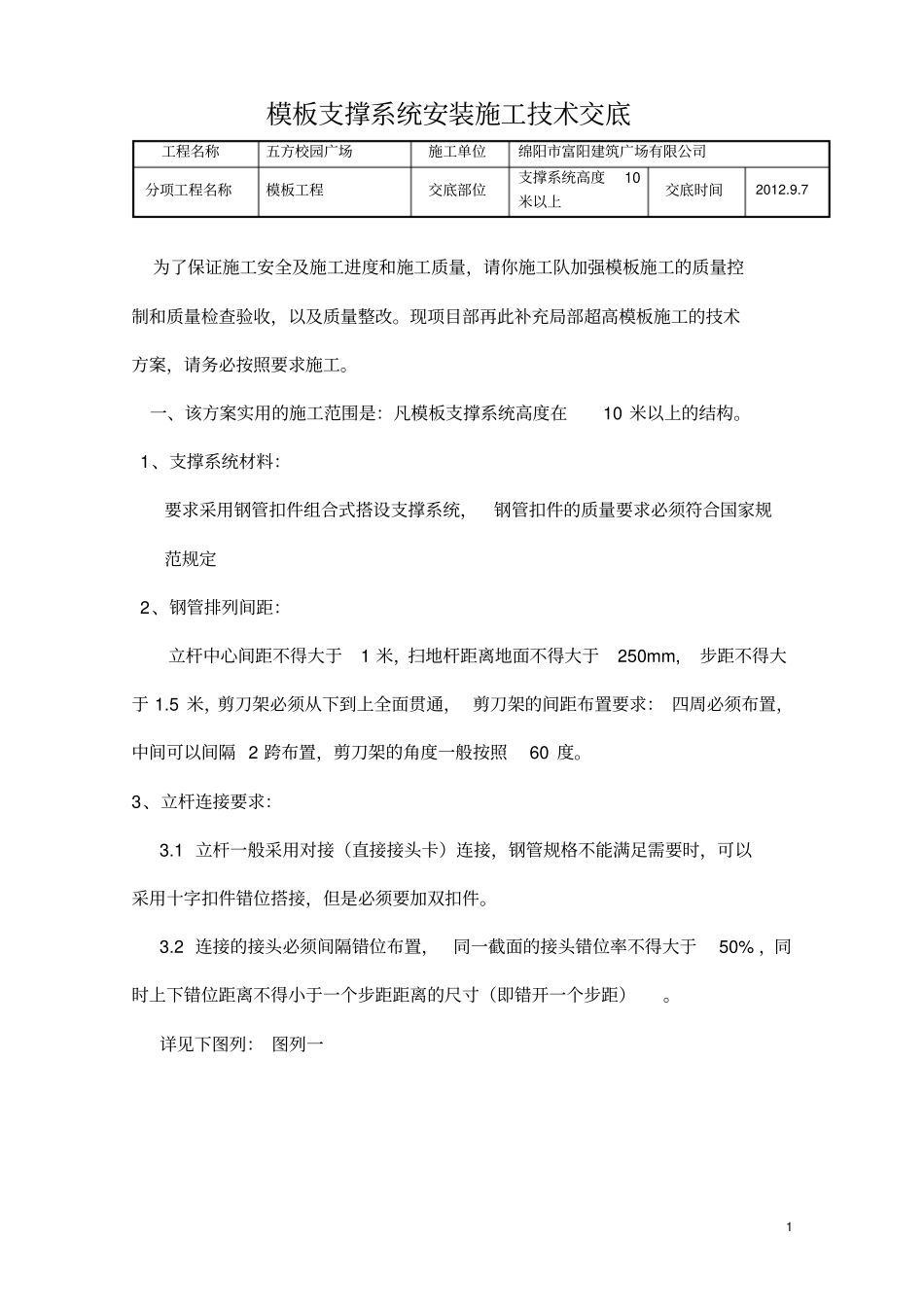

1 模板支撑系统安装施工技术交底工程名称五方校园广场施工单位绵阳市富阳建筑广场有限公司分项工程名称模板工程交底部位支撑系统高度10米以上交底时间2012.9.7 为了保证施工安全及施工进度和施工质量，请你施工队加强模板施工的质量控制和质量检查验收，以及质量整改。现项目部再此补充局部超高模板施工的技术方案，请务必按照要求施工。一、该方案实用的施工范围是：凡模板支撑系统高度在10 米以上的结构。1、支撑系统材料：要求采用钢管扣件组合式搭设支撑系统，钢管扣件的质量要求必须符合国家规范规定2、钢管排列间距：立杆中心间距不得大于1 米，扫地杆距离地面不得大于250mm, 步距不得大于 1.5 米，剪刀架必须从下到上全面贯通， 剪刀架的间距布置要求： 四周必须布置，中间可以间隔 2 跨布置，剪刀架的角度一般按照60 度。3、立杆连接要求：3.1 立杆一般采用对接（直接接头卡）连接，钢管规格不能满足需要时，可以采用十字扣件错位搭接，但是必须要加双扣件。3.2 连接的接头必须间隔错位布置，同一截面的接头错位率不得大于50% ，同时上下错位距离不得小于一个步距距离的尺寸（即错开一个步距）。详见下图列： 图列一2 图列二：3 注：其他施工技术按照前期技术交底认真施工。交底人 : 接受交底人：日期：日期：
