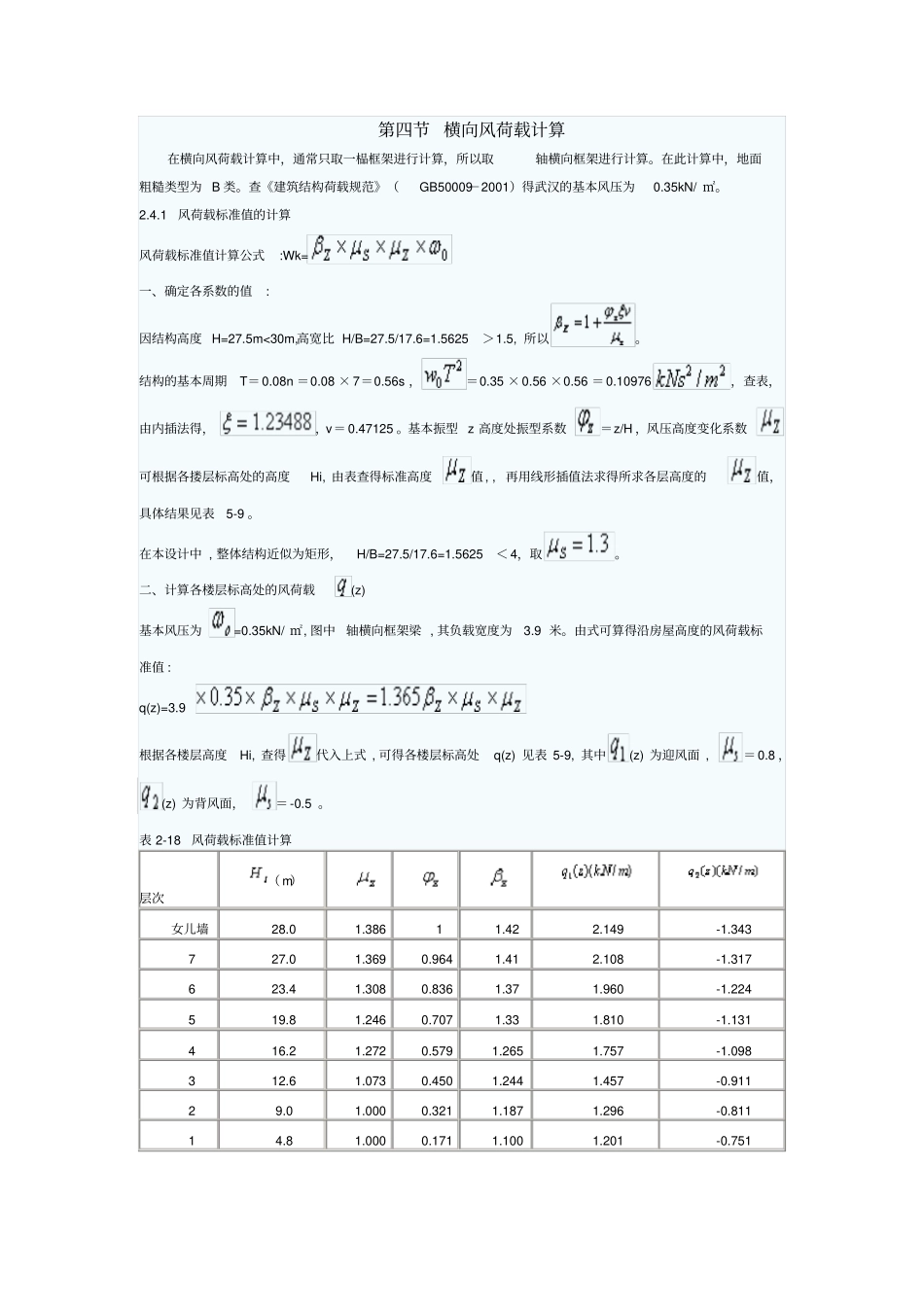

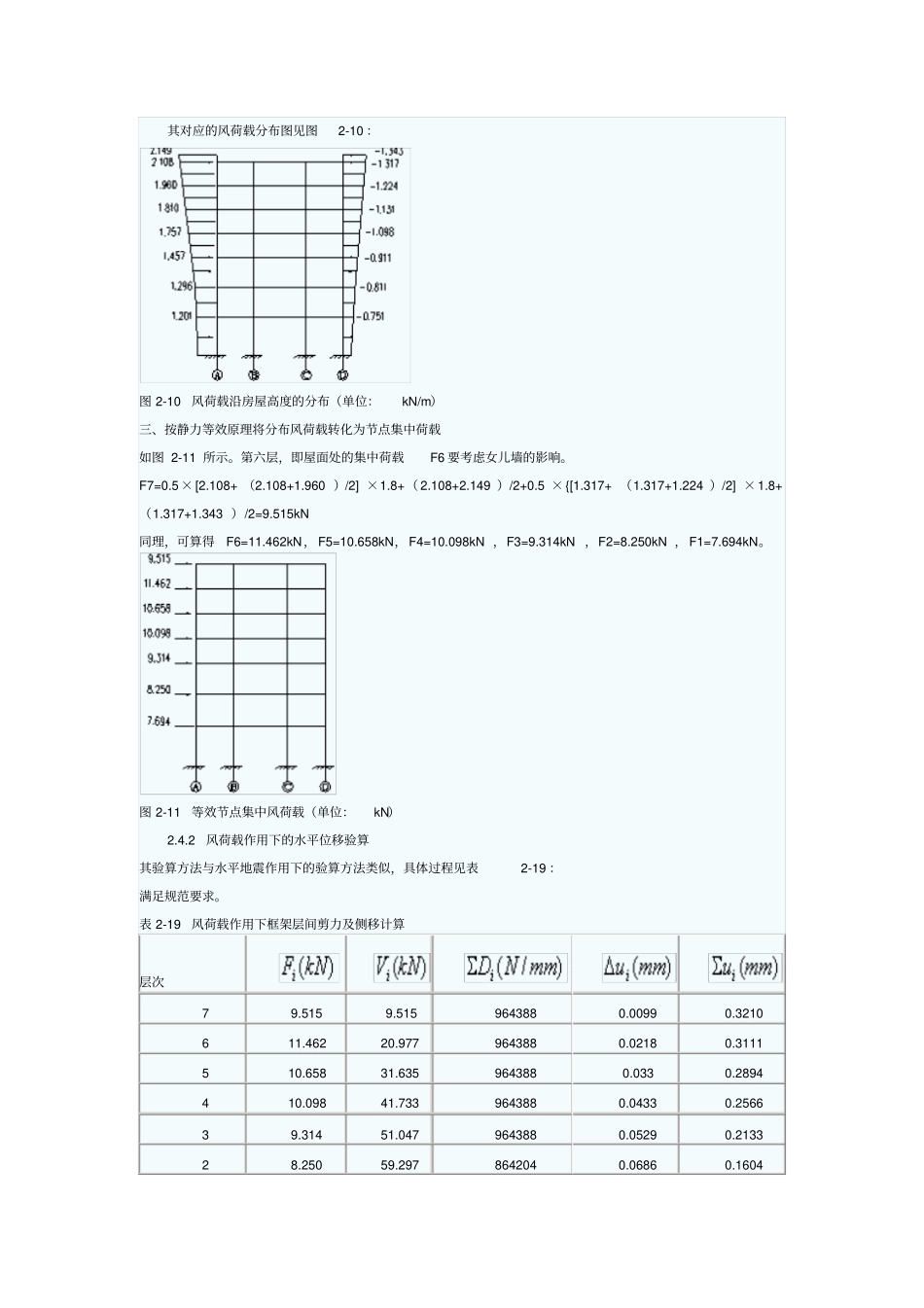

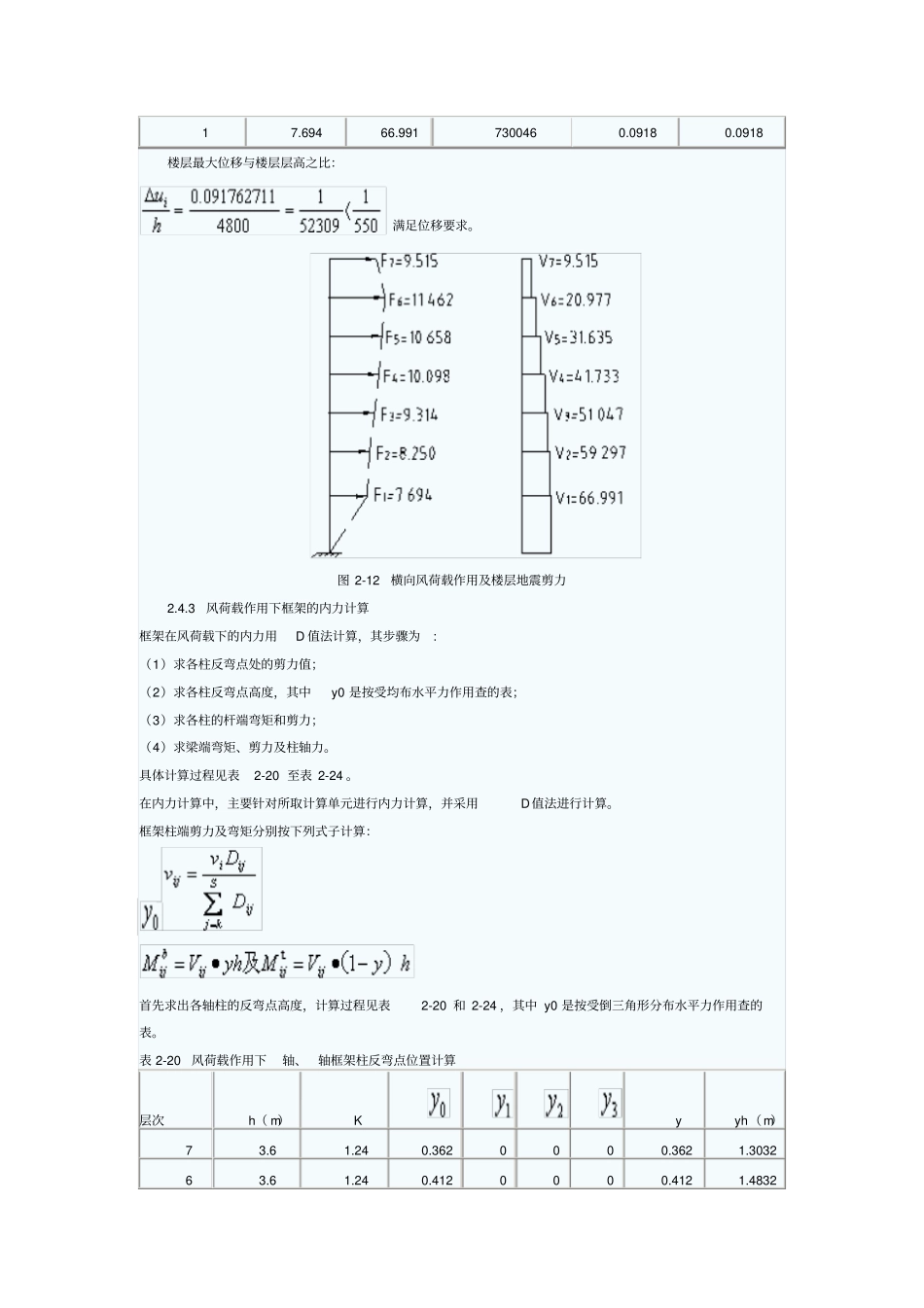

第四节 横向风荷载计算在横向风荷载计算中,通常只取一榀框架进行计算,所以取轴横向框架进行计算。在此计算中,地面粗糙类型为 B 类。查《建筑结构荷载规范》(GB50009-2001)得武汉的基本风压为0.35kN/ ㎡。2.4.1风荷载标准值的计算风荷载标准值计算公式:Wk=一、确定各系数的值:因结构高度 H=27.5m<30m,高宽比 H/B=27.5/17.6=1.5625>1.5, 所以。结构的基本周期T= 0.08n =0.08 × 7=0.56s ,=0.35 × 0.56 ×0.56 = 0.10976,查表,由内插法得,,v= 0.47125 。基本振型 z 高度处振型系数=z/H ,风压高度变化系数可根据各搂层标高处的高度Hi, 由表查得标准高度值 , , 再用线形插值法求得所求各层高度的值,具体结果见表5-9 。在本设计中 , 整体结构近似为矩形,H/B=27.5/17.6=1.5625< 4,取。二、计算各楼层标高处的风荷载(z)基本风压为=0.35kN/ ㎡, 图中轴横向框架梁 , 其负载宽度为3.9 米。由式可算得沿房屋高度的风荷载标准值 : q(z)=3.9根据各楼层高度Hi, 查得代入上式 , 可得各楼层标高处q(z) 见表 5-9, 其中(z) 为迎风面 , = 0.8 ,(z) 为背风面,= -0.5 。表 2-18 风荷载标准值计算层次( m)女儿墙28.0 1.386 1 1.42 2.149 -1.343 7 27.0 1.369 0.964 1.41 2.108 -1.317 6 23.4 1.308 0.836 1.37 1.960 -1.224 5 19.8 1.246 0.707 1.33 1.810 -1.131 4 16.2 1.272 0.579 1.265 1.757 -1.098 3 12.6 1.073 0.450 1.244 1.457 -0.911 2 9.0 1.000 0.321 1.187 1.296 -0.811 1 4.8 1.000 0.171 1.100 1.201 -0.751 其对应的风荷载分布图见图2-10 :图 2-10 风荷载沿房屋高度的分布(单位:kN/m)三、按静力等效原理将分布风荷载转化为节点集中荷载如图 2-11 所示。第六层,即屋面处的集中荷载F6 要考虑女儿墙的影响。F7=0.5 × [2.108+ (2.108+1.960 )/2] ×1.8+( 2.108+2.149 )/2+0.5 × {[1.317+ (1.317+1.224 )/2] × 1.8+(1.317+1.343 )/2=9.515kN 同理,可算得F6=11.462kN, F5=10.658kN, F4=10.098kN ,F3=9.314kN ,F2=8.250kN , F1=7.694kN。图 2-11 等效节点集中风荷载(单位:kN)2.4.2风荷载作用下的水平位移验算其验算方法与水平地震作用下的验算方法类似,具体过程见表2-19 :满足规范要求。表 2-19 风荷载作用下框架层间剪力及侧移计算层次7 9.515 9...
