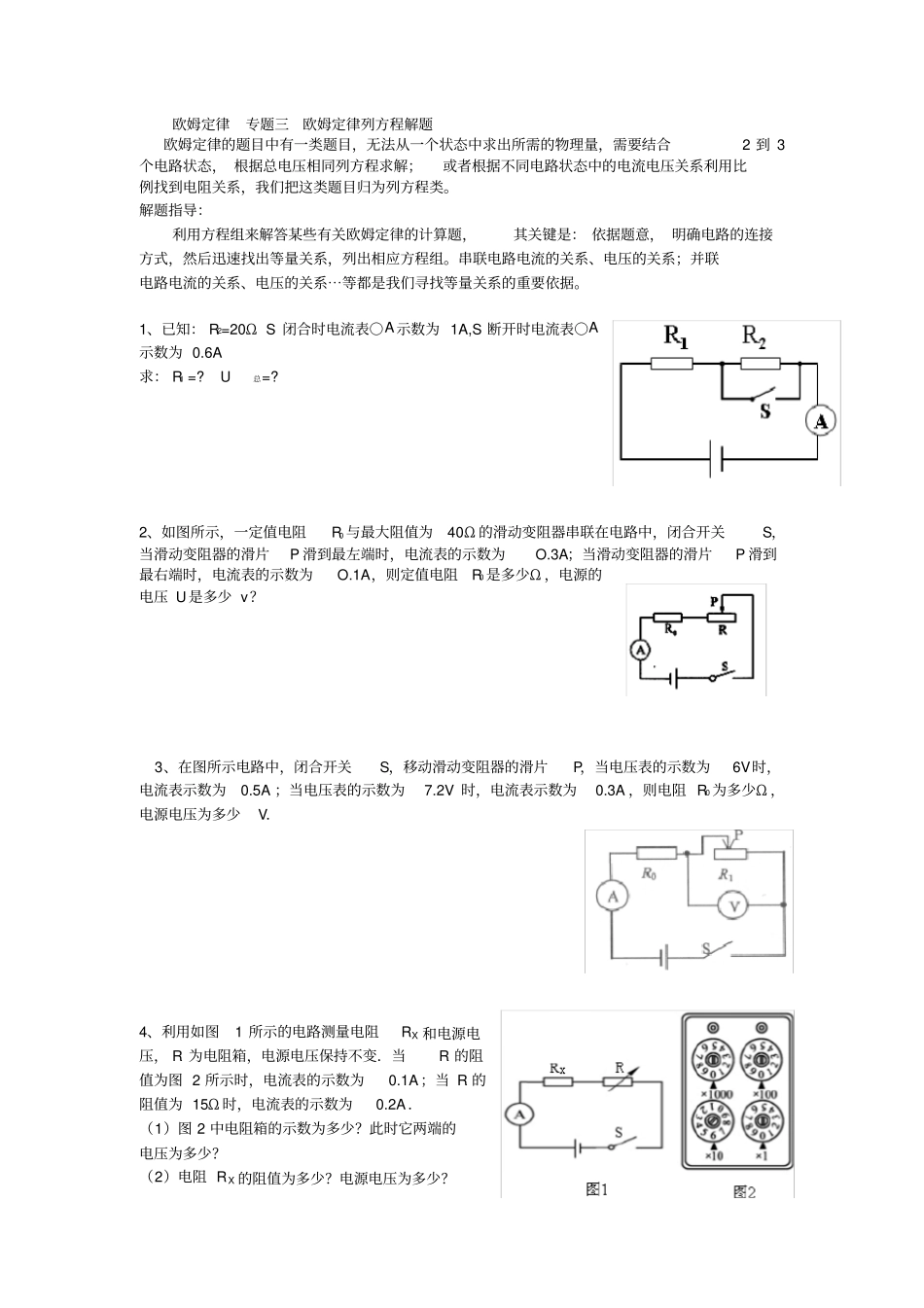

欧姆定律专题三欧姆定律列方程解题欧姆定律的题目中有一类题目，无法从一个状态中求出所需的物理量，需要结合2 到 3个电路状态， 根据总电压相同列方程求解；或者根据不同电路状态中的电流电压关系利用比例找到电阻关系，我们把这类题目归为列方程类
解题指导：利用方程组来解答某些有关欧姆定律的计算题，其关键是： 依据题意， 明确电路的连接方式，然后迅速找出等量关系，列出相应方程组
串联电路电流的关系、电压的关系；并联电路电流的关系、电压的关系⋯等都是我们寻找等量关系的重要依据
1、已知： R2=20Ω S 闭合时电流表○A示数为 1A,S 断开时电流表○A示数为 0
6A 求： R1 =
2、如图所示，一定值电阻R0 与最大阻值为40Ω 的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P 滑到最左端时，电流表的示数为O
3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为O
1A，则定值电阻R0 是多少Ω ，电源的电压 U是多少 v
3、在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0
5A ；当电压表的示数为7
2V 时，电流表示数为0
3A ，则电阻 R0 为多少Ω ，电源电压为多少V．4、利用如图1 所示的电路测量电阻RX 和电源电压， R 为电阻箱，电源电压保持不变．当R 的阻值为图 2 所示时，电流表的示数为0
1A；当 R 的阻值为 15Ω 时，电流表的示数为0
2A．（1）图 2 中电阻箱的示数为多少
此时它两端的电压为多少
（2）电阻 RX 的阻值为多少
电源电压为多少

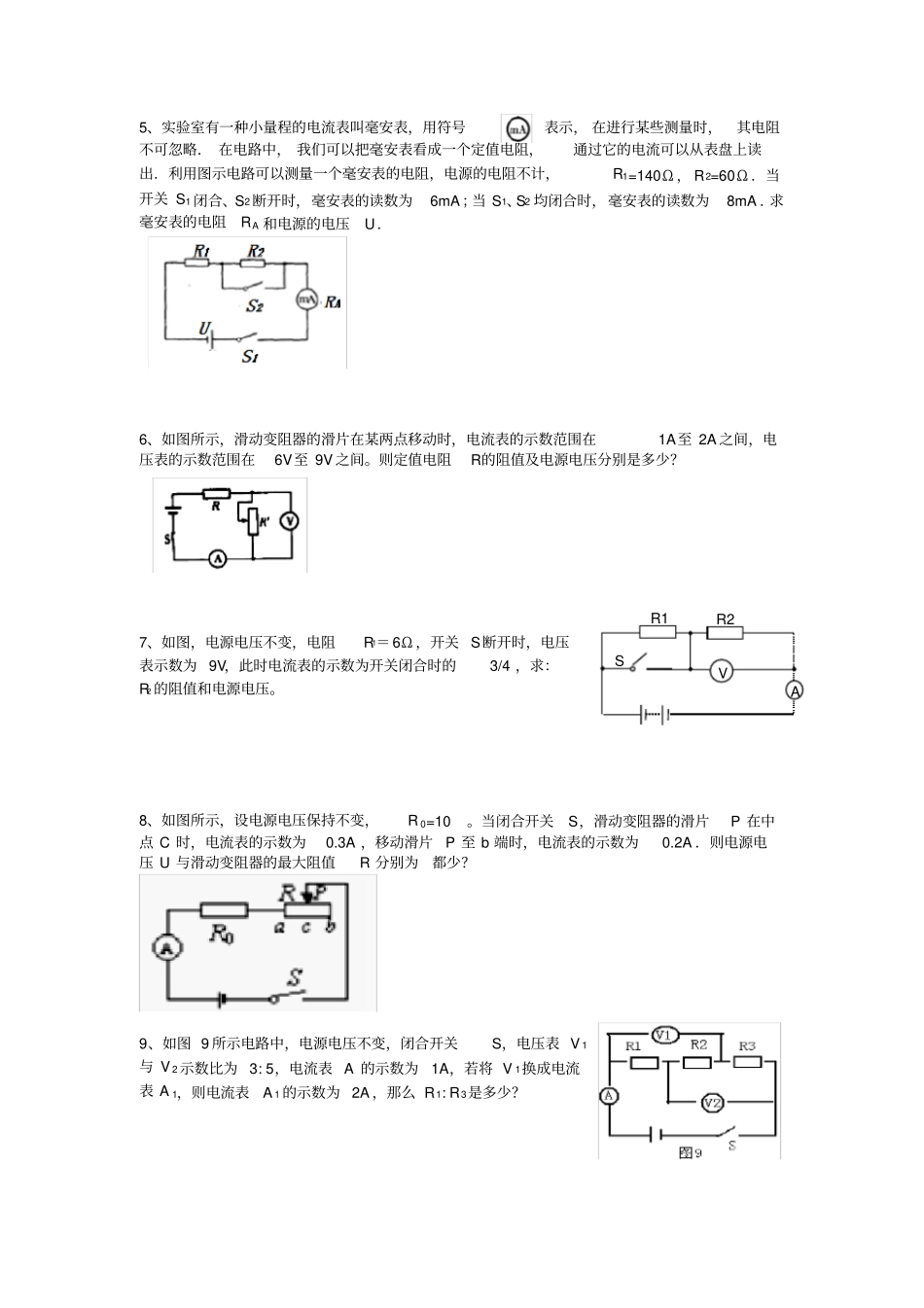

5、实验室有一种小量程的电流表叫毫安表，用符号表示， 在进行某些测量时，其电阻不可忽略． 在电路中， 我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω ，
