欧姆定律分类试题VIP免费

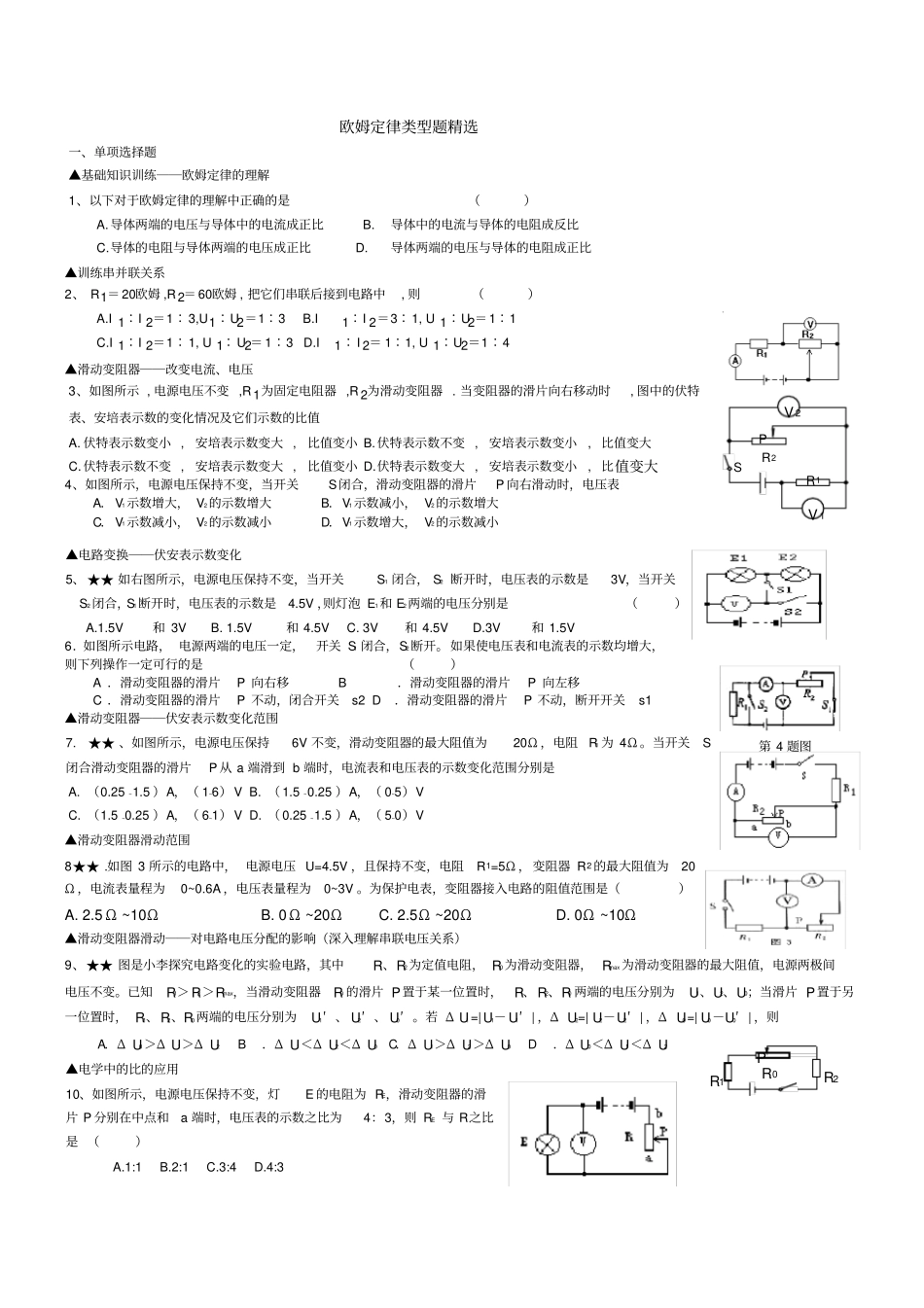

欧姆定律类型题精选一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（）A.导体两端的电压与导体中的电流成正比 B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比 D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝ 20欧姆 ,R 2＝ 60欧姆 , 把它们串联后接到电路中, 则（）A.I 1∶I 2＝1∶ 3,U1∶U2＝1∶3 B.I1∶I 2＝3∶ 1, U 1∶U2＝ 1∶1 C.I 1∶I 2＝1∶ 1, U 1∶ U2＝ 1∶3 D.I1∶ I 2＝ 1∶1, U 1∶U2＝1∶4 ▲滑动变阻器――改变电流、电压3、如图所示 , 电源电压不变 ,R 1为固定电阻器 ,R 2为滑动变阻器 . 当变阻器的滑片向右移动时, 图中的伏特表、安培表示数的变化情况及它们示数的比值A. 伏特表示数变小 , 安培表示数变大 , 比值变小 B.伏特表示数不变 , 安培表示数变小, 比值变大C. 伏特表示数不变 , 安培表示数变大 , 比值变小 D.伏特表示数变大 , 安培表示数变小, 比值变大4、如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P 向右滑动时，电压表A． V1示数增大， V2的示数增大B．V1示数减小， V2的示数增大C． V1示数减小， V2的示数减小D．V1示数增大， V2的示数减小▲电路变换――伏安表示数变化5、★★ 如右图所示，电源电压保持不变，当开关S1 闭合， S2 断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V ，则灯泡 E1和 E2两端的电压分别是（） A.1.5V和 3V B. 1.5V和 4.5V C. 3V和 4.5V D.3V和 1.5V 6．如图所示电路， 电源两端的电压一定，开关 S1 闭合，S2断开。 如果使电压表和电流表的示数均增大，则下列操作一定可行的是（）A ．滑动变阻器的滑片P 向右移 B ．滑动变阻器的滑片P 向左移C ．滑动变阻器的滑片P 不动，闭合开关s2 D ．滑动变阻器的滑片P 不动，断开开关s1 ▲滑动变阻器――伏安表示数变化范围7.★★ 、如图所示，电源电压保持6V 不变，滑动变阻器的最大阻值为20Ω ，电阻R1 为 4Ω 。当开关S闭合滑动变阻器的滑片P 从 a 端滑到 b 端时，电流表和电压表的示数变化范围分别是 A. （0.25 ~1.5 ）A，（ 1~6） V B. （ 1.5 ~0.25 ）A，（ 0~5）V C. （1.5 ~0.25 ）A，（ 6~1） V D. （ 0.25 ~1.5 ）A，（ 5~0）V ▲滑动变阻器滑动范围8★★ .如图 3 所示...
