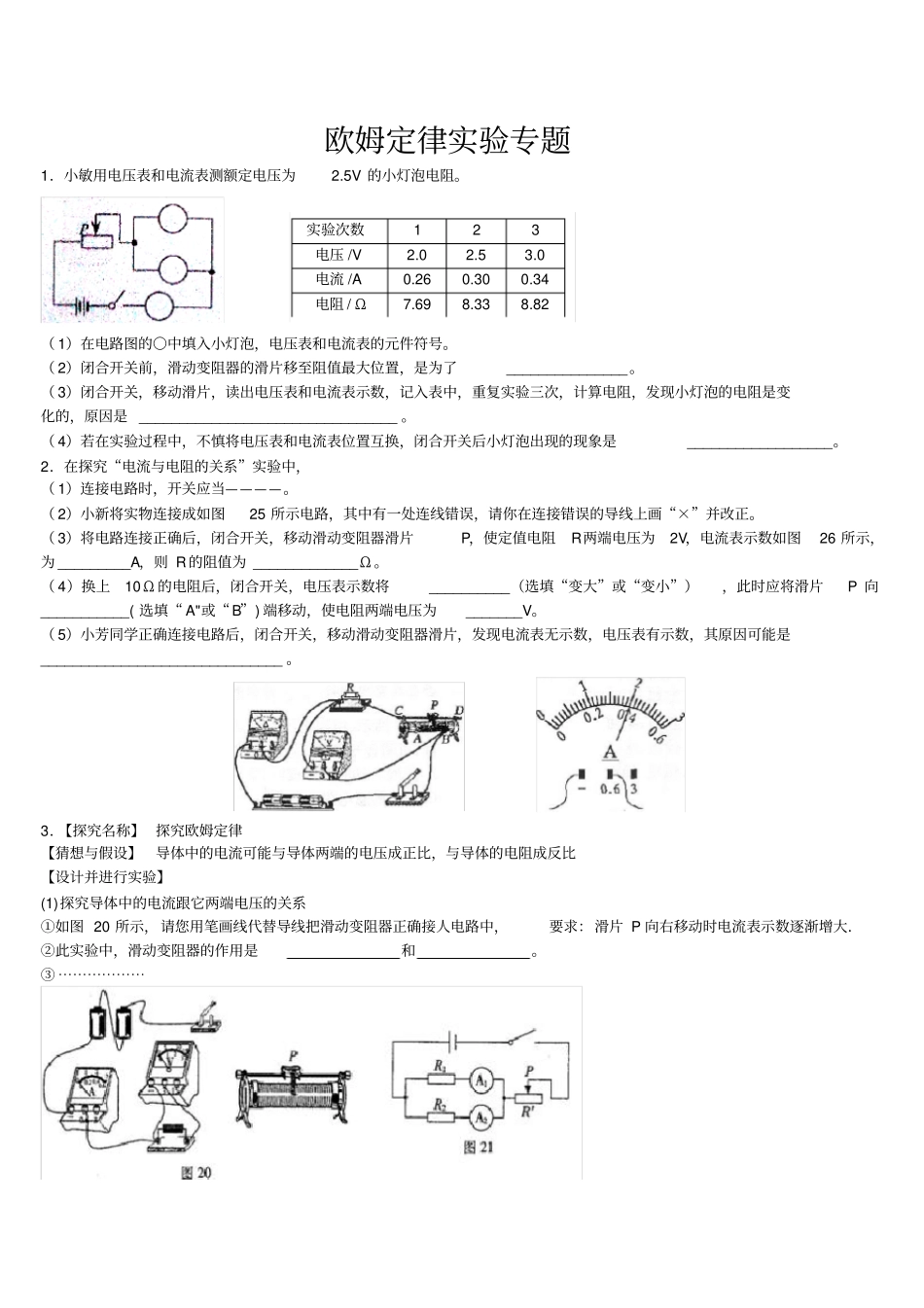

欧姆定律实验专题1．小敏用电压表和电流表测额定电压为2.5V 的小灯泡电阻。（ 1）在电路图的〇中填入小灯泡，电压表和电流表的元件符号。（ 2）闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了_______________。（ 3）闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次，计算电阻，发现小灯泡的电阻是变化的，原因是 ________________________________ 。（ 4）若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后小灯泡出现的现象是__________________。2．在探究“电流与电阻的关系”实验中，（ 1）连接电路时，开关应当————。（ 2）小新将实物连接成如图25 所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。（ 3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图26 所示，为 _________A，则 R的阻值为 _____________Ω 。（ 4）换上10 Ω 的电阻后，闭合开关，电压表示数将__________（选填“变大”或“变小”），此时应将滑片P 向___________( 选填“ A"或“B”) 端移动，使电阻两端电压为_______V。（ 5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______________________________ 。3．【探究名称】 探究欧姆定律【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体的电阻成反比【设计并进行实验】(1)探究导体中的电流跟它两端电压的关系①如图 20 所示，请您用笔画线代替导线把滑动变阻器正确接人电路中，要求：滑片 P 向右移动时电流表示数逐渐增大．②此实验中，滑动变阻器的作用是和。③ ⋯⋯⋯⋯⋯⋯实验次数1 2 3 电压 /V 2.0 2.5 3.0 电流 /A 0.26 0.30 0.34 电阻 / Ω7.69 8.33 8.82 (2)小英同学探究 “导体中的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图21 所示的电路图，进行实验．①连接电路，调节滑动变阻器，读出电流表与的示数分别记为I 1 和 I2；②把定值电阻R2 换成 R3，调节滑动变阻器使电流表的示数为 ______，使 R3 两端的 ______不变。记录此时电流表的示数为 I 3；③把定值电阻R3 换成 R4, 重复上一步骤进行实验；④分析数据得出电流与电阻的关系．4．小刚要测量一个电阻Rx的阻值，现...
