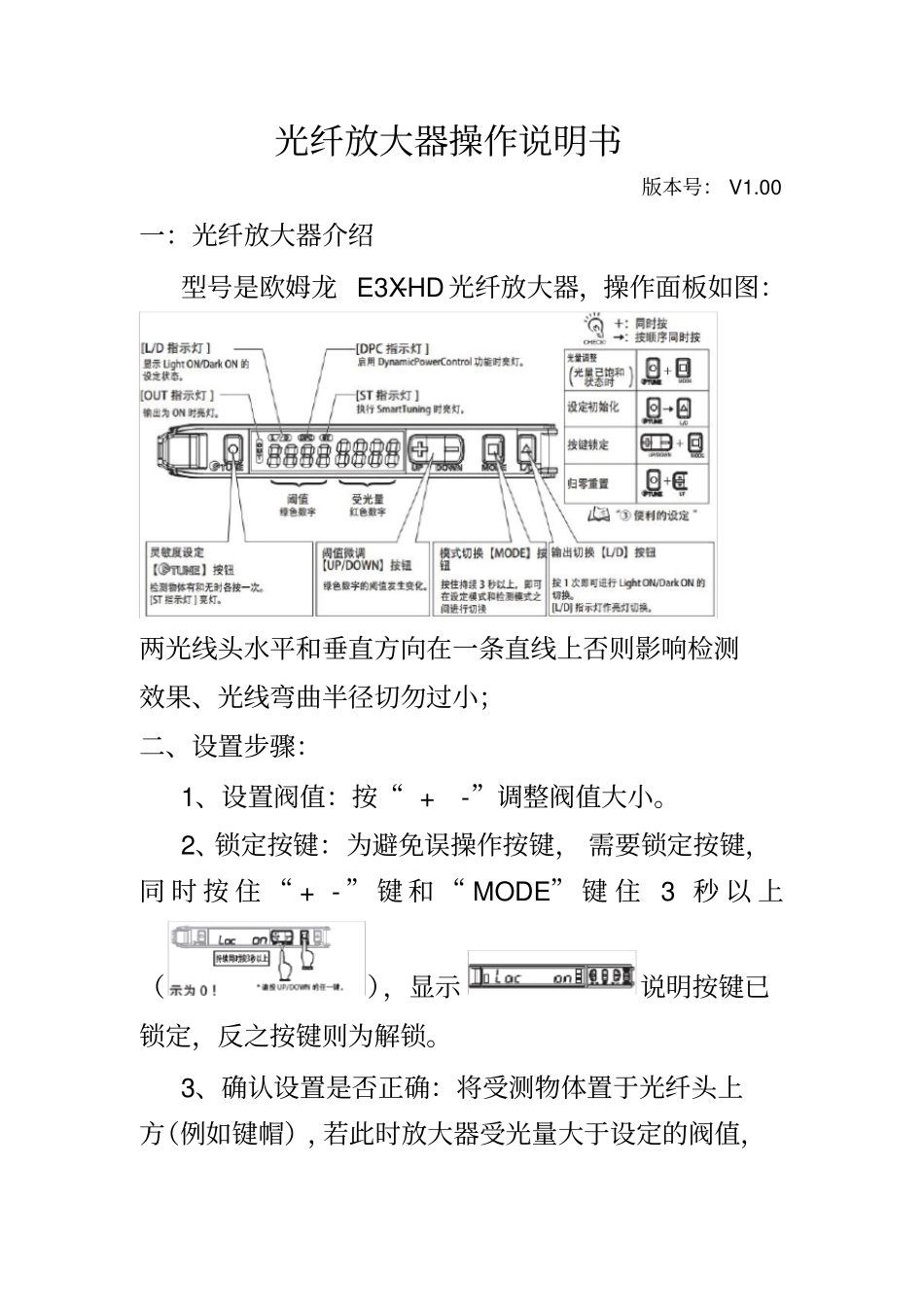

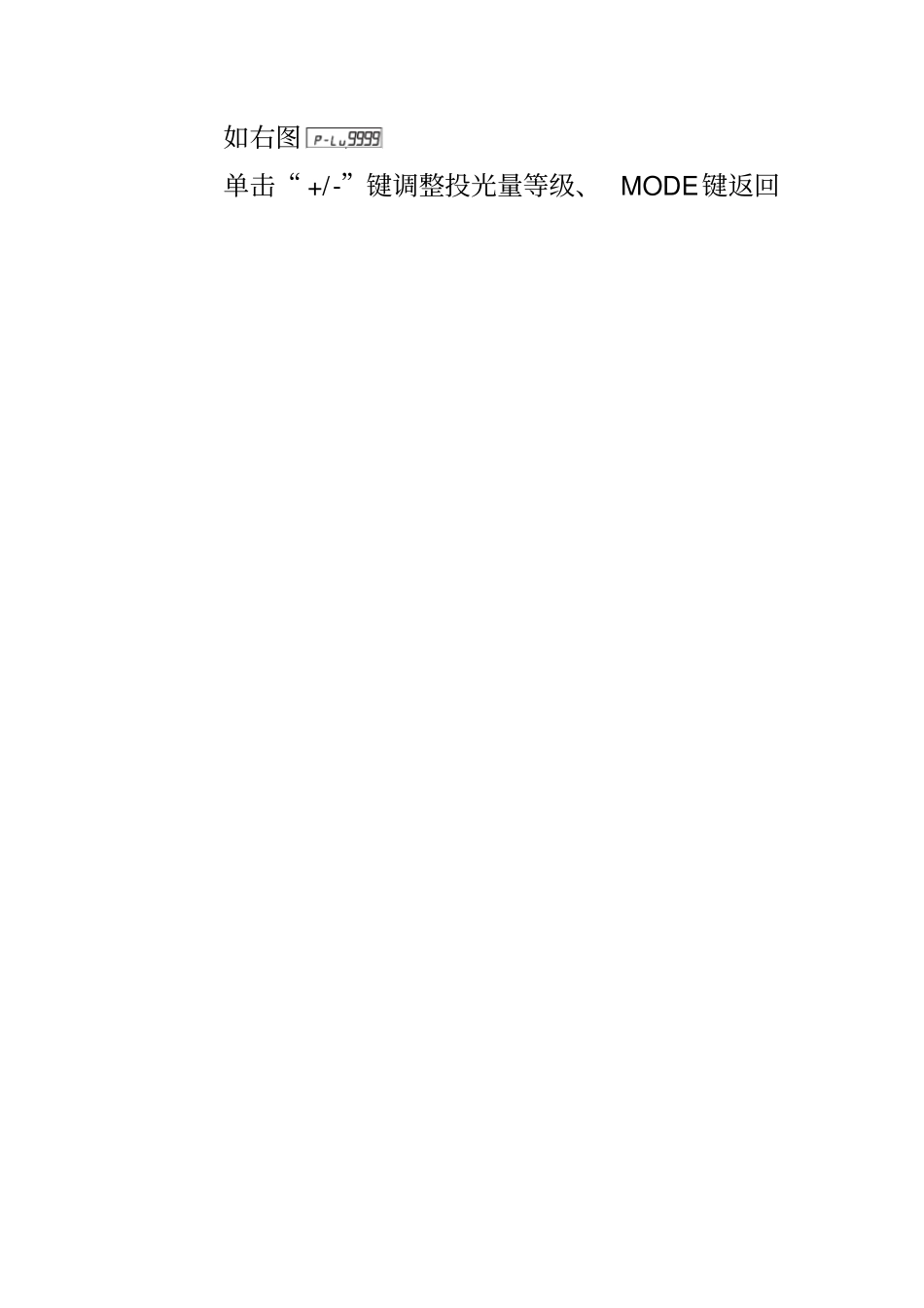

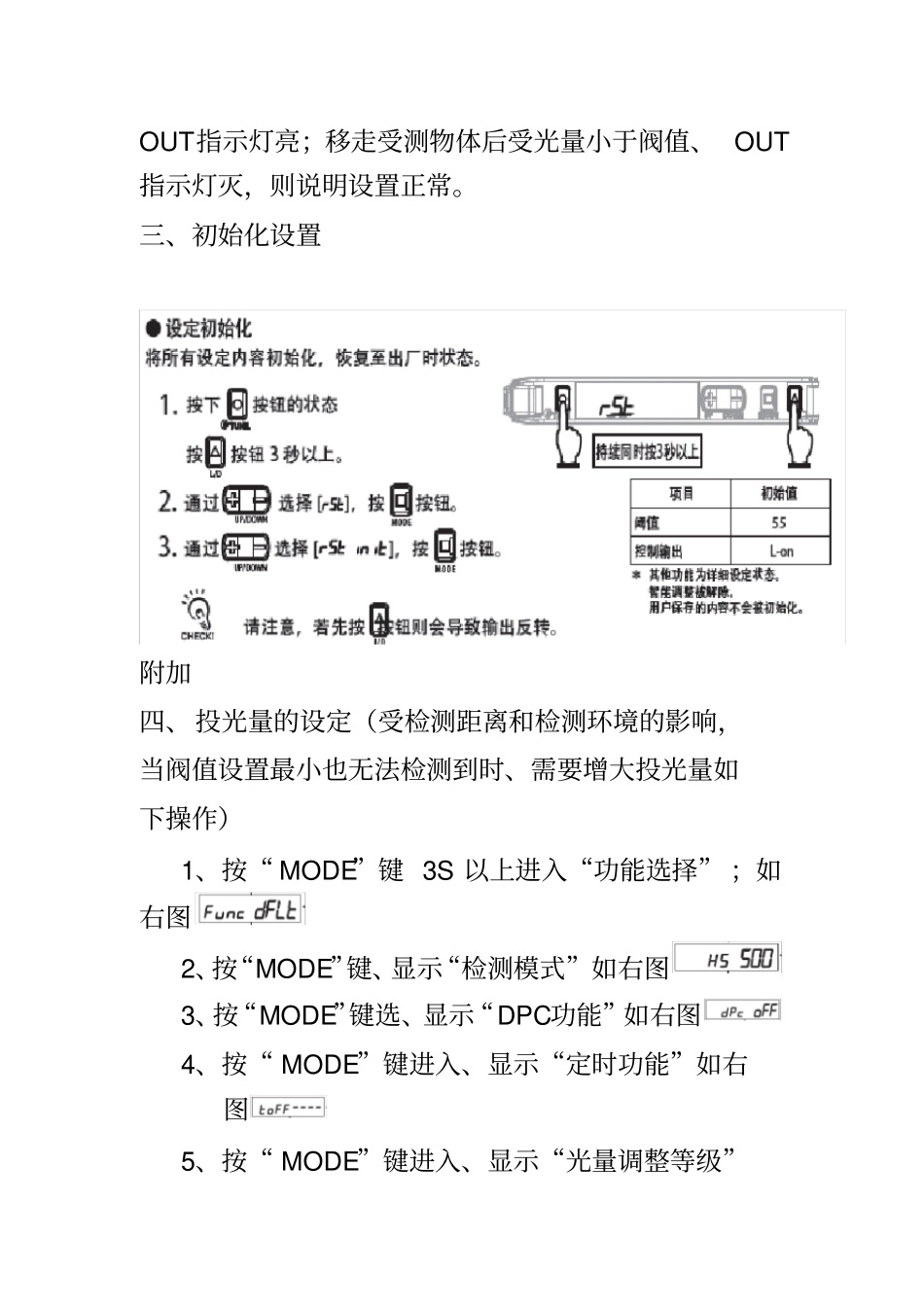

光纤放大器操作说明书版本号： V1.00一：光纤放大器介绍型号是欧姆龙 E3X-HD光纤放大器，操作面板如图：两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；二、设置步骤：1、设置阀值：按“ + -”调整阀值大小。2、锁定按键：为避免误操作按键， 需要锁定按键，同 时 按 住 “ + - ” 键 和 “ MODE” 键 住 3 秒 以 上（），显示说明按键已锁定，反之按键则为解锁。3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，OUT指示灯亮；移走受测物体后受光量小于阀值、 OUT指示灯灭，则说明设置正常。三、初始化设置附加四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）1、按“ MODE”键 3S 以上进入“功能选择” ；如右图2、按“MODE”键、显示“检测模式”如右图3、按“MODE”键选、显示“DPC功能”如右图4、按“ MODE”键进入、显示“定时功能”如右图5、按“ MODE”键进入、显示“光量调整等级”如右图单击“ +/-”键调整投光量等级、 MODE键返回
