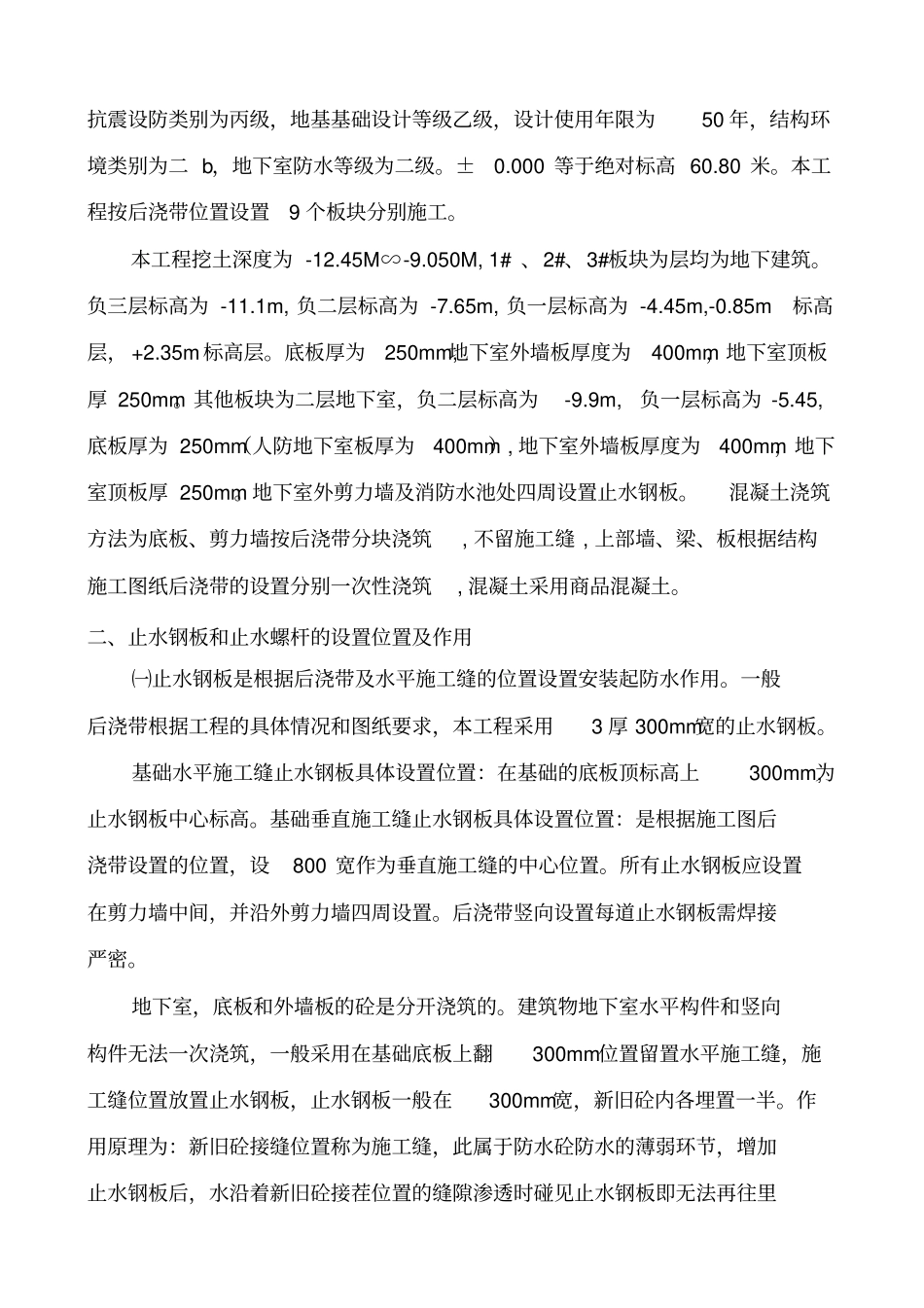

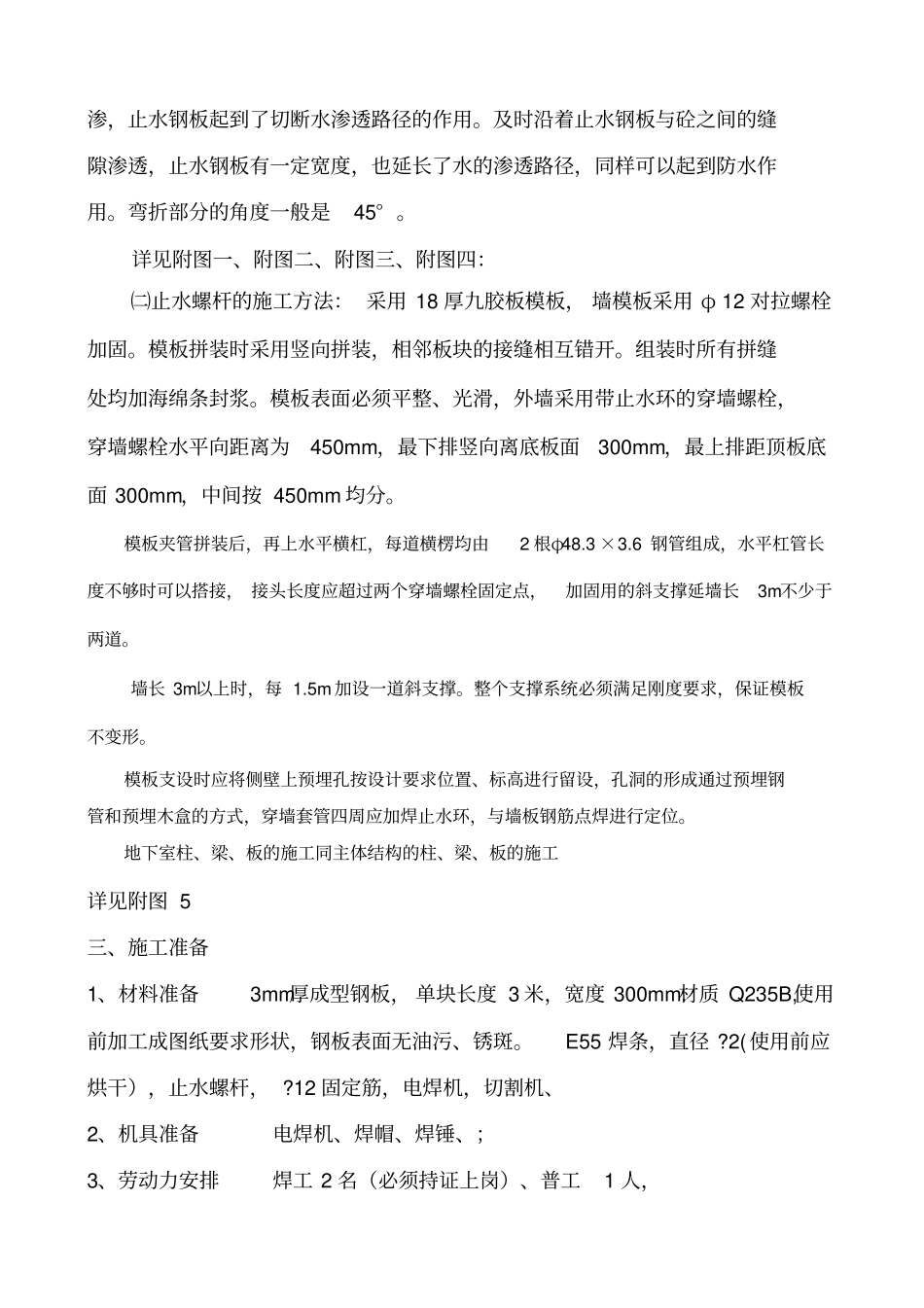

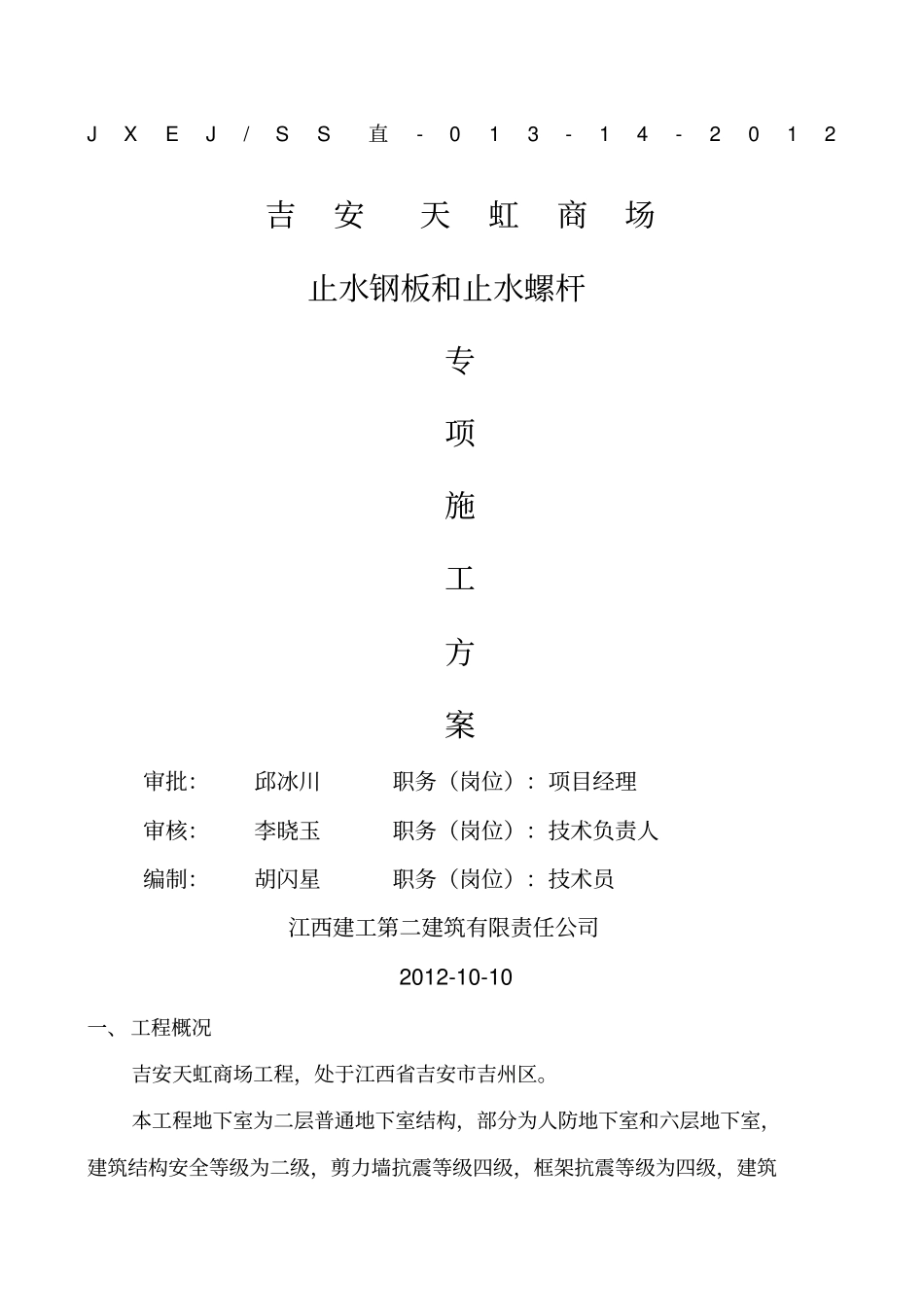

JXEJ/SS直-013-14-2012 吉安天虹商场止水钢板和止水螺杆专项施工方案审批：邱冰川职务（岗位）：项目经理审核：李晓玉职务（岗位）：技术负责人编制：胡闪星职务（岗位）：技术员江西建工第二建筑有限责任公司2012-10-10 一、工程概况吉安天虹商场工程，处于江西省吉安市吉州区。本工程地下室为二层普通地下室结构，部分为人防地下室和六层地下室，建筑结构安全等级为二级，剪力墙抗震等级四级，框架抗震等级为四级，建筑抗震设防类别为丙级，地基基础设计等级乙级，设计使用年限为50 年，结构环境类别为二 b，地下室防水等级为二级。±0.000 等于绝对标高 60.80 米。本工程按后浇带位置设置9 个板块分别施工。本工程挖土深度为 -12.45M∽-9.050M, 1# 、2#、3#板块为层均为地下建筑。负三层标高为 -11.1m, 负二层标高为 -7.65m, 负一层标高为 -4.45m,-0.85m标高层， +2.35m 标高层。底板厚为250mm,地下室外墙板厚度为400mm，地下室顶板厚 250mm。其他板块为二层地下室，负二层标高为-9.9m, 负一层标高为 -5.45, 底板厚为 250mm（人防地下室板厚为400mm）, 地下室外墙板厚度为400mm，地下室顶板厚 250mm。地下室外剪力墙及消防水池处四周设置止水钢板。混凝土浇筑方法为底板、剪力墙按后浇带分块浇筑, 不留施工缝 , 上部墙、梁、板根据结构施工图纸后浇带的设置分别一次性浇筑, 混凝土采用商品混凝土。二、止水钢板和止水螺杆的设置位置及作用㈠止水钢板是根据后浇带及水平施工缝的位置设置安装起防水作用。一般后浇带根据工程的具体情况和图纸要求，本工程采用3 厚 300mm宽的止水钢板。基础水平施工缝止水钢板具体设置位置：在基础的底板顶标高上300mm,为止水钢板中心标高。基础垂直施工缝止水钢板具体设置位置：是根据施工图后浇带设置的位置，设800 宽作为垂直施工缝的中心位置。所有止水钢板应设置在剪力墙中间，并沿外剪力墙四周设置。后浇带竖向设置每道止水钢板需焊接严密。地下室，底板和外墙板的砼是分开浇筑的。建筑物地下室水平构件和竖向构件无法一次浇筑，一般采用在基础底板上翻300mm位置留置水平施工缝，施工缝位置放置止水钢板，止水钢板一般在300mm宽，新旧砼内各埋置一半。作用原理为：新旧砼接缝位置称为施工缝，此属于防水砼防水的薄弱环节，增加止水钢板后，水沿着新旧砼接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与砼之间的缝...
