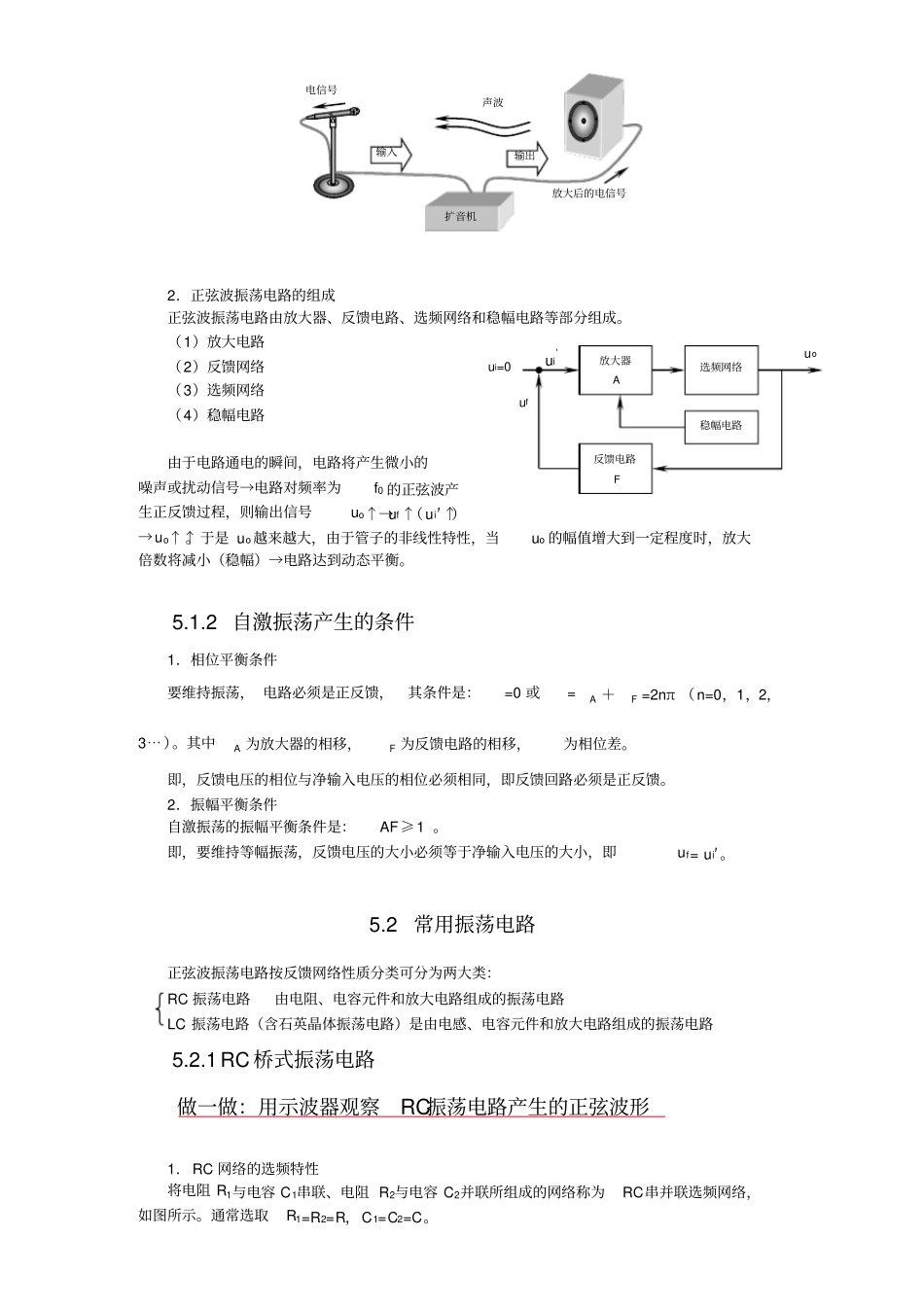

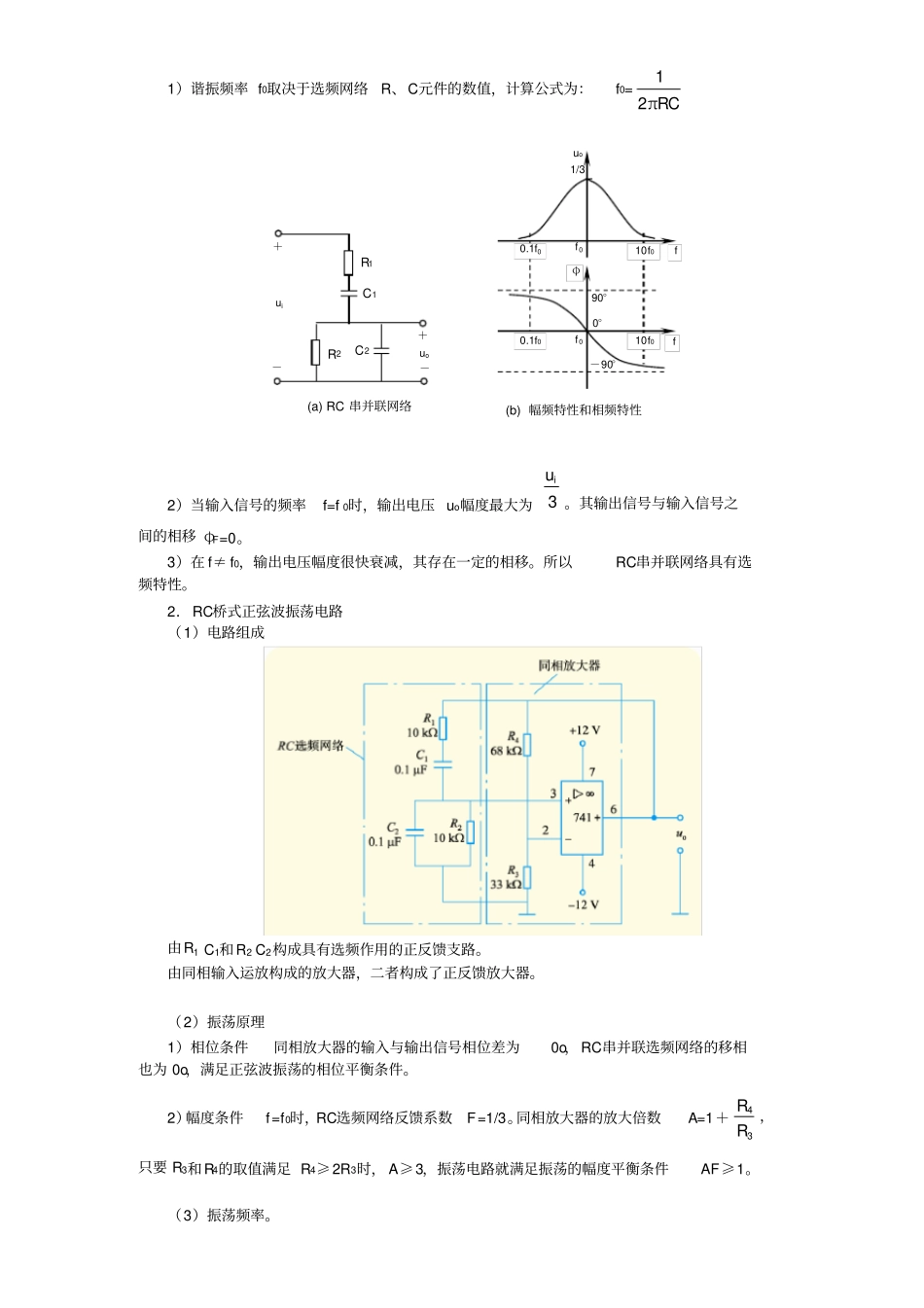

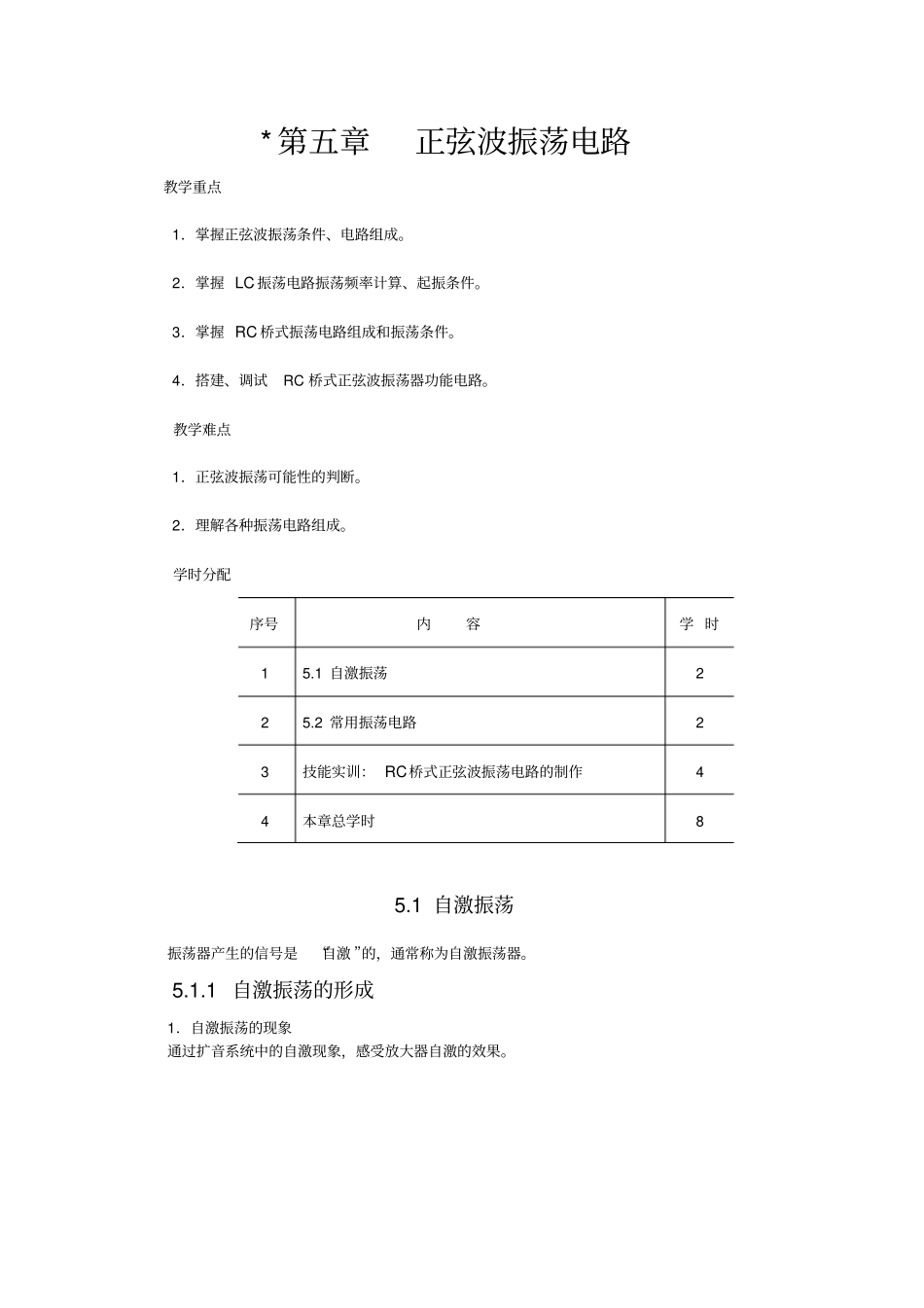

* 第五章正弦波振荡电路教学重点1．掌握正弦波振荡条件、电路组成。2．掌握 LC 振荡电路振荡频率计算、起振条件。3．掌握 RC 桥式振荡电路组成和振荡条件。4．搭建、调试RC 桥式正弦波振荡器功能电路。教学难点1．正弦波振荡可能性的判断。2．理解各种振荡电路组成。学时分配序号内容学 时1 5.1 自激振荡2 2 5.2 常用振荡电路2 3 技能实训： RC桥式正弦波振荡电路的制作4 4 本章总学时8 5.1 自激振荡振荡器产生的信号是“自激 ”的，通常称为自激振荡器。5.1.1 自激振荡的形成1．自激振荡的现象通过扩音系统中的自激现象，感受放大器自激的效果。2．正弦波振荡电路的组成正弦波振荡电路由放大器、反馈电路、选频网络和稳幅电路等部分组成。（1）放大电路（2）反馈网络（3）选频网络（4）稳幅电路由于电路通电的瞬间，电路将产生微小的噪声或扰动信号→电路对频率为f0 的正弦波产生正反馈过程，则输出信号uo↑→uf↑（ui′↑）→uo↑↑。于是 uo 越来越大，由于管子的非线性特性，当uo 的幅值增大到一定程度时，放大倍数将减小（稳幅）→电路达到动态平衡。5.1.2 自激振荡产生的条件1．相位平衡条件要维持振荡， 电路必须是正反馈，其条件是：=0 或=A ＋F =2nπ （n=0，1，2，3⋯）。其中A 为放大器的相移，F 为反馈电路的相移，为相位差。即，反馈电压的相位与净输入电压的相位必须相同，即反馈回路必须是正反馈。2．振幅平衡条件自激振荡的振幅平衡条件是：AF≥1 。即，要维持等幅振荡，反馈电压的大小必须等于净输入电压的大小，即uf= ui′。5.2 常用振荡电路正弦波振荡电路按反馈网络性质分类可分为两大类：RC 振荡电路由电阻、电容元件和放大电路组成的振荡电路LC 振荡电路（含石英晶体振荡电路）是由电感、电容元件和放大电路组成的振荡电路5.2.1 RC 桥式振荡电路做一做：用示波器观察RC振荡电路产生的正弦波形1．RC 网络的选频特性将电阻 R1与电容 C1串联、电阻 R2与电容 C2并联所组成的网络称为RC串并联选频网络，如图所示。通常选取R1=R2=R，C1=C2=C。声波扩音机电信号放大后的电信号输入输出uoufui=0 ui′放大器A 选频网络稳幅电路反馈电路F 1）谐振频率 f0取决于选频网络R、C元件的数值，计算公式为：f0=C2π1R2）当输入信号的频率f=f 0时，输出电压 uo幅度最大为3iu。其输出信号与输入信号之间的相移 φF=0。3）在 f≠ f0，输出电压幅度很快衰减，其存在一定的相移。所以RC串并...
