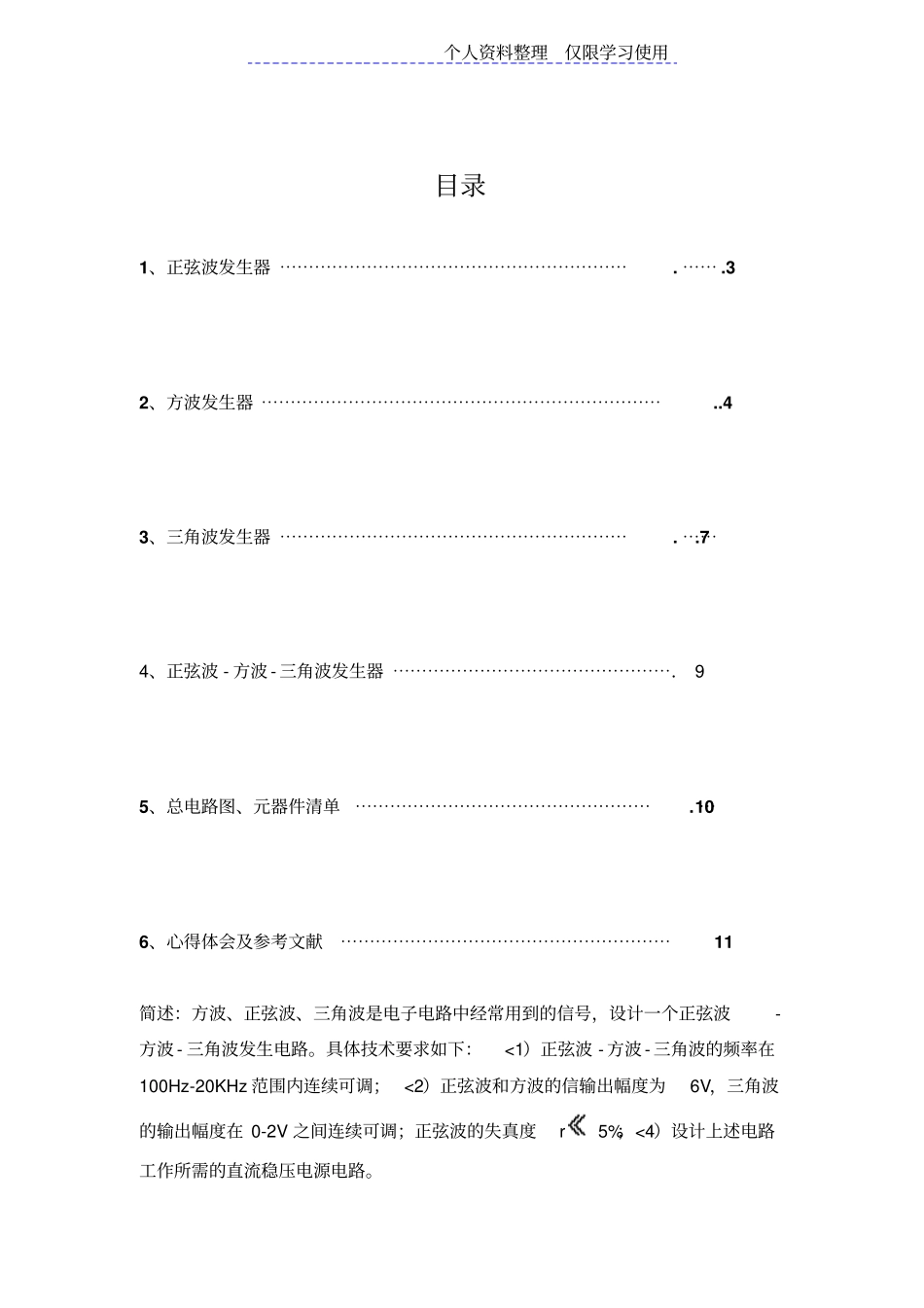

个人资料整理仅限学习使用<模板）苏州科技学院天平学院模拟电子技术课程设计指导书课设名称正弦波－方波－三角波信号发生器设计学生姓名郑泽怀1030106224梁荣荣 1030106221徐晨磊1030106222周唐惠1030106223专业电子信息工程指导教师胡伏原个人资料整理仅限学习使用正弦波 -方波 -三角波发生电路设计函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101 全部采用晶体管>，也可以采用集成电路(如单片函数发生器模块8038>。为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生正弦波，再将正弦波变成方波- 三角波或将方波变成三角波等等。本课题采用先产生正弦波，再将方波变换成三角波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成正弦波产生电路，比较器输出的方波经积分器得到三角波，个人资料整理仅限学习使用目录1、正弦波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯ .32、方波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..43、三角波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯.7 4、正弦波 - 方波 - 三角波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9 5、总电路图、元器件清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯10 6、心得体会及参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11简述：方波、正弦波、三角波是电子电路中经常用到的信号，设计一个正弦波-方波 - 三角波发生电路。具体技术要求如下：<1）正弦波 - 方波 - 三角波的频率在100Hz-20KHz 范围内连续可调； <2）正弦波和方波的信输出幅度为6V，三角波的输出幅度在 0-2V 之间连续可调；正弦波的失真度r5%；<4）设计上述电路工作所需的直流稳压电源电路。个人资料整理仅限学习使用使用仪器及测量仪表：选用元器件 <1）. 集成运放 F007稳压及开关二极管； <3）电阻、电容、电位器若干。测量仪表 <1）直流稳压电源； <2）示波器； <3）万用表 <4）频率计 <5）交流电压表一、...
