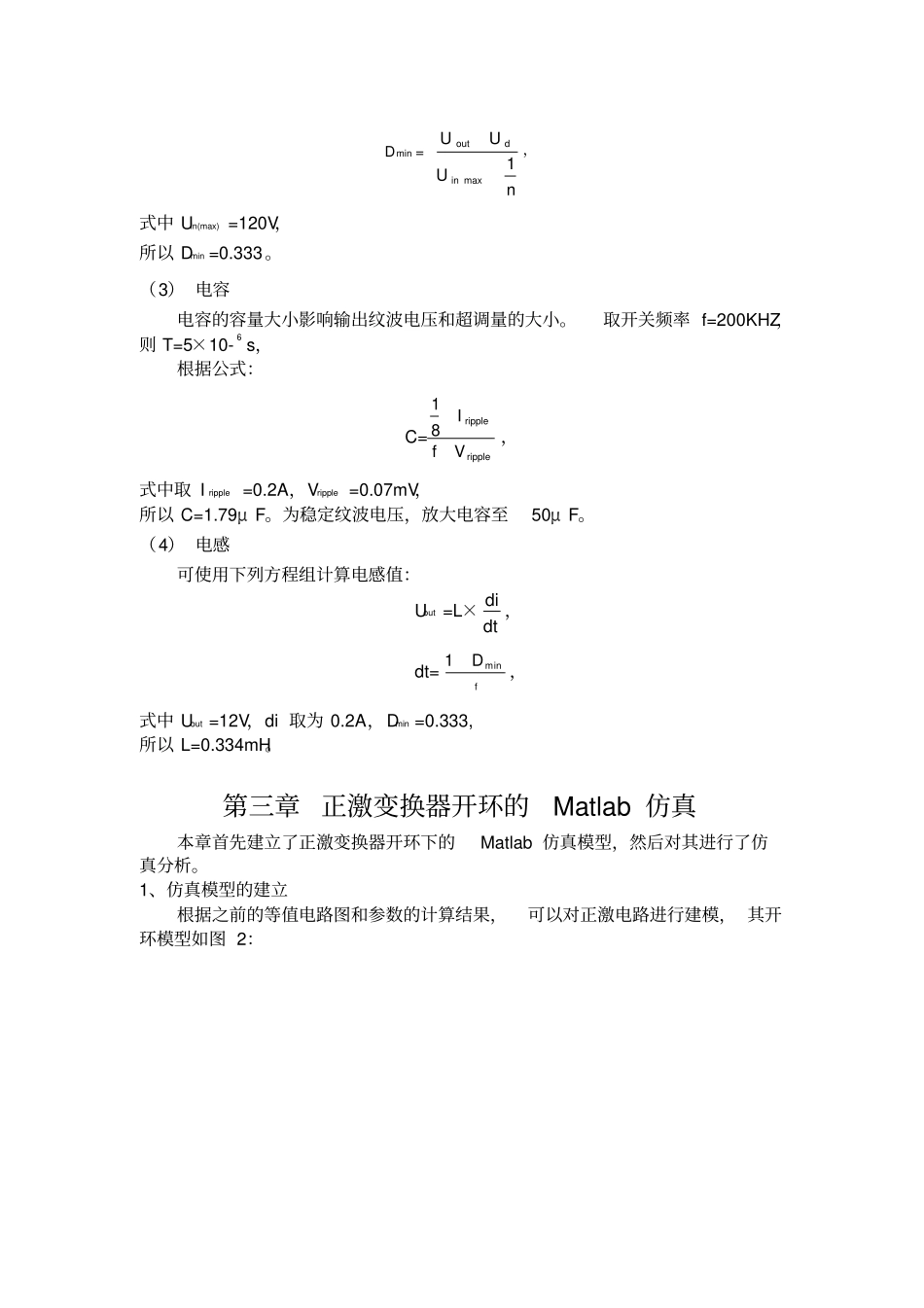

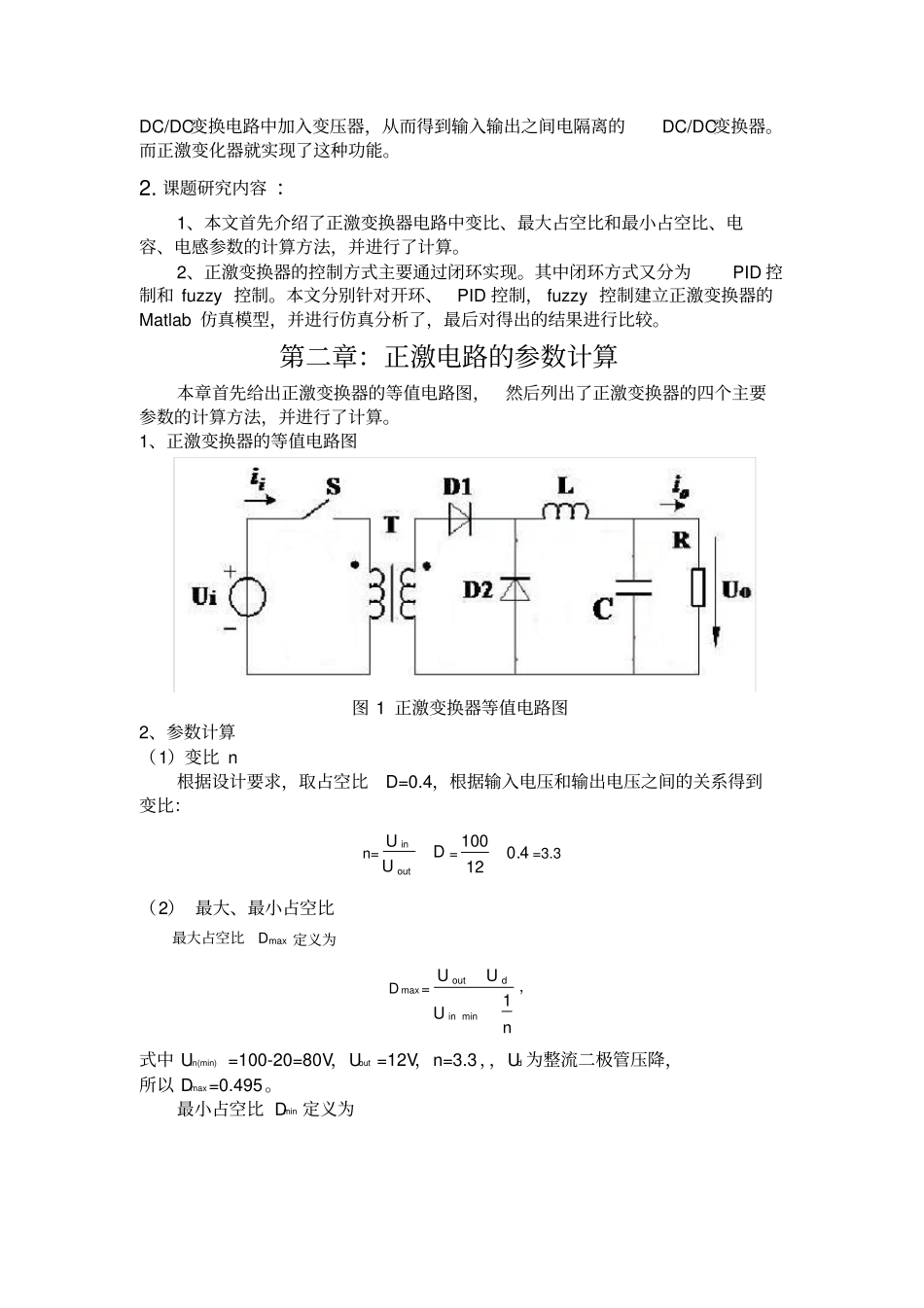

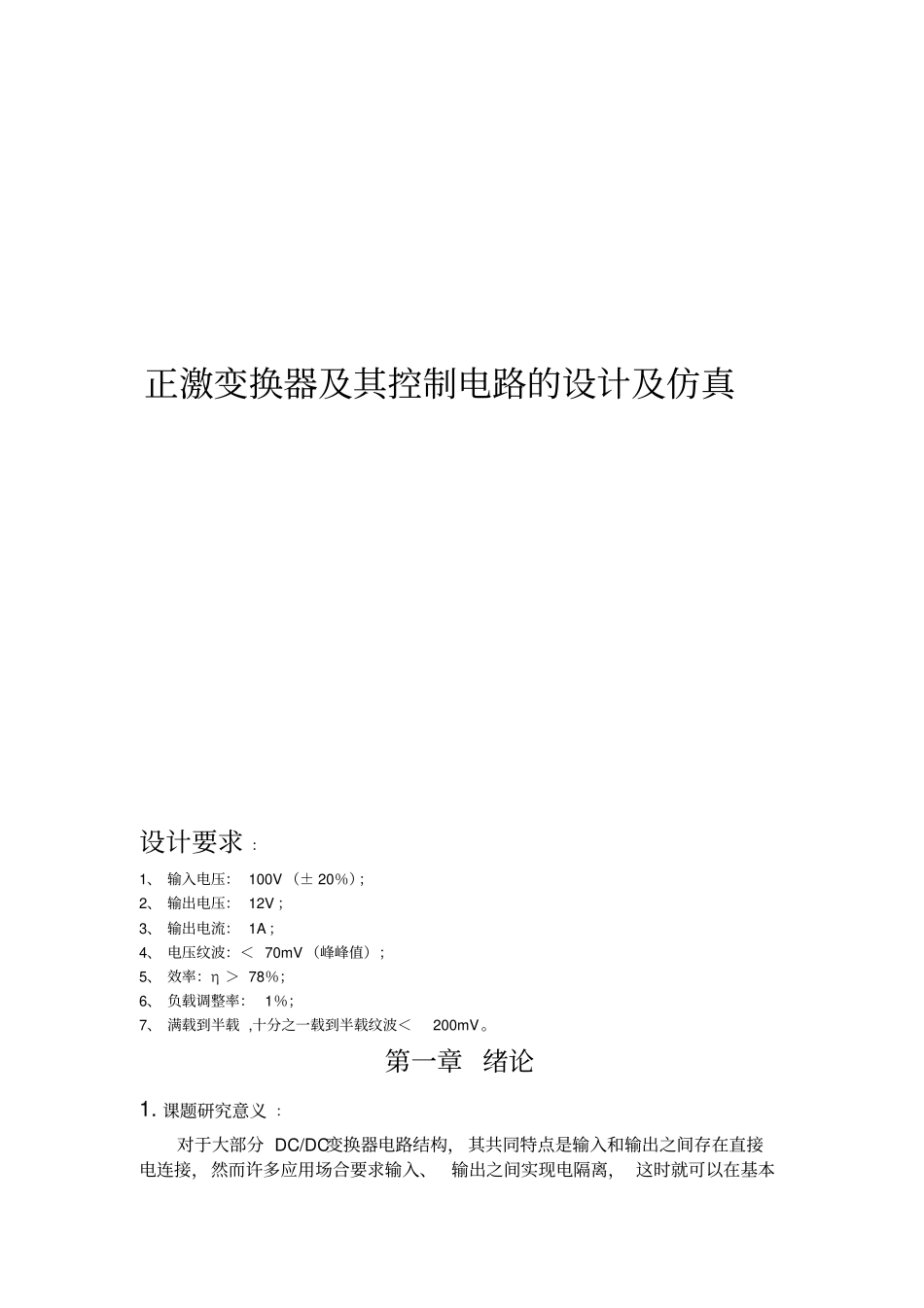

正激变换器及其控制电路的设计及仿真设计要求 ：1、 输入电压： 100V （± 20％）；2、 输出电压： 12V ；3、 输出电流： 1A ；4、 电压纹波：＜ 70mV （峰峰值）；5、 效率：η ＞ 78％；6、 负载调整率： 1％；7、 满载到半载 ,十分之一载到半载纹波＜200mV 。第一章 绪论1. 课题研究意义 ：对于大部分 DC/DC变换器电路结构， 其共同特点是输入和输出之间存在直接电连接，然而许多应用场合要求输入、输出之间实现电隔离， 这时就可以在基本DC/DC变换电路中加入变压器，从而得到输入输出之间电隔离的DC/DC变换器。而正激变化器就实现了这种功能。2. 课题研究内容 ：1、本文首先介绍了正激变换器电路中变比、最大占空比和最小占空比、电容、电感参数的计算方法，并进行了计算。2、正激变换器的控制方式主要通过闭环实现。其中闭环方式又分为PID 控制和 fuzzy 控制。本文分别针对开环、PID 控制， fuzzy 控制建立正激变换器的Matlab 仿真模型，并进行仿真分析了，最后对得出的结果进行比较。第二章：正激电路的参数计算本章首先给出正激变换器的等值电路图，然后列出了正激变换器的四个主要参数的计算方法，并进行了计算。1、正激变换器的等值电路图图 1 正激变换器等值电路图2、参数计算（1）变比 n 根据设计要求，取占空比D=0.4，根据输入电压和输出电压之间的关系得到变比：n=DUUoutin=4.012100=3.3 （2） 最大、最小占空比最大占空比Dmax 定义为D max =nUUUindout1min，式中 Uin(min) =100-20=80V，Uout =12V，n=3.3，，Ud 为整流二极管压降，所以 Dmax =0.495。最小占空比 Dmin 定义为Dmin = nUUUindout1max，式中 Uin(max) =120V，所以 Dmin =0.333。（3） 电容电容的容量大小影响输出纹波电压和超调量的大小。取开关频率 f=200KHZ，则 T=5×10-6 s，根据公式：C=ripplerippleVfI81，式中取 I ripple =0.2A，Vripple =0.07mV，所以 C=1.79μ F。为稳定纹波电压，放大电容至50μ F。（4） 电感可使用下列方程组计算电感值：Uout =L×dtdi ，dt=fD min1，式中 Uout =12V，di 取为 0.2A，Dmin =0.333, 所以 L=0.334mH。第三章 正激变换器开环的Matlab 仿真本章首先建立了正激变换器开环下的Matlab 仿真模型，然后对其进行了仿真分析。1、仿真模型的建立根据之前的等值电路图和参数的计算结果，可以对正激电路进行建模， 其开环模型如图 2：图 2 正激...
