武汉科技大学冲压成型与模具设计资料VIP免费

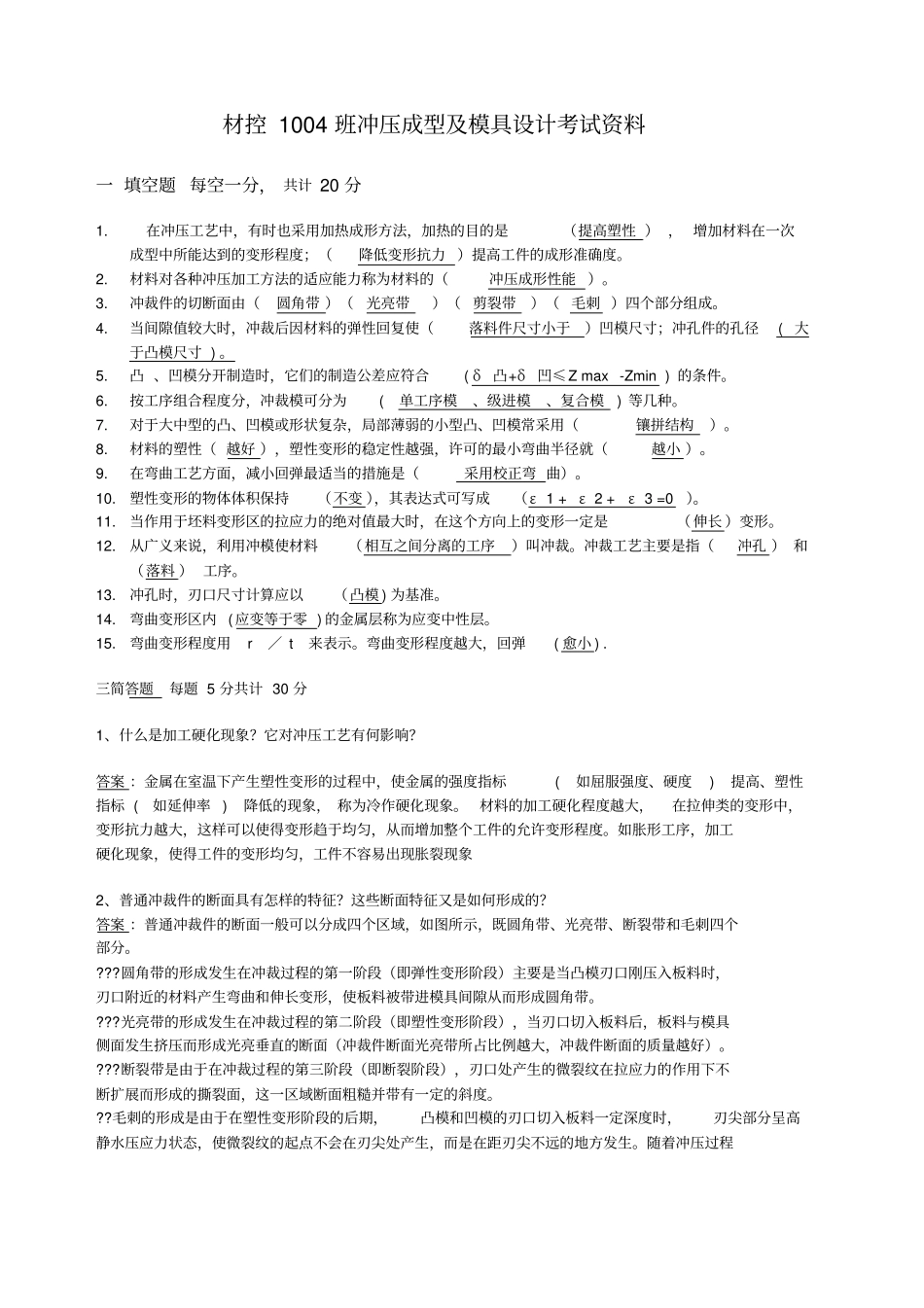

材控 1004 班冲压成型及模具设计考试资料一 填空题 每空一分， 共计 20 分1.在冲压工艺中，有时也采用加热成形方法，加热的目的是（提高塑性 ） ， 增加材料在一次成型中所能达到的变形程度；（降低变形抗力 ）提高工件的成形准确度。2.材料对各种冲压加工方法的适应能力称为材料的（冲压成形性能 ）。3.冲裁件的切断面由（圆角带 ）（光亮带）（ 剪裂带）（ 毛刺 ）四个部分组成。4.当间隙值较大时，冲裁后因材料的弹性回复使（落料件尺寸小于）凹模尺寸；冲孔件的孔径( 大于凸模尺寸 ) 。5.凸 、凹模分开制造时，它们的制造公差应符合( δ凸+δ凹≤Z max -Zmin ) 的条件。6.按工序组合程度分，冲裁模可分为 ( 单工序模、级进模、复合模 ) 等几种。7.对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用（镶拼结构）。8.材料的塑性（ 越好 ），塑性变形的稳定性越强，许可的最小弯曲半径就（越小 ）。9.在弯曲工艺方面，减小回弹最适当的措施是（采用校正弯 曲）。10.塑性变形的物体体积保持（不变 ），其表达式可写成（ε 1 + ε 2 + ε 3 =0）。11.当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是（伸长 ）变形。12.从广义来说，利用冲模使材料（相互之间分离的工序）叫冲裁。冲裁工艺主要是指（冲孔 ） 和（落料 ） 工序。13.冲孔时，刃口尺寸计算应以（凸模 ) 为基准。14.弯曲变形区内 (应变等于零 ) 的金属层称为应变中性层。15.弯曲变形程度用 r ／ t 来表示。弯曲变形程度越大，回弹( 愈小 ) . 三简答题每题 5 分共计 30 分1、什么是加工硬化现象？它对冲压工艺有何影响？答案 ：金属在室温下产生塑性变形的过程中，使金属的强度指标 ( 如屈服强度、硬度 ) 提高、塑性指标 ( 如延伸率 ) 降低的现象， 称为冷作硬化现象。 材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象2、普通冲裁件的断面具有怎样的特征？这些断面特征又是如何形成的？答案 ：普通冲裁件的断面一般可以分成四个区域，如图所示，既圆角带、光亮带、断裂带和毛刺四个部分。???圆角带的形成发生在冲裁过程的第一阶段（即弹性变形阶段）主要是当凸模刃口刚压入板料时，刃口附近的材料产生弯曲和伸长变形，使板料...
