压力管道安装施工方案VIP专享VIP免费

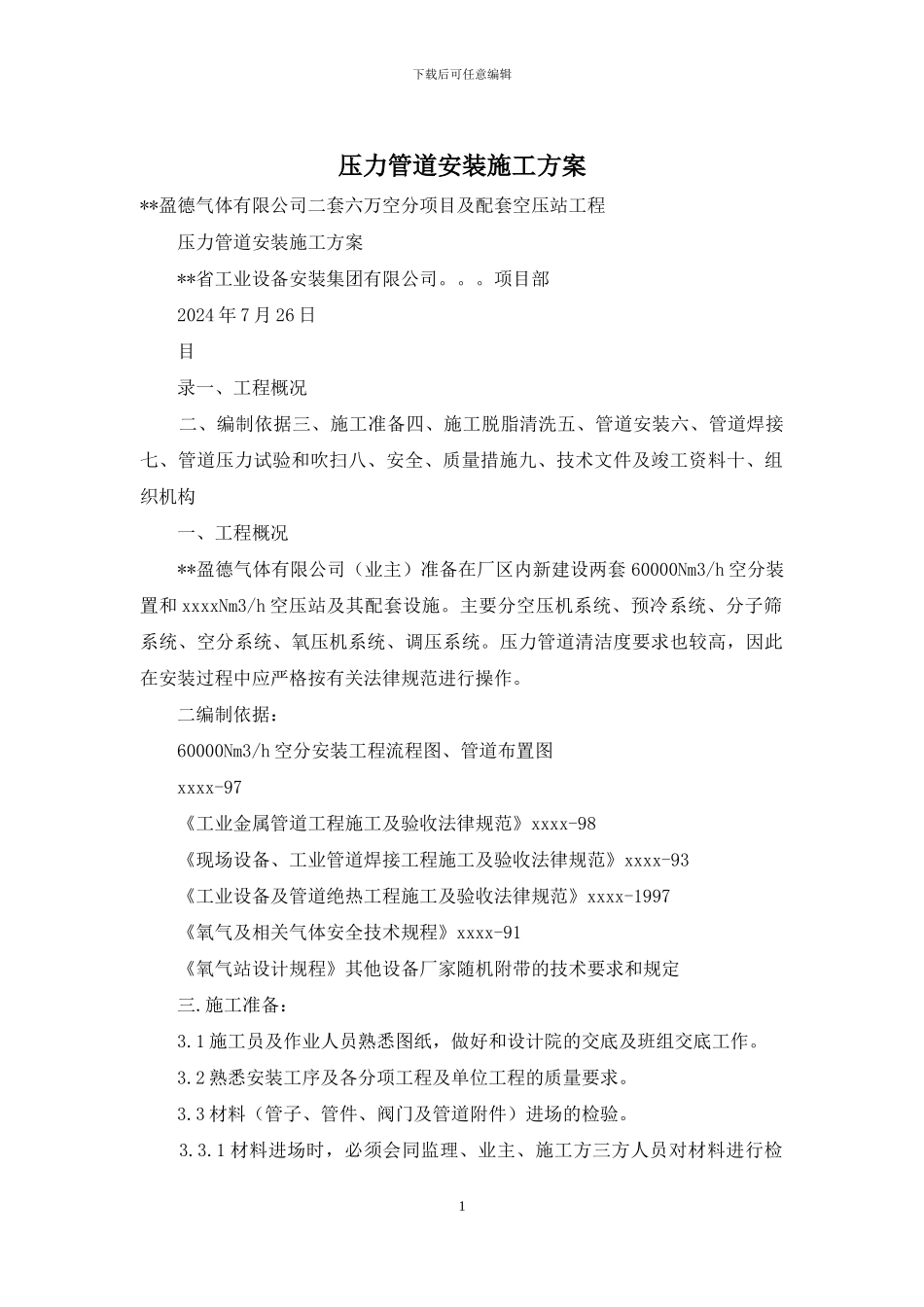

下载后可任意编辑压力管道安装施工方案**盈德气体有限公司二套六万空分项目及配套空压站工程 压力管道安装施工方案 **省工业设备安装集团有限公司。。。项目部 2024 年 7 月 26 日 目 录一、工程概况 二、编制依据三、施工准备四、施工脱脂清洗五、管道安装六、管道焊接七、管道压力试验和吹扫八、安全、质量措施九、技术文件及竣工资料十、组织机构 一、工程概况 **盈德气体有限公司（业主）准备在厂区内新建设两套 60000Nm3/h 空分装置和 xxxxNm3/h 空压站及其配套设施。主要分空压机系统、预冷系统、分子筛系统、空分系统、氧压机系统、调压系统。压力管道清洁度要求也较高，因此在安装过程中应严格按有关法律规范进行操作。 二编制依据： 60000Nm3/h 空分安装工程流程图、管道布置图 xxxx-97 《工业金属管道工程施工及验收法律规范》xxxx-98 《现场设备、工业管道焊接工程施工及验收法律规范》xxxx-93 《工业设备及管道绝热工程施工及验收法律规范》xxxx-1997 《氧气及相关气体安全技术规程》xxxx-91 《氧气站设计规程》其他设备厂家随机附带的技术要求和规定 三.施工准备： 3.1 施工员及作业人员熟悉图纸，做好和设计院的交底及班组交底工作。 3.2 熟悉安装工序及各分项工程及单位工程的质量要求。 3.3 材料（管子、管件、阀门及管道附件）进场的检验。 3.3.1 材料进场时，必须会同监理、业主、施工方三方人员对材料进行检1下载后可任意编辑查，具有制造厂的合格证明书，有关指标应符合现行国家或行业技术标准。 3.3.2 首先检查是否有材料制造厂的质量证明书，然后厚度、外观，对有关疑问应进行复查。 3.3.3 在材料使用前应按设计要求核对规格、材质及技术参数与设计图纸认真对比，如有疑问应及时通知监理。 3.3.4 必须选平整、面积较大、有起吊设施且运输方便的场地作为预制场地。 3.3.5 由于材料复杂多样，材料部门要做好材料管理工作，按质量管理要求，分类分别堆放，并做好标记，以免用错。 四.管道脱脂清洗： 由于各种油脂与高速氧流相接触后会发生爆炸等事故，故输送氧气的管道及管配件等，在安装前应是清洁干燥和不沾油脂的，因此，管道安装前首先必须对管子及管件、配件等进行严格的清洗、除油脱脂。施工操作时使用的工具也不能带油，如有油物，必须进行脱脂。 4.1 施工安排： 4.1.1 根据现场条件，划定管道清洗除油脱脂专用区，面积约 50m2，配制脱脂槽一个，其规格为：长×宽=6m...
