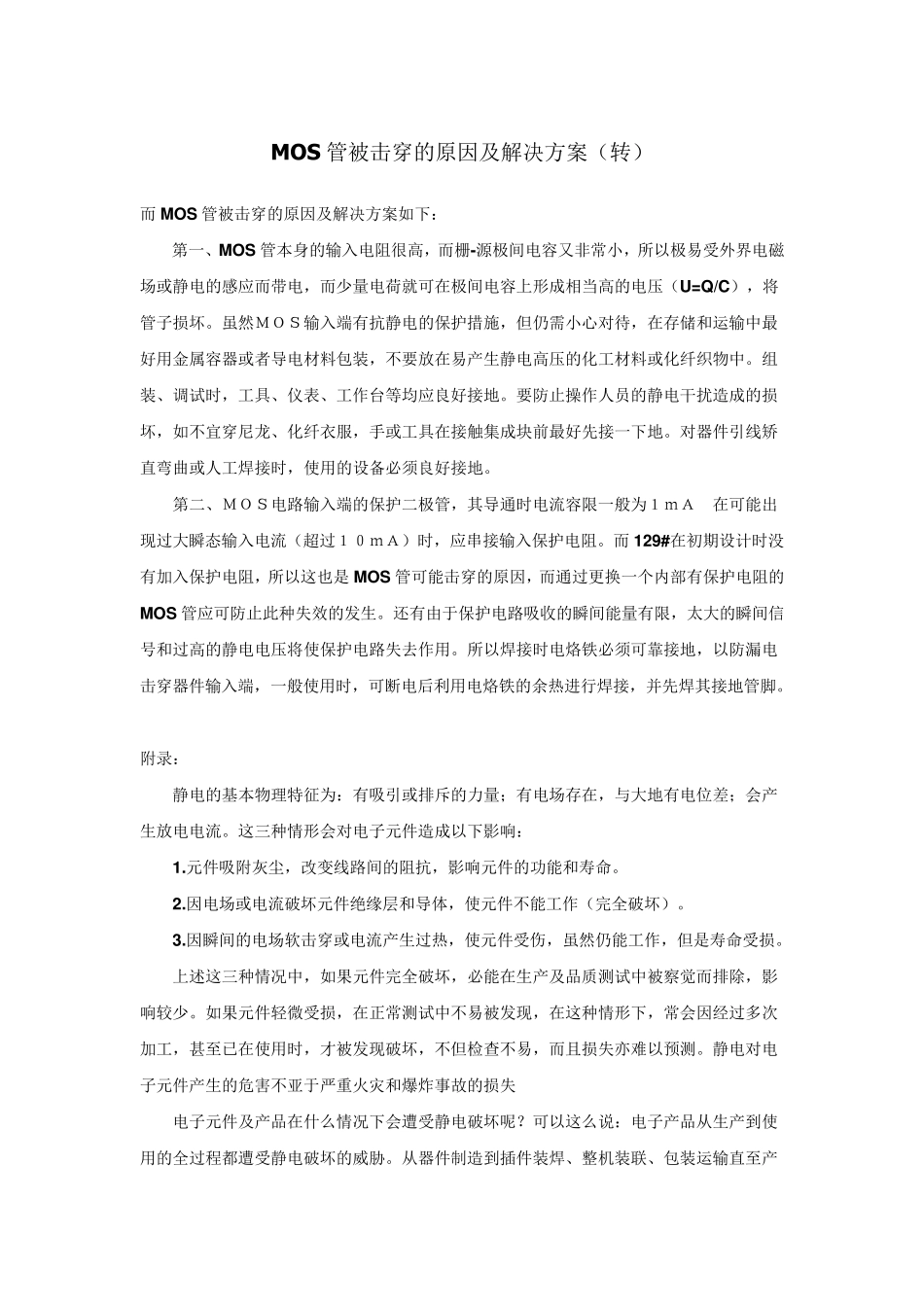

MOS管被击穿的原因及解决方案_第1页
1/8

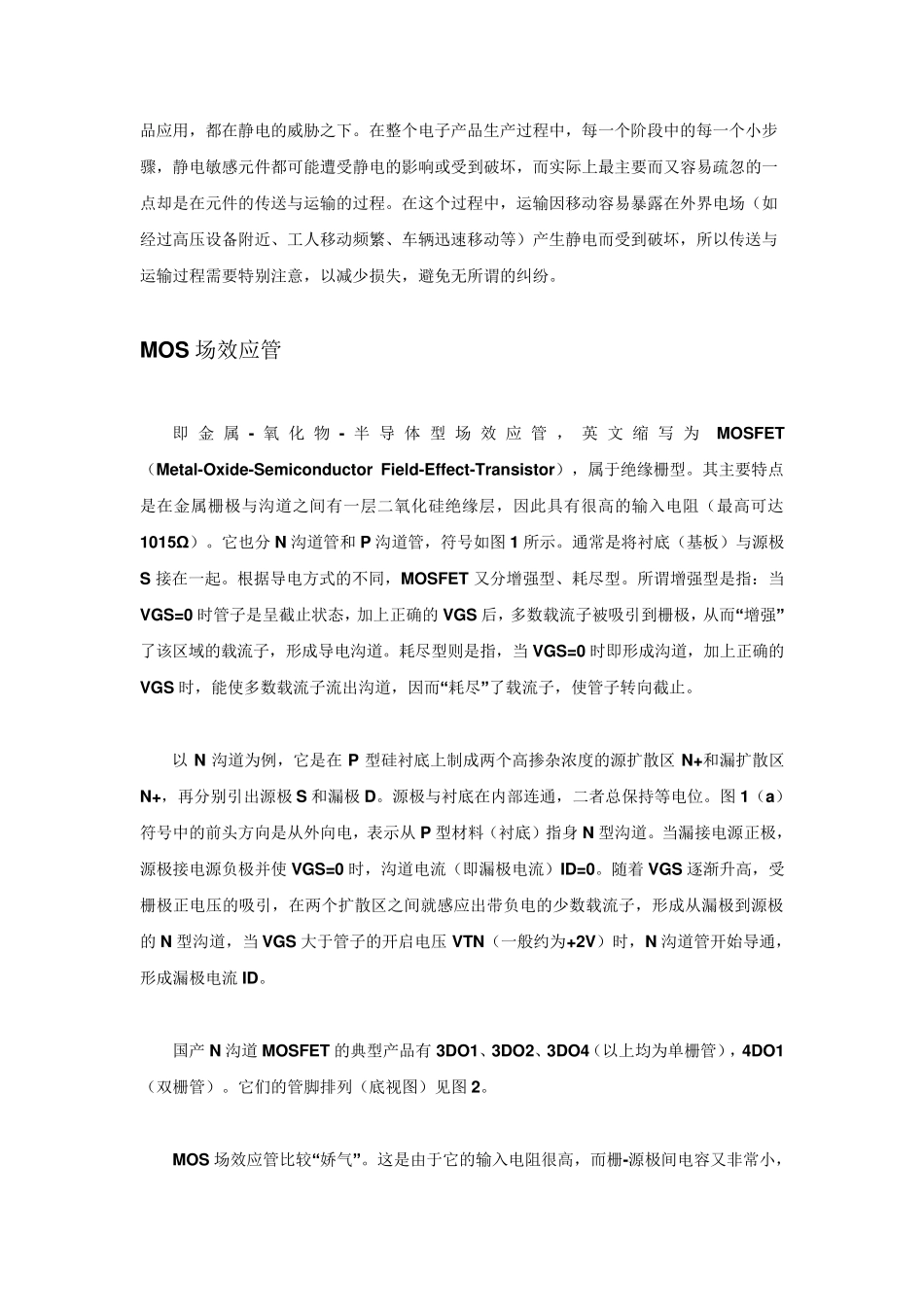

MOS管被击穿的原因及解决方案_第2页
2/8

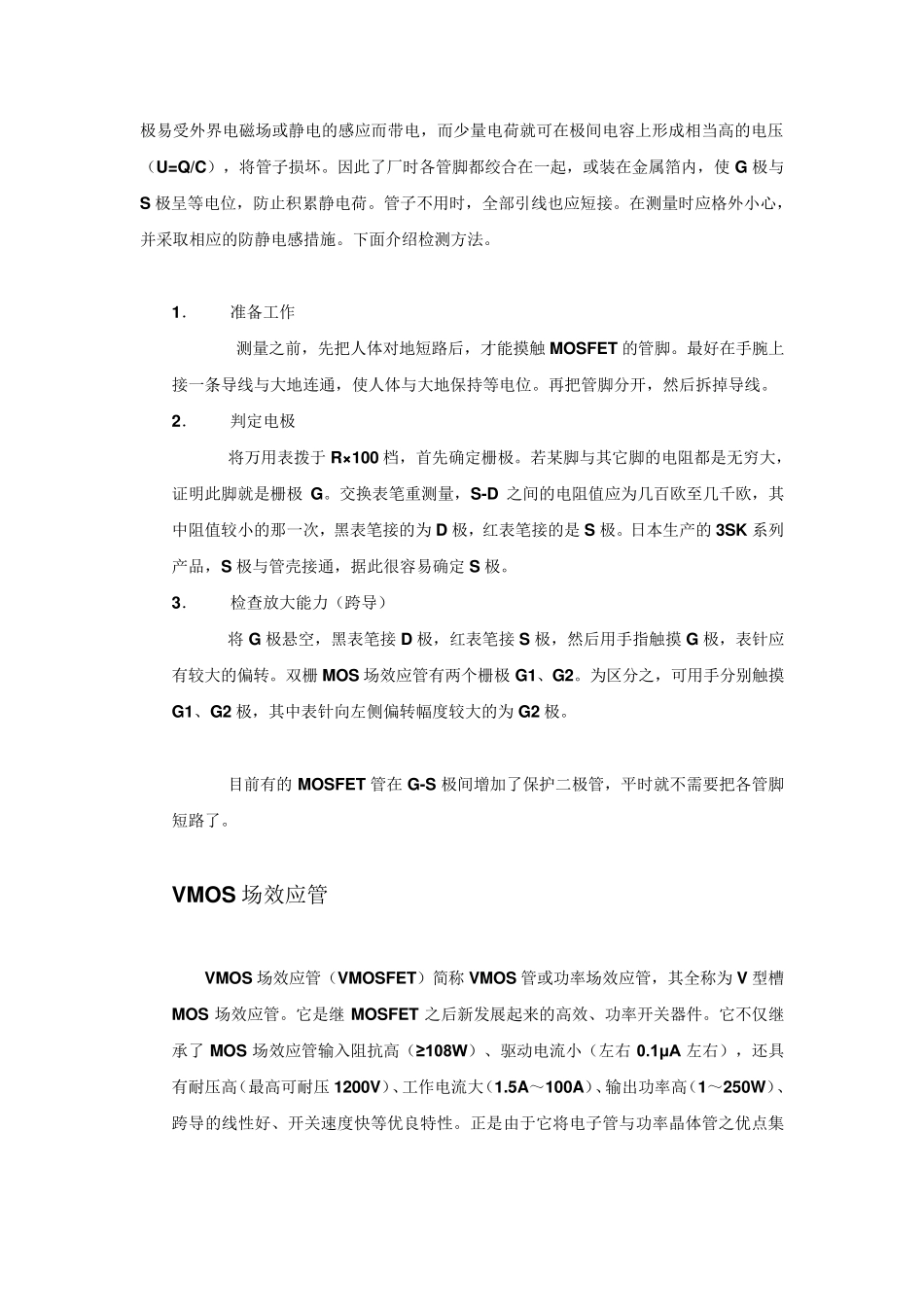

MOS管被击穿的原因及解决方案_第3页
3/8
MOS管被击穿的原因及解决方案(转) 而MOS 管被击穿的原因及解决方案如下: 第一、MOS 管本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压(U=Q/C),将管子损坏。虽然MOS输入端有抗静电的保护措施,但仍需小心对待,在存储和运输中最好用金属容器或者导电材料包装,不要放在易产生静电高压的化工材料或化纤织物中。组装、调试时,工具、仪表、工作台等均应良好接地。要防止操作人员的静电干扰造成的损坏,如不宜穿尼龙、化纤衣服,手或工具在接触集成块前最好先接一下地。对器件引线矫直弯曲或人工焊接时,使用的设备必须良好接地。 第二、MOS电路输入端的保护二极管,其导通时电流容限一般为1mA在可能出现过大瞬态输入电流(超过10mA)时,应串接输入保护电阻。而129#在初期设计时没有加入保护电阻,所以这也是 MOS 管可能击穿的原因,而通过更换一个内部有保护电阻的MOS 管应可防止此种失效的发生。还有由于保护电路吸收的瞬间能量有限,太大的瞬间信号和过高的静电电压将使保护电路失去作用。所以焊接时电烙铁必须可靠接地,以防漏电击穿器件输入端,一般使用时,可断电后利用电烙铁的余热进行焊接,并先焊其接地管脚。 附录: 静电的基本物理特征为:有吸引或排斥的力量;有电场存在,与大地有电位差;会产生放电电流。这三种情形会对电子元件造成以下影响: 1.元件吸附灰尘,改变线路间的阻抗,影响元件的功能和寿命。 2.因电场或电流破坏元件绝缘层和导体,使元件不能工作(完全破坏)。 3.因瞬间的电场软击穿或电流产生过热,使元件受伤,虽然仍能工作,但是寿命受损。 上述这三种情况中,如果元件完全破坏,必能在生产及品质测试中被察觉而排除,影响较少。如果元件轻微受损,在正常测试中不易被发现,在这种情形下,常会因经过多次加工,甚至已在使用时,才被发现破坏,不但检查不易,而且损失亦难以预测。静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失 电子元件及产品在什么情况下会遭受静电破坏呢?可以这么说:电子产品从生产到使用的全过程都遭受静电破坏的威胁。从器件制造到插件装焊、整机装联、包装运输直至产品应用,都在静电的威胁之下。在整个电子产品生产过程中,每一个阶段中的每一个小步骤,静电敏感元件都可能遭受静电的影响或受到破坏,而实际上最主要而又容易疏忽的一点却是在元件的传送与运...
