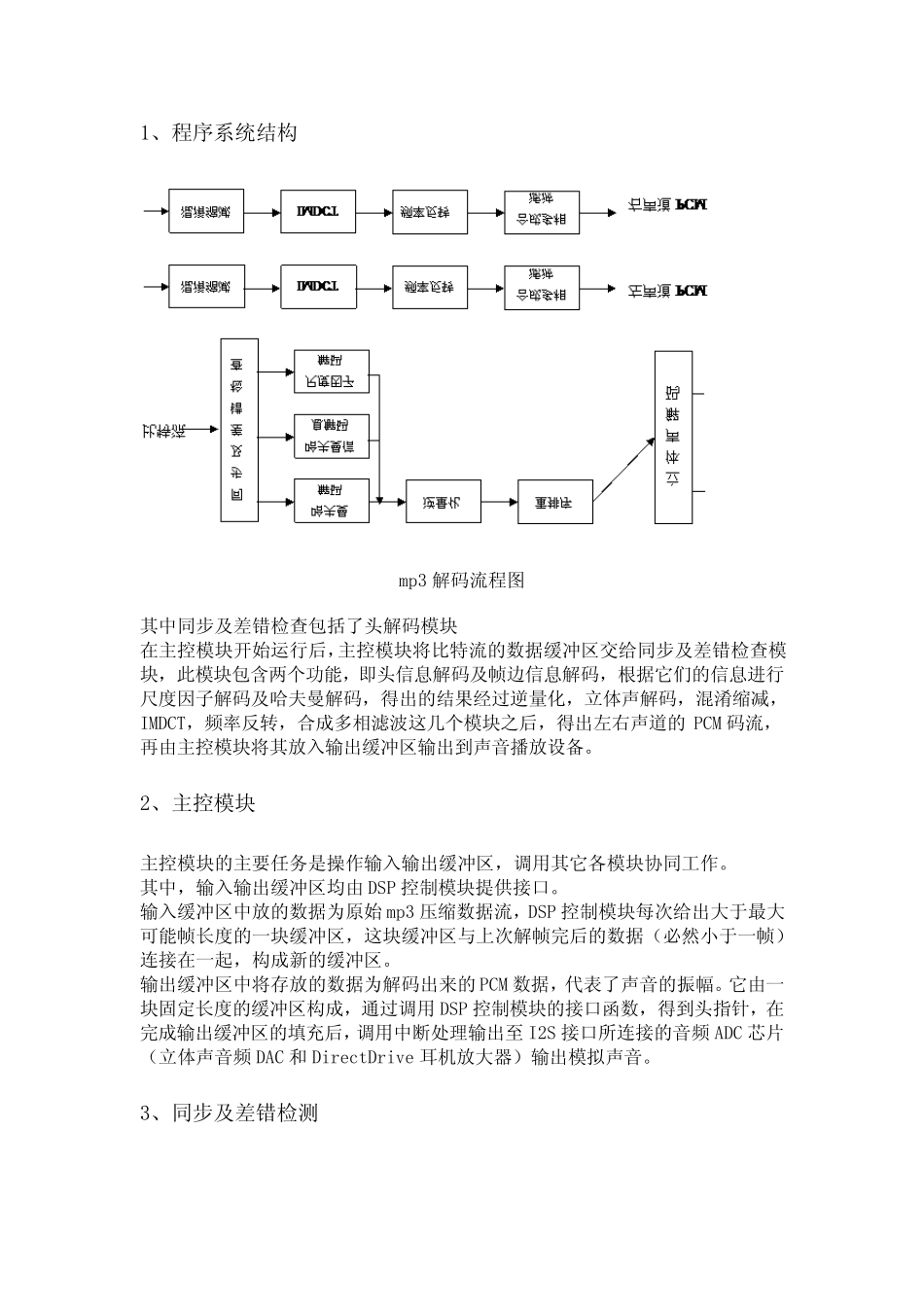

1、程序系统结构mp3 解码流程图其中同步及差错检查包括了头解码模块在主控模块开始运行后，主控模块将比特流的数据缓冲区交给同步及差错检查模块，此模块包含两个功能，即头信息解码及帧边信息解码，根据它们的信息进行尺度因子解码及哈夫曼解码，得出的结果经过逆量化，立体声解码，混淆缩减，IMDCT，频率反转，合成多相滤波这几个模块之后，得出左右声道的 PCM 码流，再由主控模块将其放入输出缓冲区输出到声音播放设备。2、主控模块主控模块的主要任务是操作输入输出缓冲区，调用其它各模块协同工作。其中，输入输出缓冲区均由 DSP 控制模块提供接口。输入缓冲区中放的数据为原始 mp3 压缩数据流，DSP 控制模块每次给出大于最大可能帧长度的一块缓冲区，这块缓冲区与上次解帧完后的数据（必然小于一帧）连接在一起，构成新的缓冲区。输出缓冲区中将存放的数据为解码出来的 PCM 数据，代表了声音的振幅。它由一块固定长度的缓冲区构成，通过调用 DSP 控制模块的接口函数，得到头指针，在完成输出缓冲区的填充后，调用中断处理输出至 I2S 接口所连接的音频 ADC 芯片（立体声音频 DAC 和 DirectDrive 耳机放大器）输出模拟声音。3、同步及差错检测同步及差错检测模块主要用于找出数据帧在比特流中的位置，并对以此位置开始的帧头、CRC 校验码及帧边信息进行解码，这些解码的结果用于后继的尺度因子解码模块和哈夫曼解码模块。Mpeg1 layer 3 的流的主数据格式见下图：主数据的组织结构图其中granule0 和granule1 表示在一帧里面的粒度组1 和粒度组2，channel0和channel1 表示在一个粒度组里面的两个通道，scalefactor为尺度因子quantized value 为量化后的哈夫曼编码值，它分为big values 大值区和count11 值区CRC 校验：表达式为X16+X15+X2+13.1帧同步帧同步目的在于找出帧头在比特流中的位置，ISO 1172-3 规定，MPEG1 的帧头为12 比特的“1111 1111 1111”，且相邻的两个帧头隔有等间距的字节数，这个字节数可由下式算出：N= 144 * 比特率 / 采样率如果这个式子的结果不是整数，那么就需要用到一个叫填充位的参数，表示间距为N +1。3.2头信息解码头信息解码目的是找出这一帧的特征信息，如采样率，是否受保护，是否有填充位等。头信息见下图：帧头信息结构图其长度为4 字节，数据结构如下:typedef struct tagHeader {unsigned int sync : 11 ; / / 同步信息unsigned int version :...
