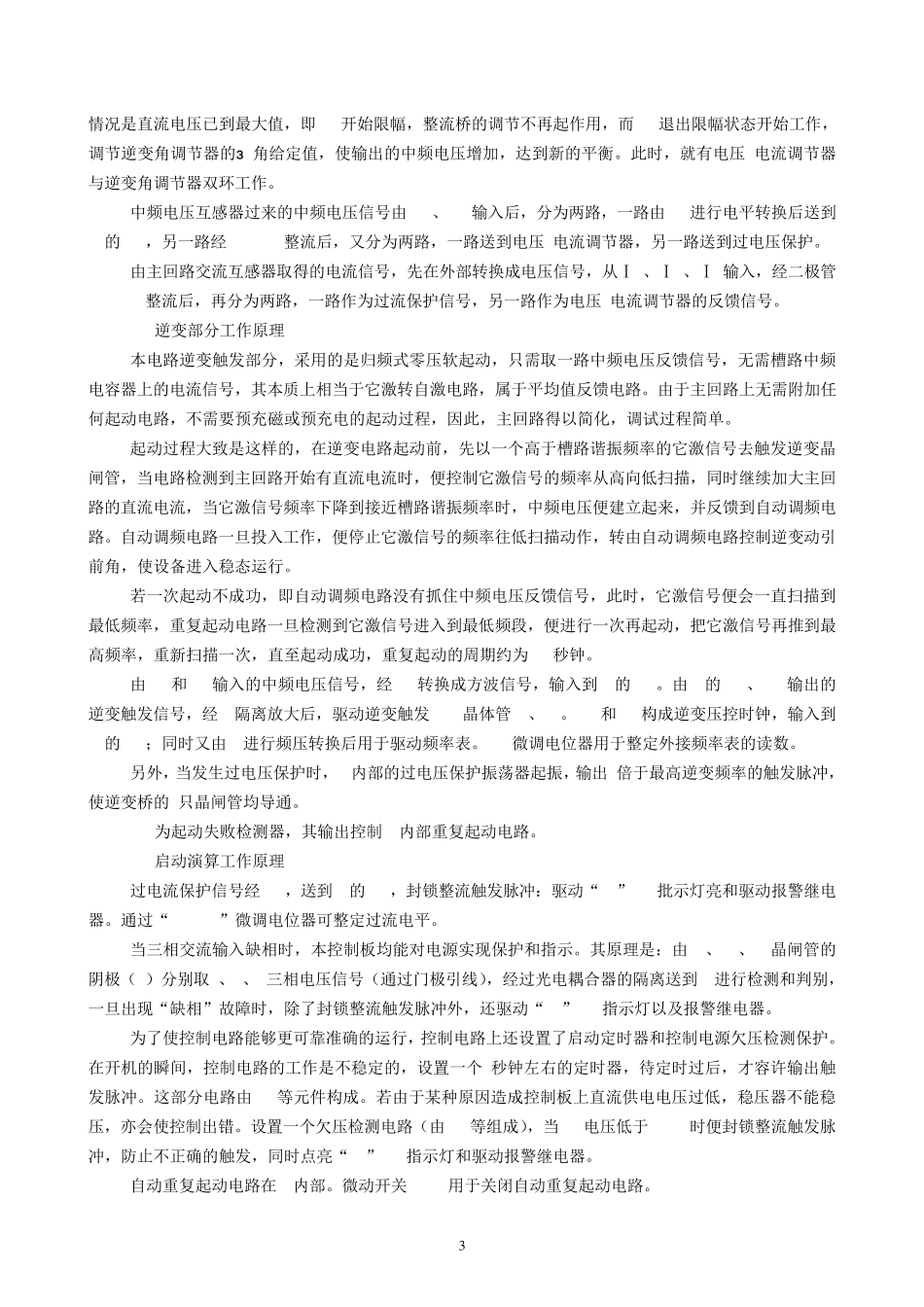

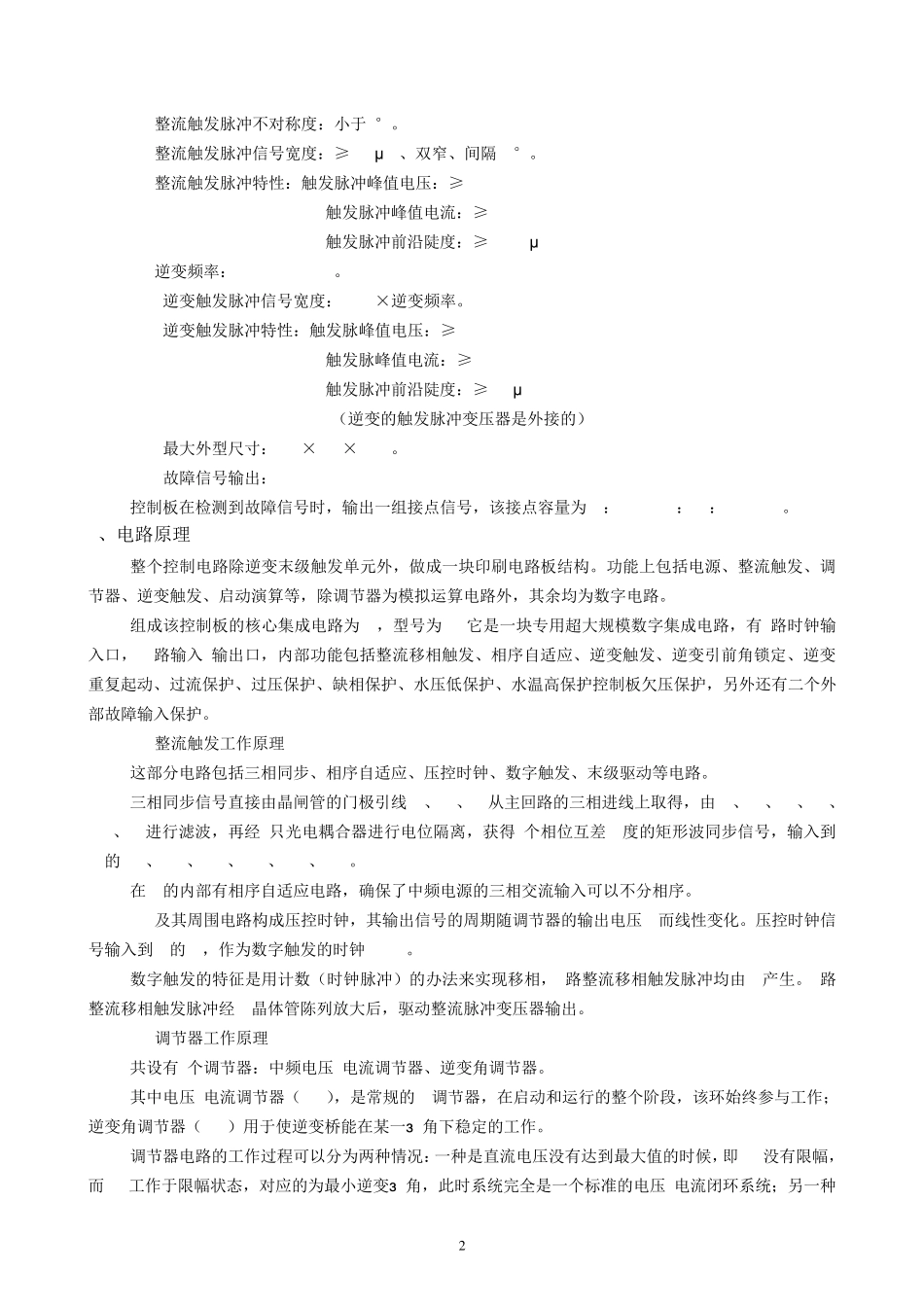

1 MPU-6型恒功率晶闸管中频电源控制板 使用说明书 大芯片六脉波 1、概述 MPU-6恒功率晶闸管中频电源控制板，是MPU-2基础上开发的新型控制触发板。主要由电源、调节器、移相控制电路、保护电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。其核心部件采用了高性能、高密度、超大规模专用MPU集成电路，使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，而且可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序、对同步的工作，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。 逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。 逆变电路中还加有逆变角调节电路，可以自动调节负载阻抗的匹配，达到恒功率输出，可以制成“快速熔炼”的中频电源，达到节时、节电、提高网侧功率因数的目的（此功能也可被送掉）。逆变部分的主要电路均在MPU大规模集成电路的内部，亦是数字电路。 MPU-6控制板全板仅有8只集成电路、4只晶体管、6只微调电位器、33个引出端子，安装十分方便，适用于各种晶闸管并联谐振中频电源。 2、产品名称 产品名称：MPU-6恒功率晶闸管中频电源控制板 3、适用装置 适用于400HZ-10KHZ各种晶闸管并联谐振中频电源。 4、正常使用条件 4.1海拔不超过2000米。 4.2环境温度不低于-10℃，不高于+40℃。 4.3空气最大相对湿度不超过90%（20℃±5℃时）。 4.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。 4.5无剧烈振动和冲击。 5、主要技术参数 5.1主电路进线额定电压：100V~660V（50HZ）（注意R8、R9、R10的匹配） 5.2控制供电电源：单相17V/2A。 5.3中频电压反馈信号：AC 15V/15mA。 5.4电流反馈信号：AC 12V/5mA三相输入。 5.5整流触发脉冲移相范围：α =0~130°。 2 5.6整流触发脉冲不对称度：小于1°。 5.7整流触发脉冲信号宽度：≥600μ S...
