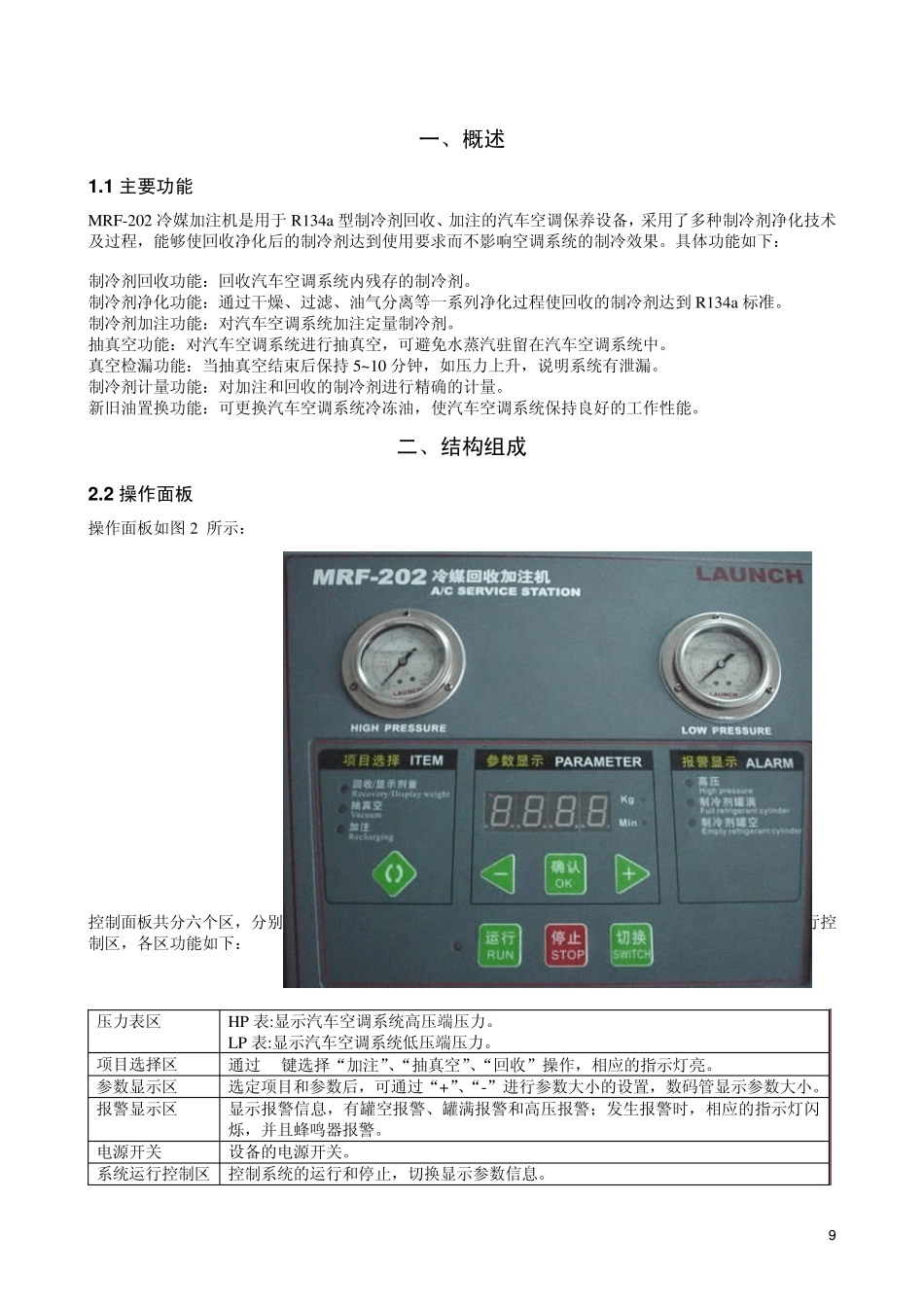

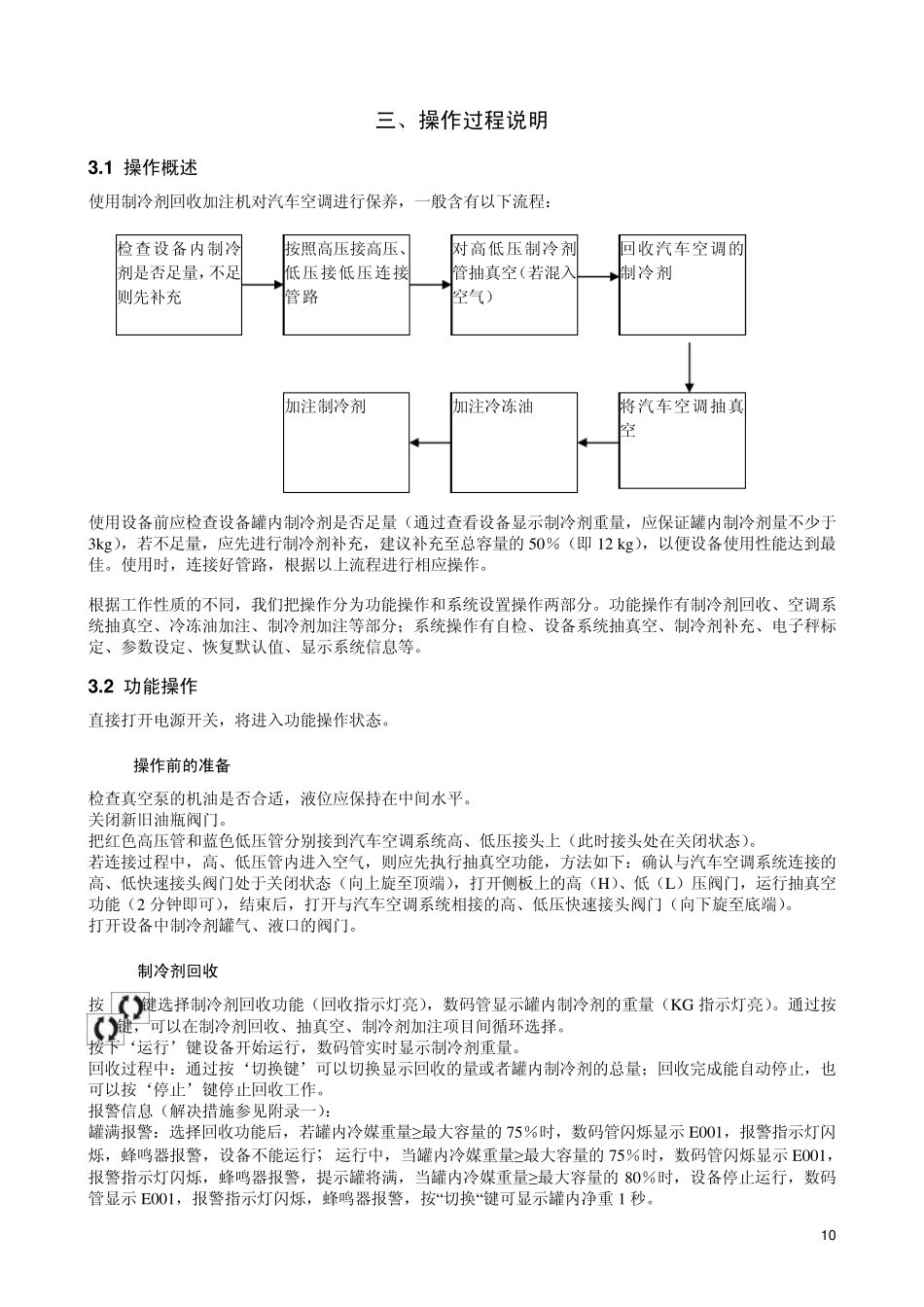

9 一、概述 1 .1 主要功能 MRF-202 冷媒加注机是用于 R134a 型制冷剂回收、加注的汽车空调保养设备,采用了多种制冷剂净化技术及过程,能够使回收净化后的制冷剂达到使用要求而不影响空调系统的制冷效果。具体功能如下: 制冷剂回收功能:回收汽车空调系统内残存的制冷剂。 制冷剂净化功能:通过干燥、过滤、油气分离等一系列净化过程使回收的制冷剂达到 R134a 标准。 制冷剂加注功能:对汽车空调系统加注定量制冷剂。 抽真空功能:对汽车空调系统进行抽真空,可避免水蒸汽驻留在汽车空调系统中。 真空检漏功能:当抽真空结束后保持 5~10 分钟,如压力上升,说明系统有泄漏。 制冷剂计量功能:对加注和回收的制冷剂进行精确的计量。 新旧油置换功能:可更换汽车空调系统冷冻油,使汽车空调系统保持良好的工作性能。 二、结构组成 2 .2 操作面板 操作面板如图 2 所示: 图 2 控制面板共分六个区,分别为压力表区、项目选择区、参数显示区、报警显示区、电源开关、系统运行控制区,各区功能如下: 压力表区 HP 表:显示汽车空调系统高压端压力。 LP 表:显示汽车空调系统低压端压力。 项目选择区 通过键选择“加注”、“抽真空”、“回收”操作,相应的指示灯亮。 参数显示区 选定项目和参数后,可通过“+”、“-”进行参数大小的设置,数码管显示参数大小。 报警显示区 显示报警信息,有罐空报警、罐满报警和高压报警;发生报警时,相应的指示灯闪烁,并且蜂鸣器报警。 电源开关 设备的电源开关。 系统运行控制区 控制系统的运行和停止,切换显示参数信息。 1 0 三、操作过程说明 3 .1 操作概述 使用制冷剂回收加注机对汽车空调进行保养,一般含有以下流程: 使用设备前应检查设备罐内制冷剂是否足量(通过查看设备显示制冷剂重量,应保证罐内制冷剂量不少于3kg),若不足量,应先进行制冷剂补充,建议补充至总容量的 50%(即 12 kg),以便设备使用性能达到最佳。使用时,连接好管路,根据以上流程进行相应操作。 根据工作性质的不同,我们把操作分为功能操作和系统设置操作两部分。功能操作有制冷剂回收、空调系统抽真空、冷冻油加注、制冷剂加注等部分;系统操作有自检、设备系统抽真空、制冷剂补充、电子秤标定、参数设定、恢复默认值、显示系统信息等。 3 .2 功能操作 直接打开电源开关,将进入功能操作状态。 3.2.1操作前的准备 检查真空泵的机油是否合适,液位应保持在中间水...
