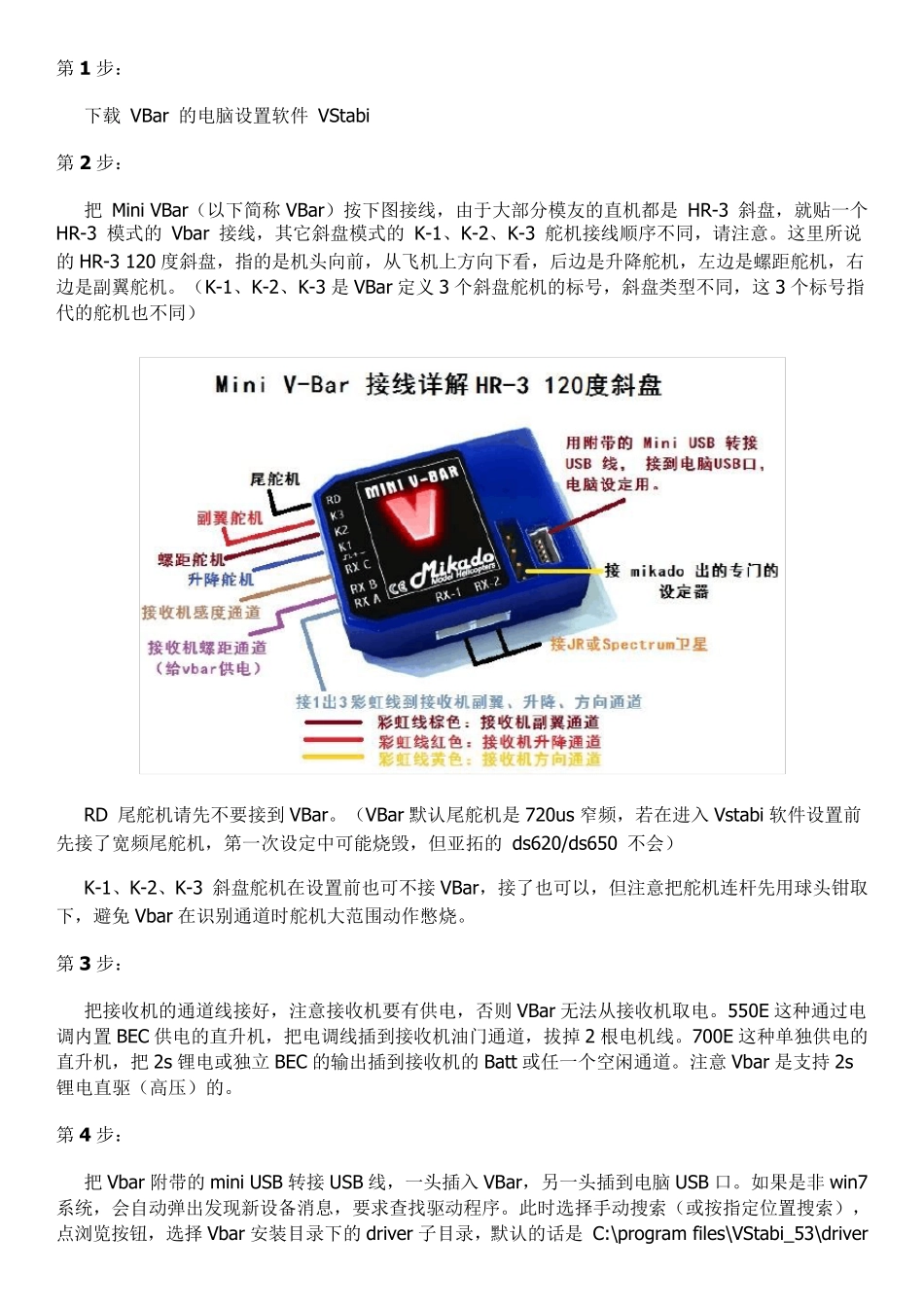

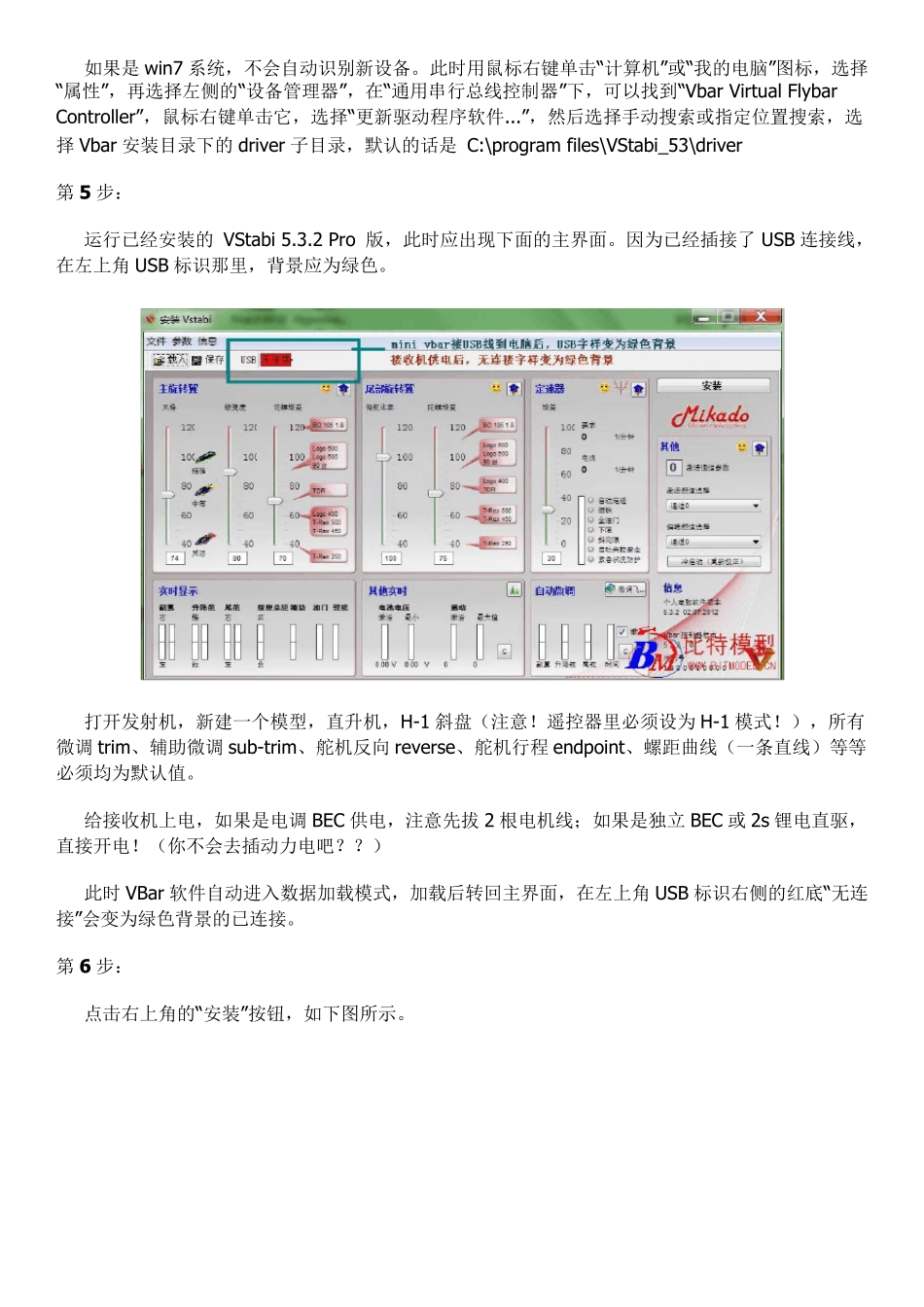

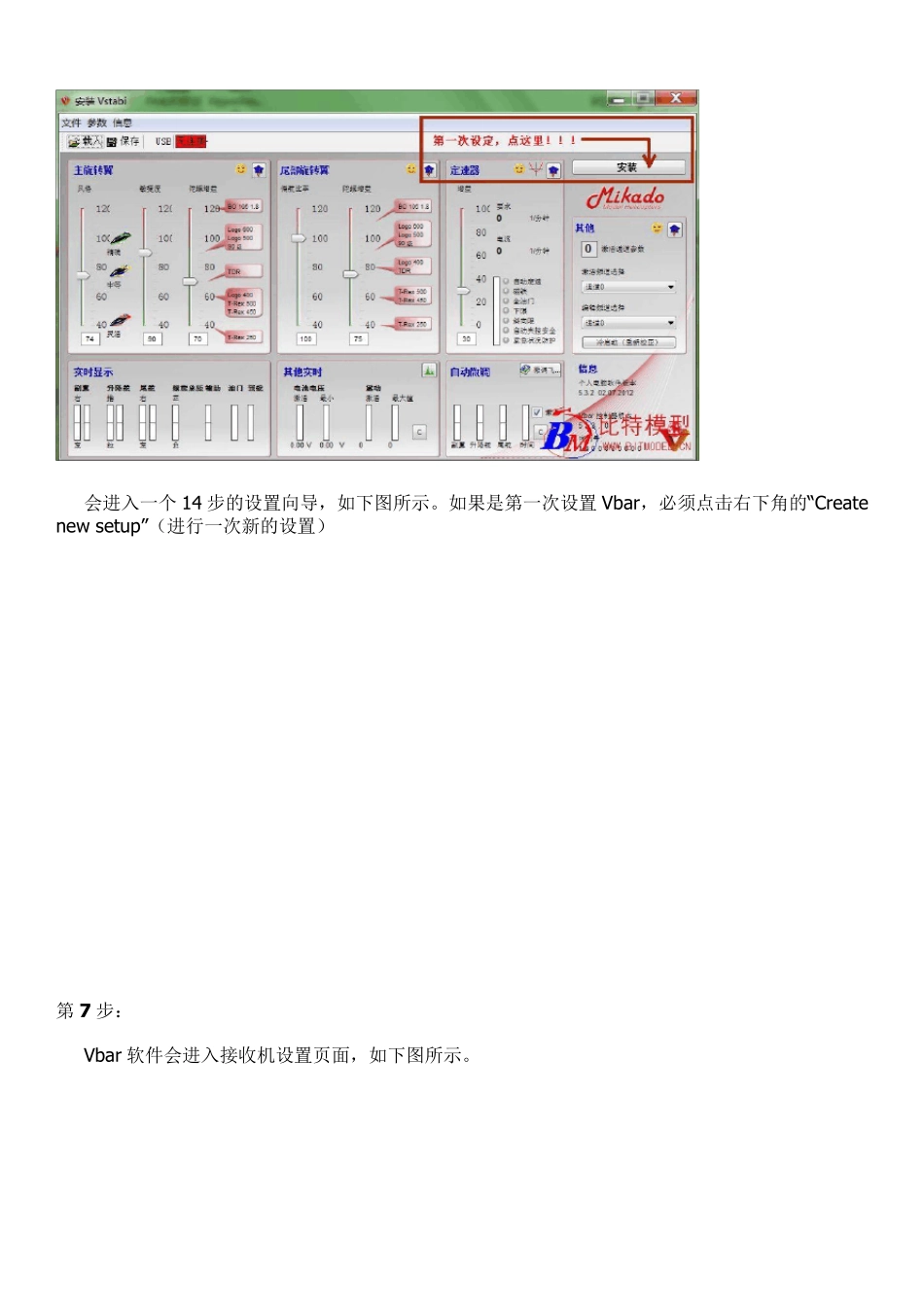

第1 步: 下载 VBar 的电脑设置软件 VStabi 第2 步: 把 Mini VBar(以下简称VBar)按下图接线,由于大部分模友的直机都是 HR-3 斜盘,就贴一个 HR-3 模式的 Vbar 接线,其它斜盘模式的 K-1、K-2、K-3 舵机接线顺序不同,请注意。这里所说的HR-3 120 度斜盘,指的是机头向前,从飞机上方向下看,后边是升降舵机,左边是螺距舵机,右边是副翼舵机。(K-1、K-2、K-3 是VBar 定义 3 个斜盘舵机的标号,斜盘类型不同,这 3 个标号指代的舵机也不同) RD 尾舵机请先不要接到 VBar。(VBar 默认尾舵机是720us 窄频,若在进入 Vstabi 软件设置前先接了宽频尾舵机,第一次设定中可能烧毁,但亚拓的 ds620/ds650 不会) K-1、K-2、K-3 斜盘舵机在设置前也可不接VBar,接了也可以,但注意把舵机连杆先用球头钳取下,避免 Vbar 在识别通道时舵机大范围动作憋烧。 第3 步: 把接收机的通道线接好,注意接收机要有供电,否则 VBar 无法从接收机取电。550E 这种通过电调内置BEC 供电的直升机,把电调线插到接收机油门通道,拔掉 2 根电机线。700E 这种单独供电的直升机,把2s 锂电或独立 BEC 的输出插到接收机的Batt 或任一个空闲通道。注意 Vbar 是支持 2s锂电直驱(高压)的。 第4 步: 把Vbar 附带的mini USB 转接USB 线,一头插入 VBar,另一头插到电脑USB 口。如果是非 w in7系统,会自动弹出发现新设备消息,要求查找驱动程序。此时选择手动搜索(或按指定位置搜索),点浏览按钮,选择 Vbar 安装目录下的driver 子目录,默认的话是 C:\program files\VStabi_53\driver 如果是 win7 系统,不会自动识别新设备。此时用鼠标右键单击“计算机”或“我的电脑”图标,选择“属性”,再选择左侧的“设备管理器”,在“通用串行总线控制器”下,可以找到“Vbar Virtual Flybar Controller”,鼠标右键单击它,选择“更新驱动程序软件...”,然后选择手动搜索或指定位置搜索,选择 Vbar 安装目录下的 driver 子目录,默认的话是 C:\program files\VStabi_53\driver 第 5 步: 运行已经安装的 VStabi 5.3.2 Pro 版,此时应出现下面的主界面。因为已经插接了 USB 连接线,在左上角 USB 标识那里,背景应为绿色。 打开发射机,新建一个模型,直升机,H-1 斜盘(注意!遥控器里必须设为 H-1 模式!),所有微调trim、辅助微调sub-trim、舵机反向 reverse、舵机...
