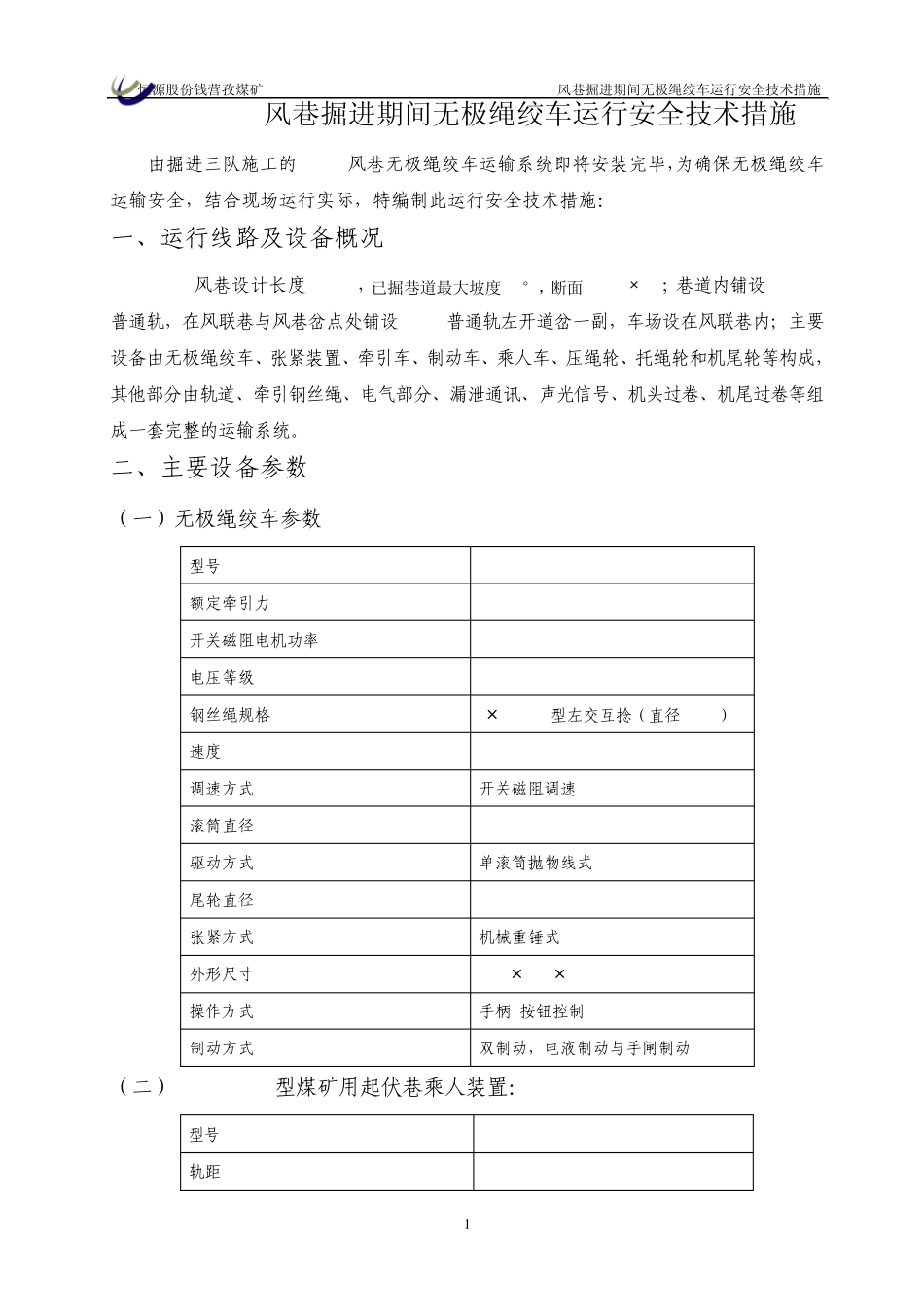

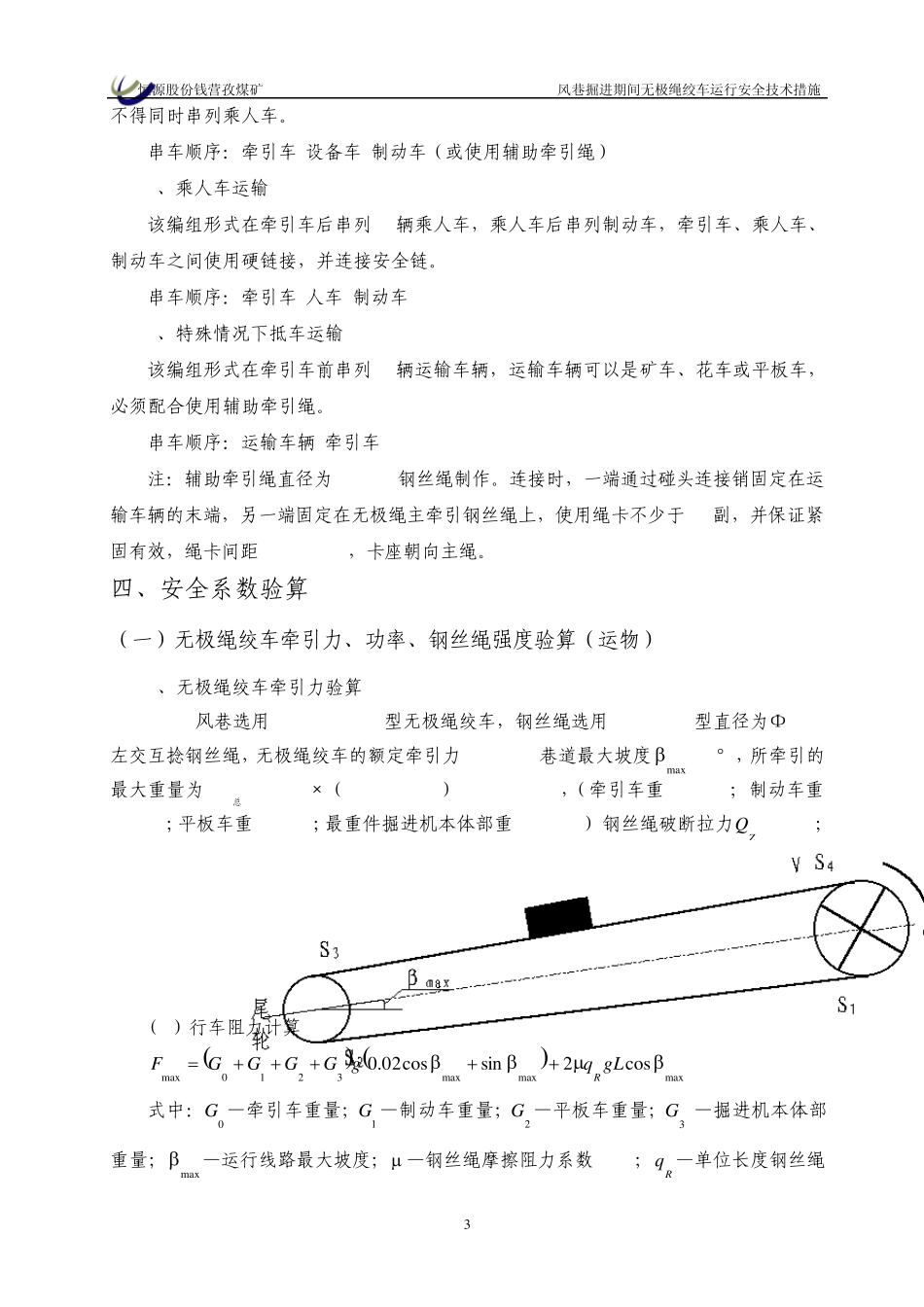

恒源股份钱营孜煤矿 W3223风巷掘进期间无极绳绞车运行安全技术措施 1 W3223风巷掘进期间无极绳绞车运行安全技术措施 由掘进三队施工的W3223风巷无极绳绞车运输系统即将安装完毕，为确保无极绳绞车运输安全，结合现场运行实际，特编制此运行安全技术措施： 一、运行线路及设备概况 W3223风巷设计长度2780m，已掘巷道最大坡度15°，断面 4.2m×3m；巷道内铺设22Kg/m普通轨，在风联巷与风巷岔点处铺设22Kg普通轨左开道岔一副，车场设在风联巷内；主要设备由无极绳绞车、张紧装臵、牵引车、制动车、乘人车、压绳轮、托绳轮和机尾轮等构成，其他部分由轨道、牵引钢丝绳、电气部分、漏泄通讯、声光信号、机头过卷、机尾过卷等组成一套完整的运输系统。 二、主要设备参数 （一）无极绳绞车参数 型号 SQ-120/132K 额定牵引力 120KN 开关磁阻电机功率 132KW 电压等级 660V 钢丝绳规格 6×19S+FC型左交互捻（直径 26mm） 速度 0-1.44m/s 调速方式 开关磁阻调速 滚筒直径 1600mm 驱动方式 单滚筒抛物线式 尾轮直径 650mm 张紧方式 机械重锤式 外形尺寸 3230×2660×1930mm 操作方式 手柄/按钮控制 制动方式 双制动，电液制动与手闸制动 （二）RQ15-6/50型煤矿用起伏巷乘人装臵： 型号 RQ15-6/50 轨距 600mm 恒源股份钱营孜煤矿 W3223风巷掘进期间无极绳绞车运行安全技术措施 2 轨型 普轨22Kg/m 牵引车最大储绳量 500m 制动力 80KN 制动方式 抱轨式 最大运行速度 2.5m/s 最小弯道半径 水平9m/垂直15m 制动闸提离轨面高度 大于6mm 制动车额定工作压力 8Mpa 牵引车 重量：3500Kg 外形尺寸：2820×1200×1630mm 制动车 重量：1800Kg 外形尺寸：2710×1200×1630mm 乘人车 重量：2500Kg 外形尺寸：3800×1200×1700mm 三、工作原理及列车编组形式 （一）工作原理 由电机提供动力，采用减速机和一对渐开线圆柱正齿轮传动，通过无极绳绞车滚筒旋转，借助钢丝绳与滚筒之间的摩擦力而达到传送重物的目的。 （二）列车编组形式 1、散料运输 该编组形式在牵引车后面串列4辆矿车或花车，在列车后端连接制动车（或使用辅助牵引绳），运输锚杆、网片、油脂和配件等生产辅助材料，不得同时串列乘人车。 串车顺序：牵引车-矿车-矿车-矿车-矿车-制动车（或使用辅助牵引绳） 2、超长材料运输 该编组形式在牵引车后串列 1辆矿车，矿车后串列 1辆长料车，长料车后串列 1辆矿车，在列车后端连...
