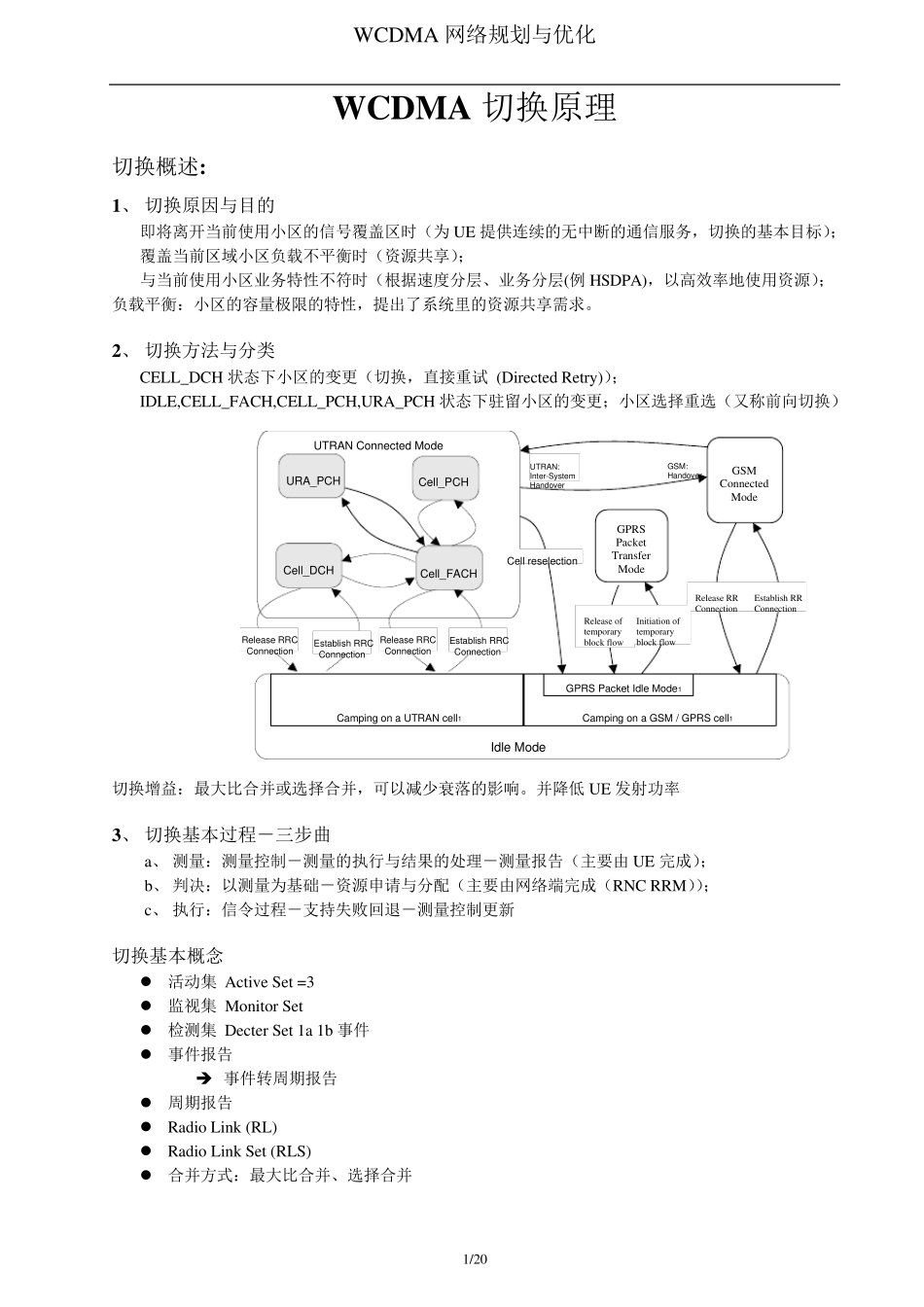

WCDMA 网络规划与优化 1/20 WCDMA 切换原理 切换概述: 1、 切换原因与目的 即将离开当前使用小区的信号覆盖区时(为 UE 提供连续的无中断的通信服务,切换的基本目标); 覆盖当前区域小区负载不平衡时(资源共享); 与当前使用小区业务特性不符时(根据速度分层、业务分层(例 HSDPA),以高效率地使用资源); 负载平衡:小区的容量极限的特性,提出了系统里的资源共享需求。 2、 切换方法与分类 CELL_DCH 状态下小区的变更(切换,直接重试 (Directed Retry)); IDLE,CELL_FACH,CELL_PCH,URA_PCH 状态下驻留小区的变更;小区选择重选(又称前向切换) 切换增益:最大比合并或选择合并,可以减少衰落的影响。并降低 UE 发射功率 3、 切换基本过程-三步曲 a、 测量:测量控制-测量的执行与结果的处理-测量报告(主要由 UE 完成); b、 判决:以测量为基础-资源申请与分配(主要由网络端完成(RNC RRM)); c、 执行:信令过程-支持失败回退-测量控制更新 切换基本概念 活动集 Active Set =3 监视集 Monitor Set 检测集 Decter Set 1a 1b 事件 事件报告 事件转周期报告 周期报告 Radio Link (RL) Radio Link Set (RLS) 合并方式:最大比合并、选择合并 Establish RRCConnectionRelease RRCConnection UTRAN Connected ModeUTRAN:Inter-Sy stemHandov erGSM:Handov erEstablish RRCConnectionRelease RRCConnectionURA_PCHCell_PCHCell_DCHCell_FACHGSMConnectedModeEstablish RRConnectionRelease RRConnectionIdle ModeCamping on a UTRAN cell1Camping on a GSM / GPRS cell1GPRS Packet Idle Mode1GPRSPacketTransferModeInitiation oftemporaryblock flowRelease oftemporaryblock flowCell reselectionWCDMA 网络规划与优化 2/20 软切换增益 导频信道(CPICH)Ec/No 软切换,更软切换,硬切换 盲切换 RNC 发起 思考题 软切换,更软切换,硬切换的区别? 为什么同频不一定是软切换? 切换增益是如何产生的?各种切换增益的大小对比是怎样的? 切换测量 1、 测量控制和测量报告,测量对象 测量控制:测量条件改变时,RNC 通知UE 新的测量条件 切换的测量对象 同频测量 CIO CPICH RSCP、CPICH Ec/No、Pathloss UE Rx -Tx ...
